小米平板2拆机图解教程

更新时间:2016-06-17 14:07:18


  拆解的这台为灰色款16GB小米平板2,搭载英特尔Atom X5-Z8500四核处理器,2GB内存、16GB存储容量,配备了分辨率为2048×1536的7.9英寸IPS屏幕以及一颗500万像素的前置摄像头和一颗800万像素的主摄像头,电池容量为6010mAh。下面给大家分享小米平板2的拆机方法,以供参考。

小米平板2拆机 图1
小米平板2拆机 图1

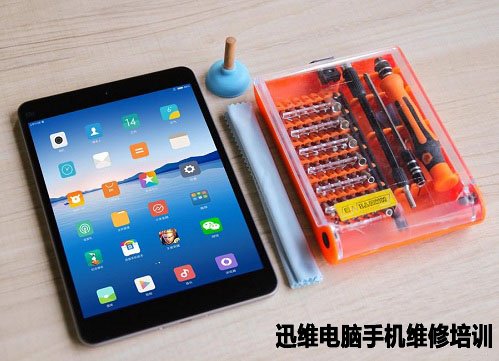

  小米平板2拆机工具:

小米平板2拆机 图2
小米平板2拆机 图2

  小米平板2拆机方法/步骤:

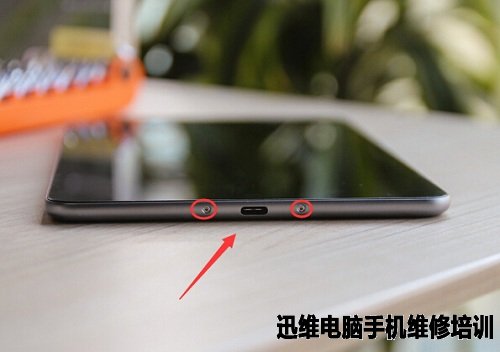

  拆解的第一步,先从小米平板2底下的两颗六角螺丝开始。

小米平板2拆机 图3
小米平板2拆机 图3

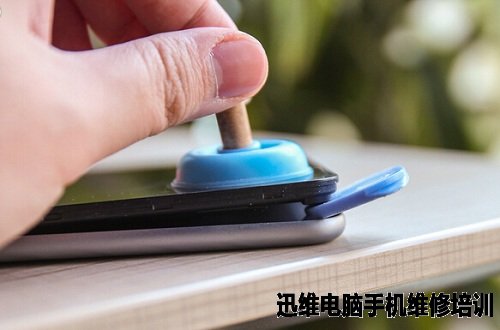

  小米平板2机身和背盖采用了卡扣和螺丝的固定方式,机身中最好吸开的部位在屏幕的右下角,打开一道缝隙以后,放入开机片,上下滑动撬开四周卡扣。

小米平板2拆机 图4
小米平板2拆机 图4

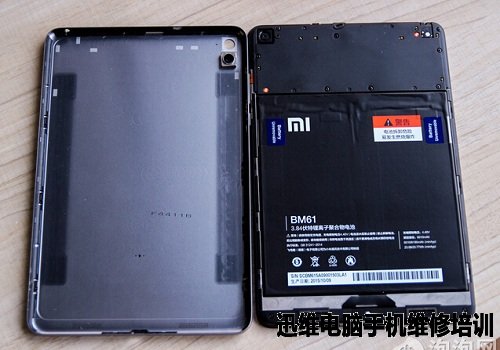

  在打开背盖后,可以看到内部的整体构造。

小米平板2拆机 图5
小米平板2拆机 图5

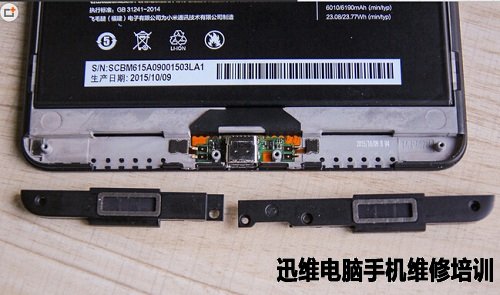

  扬声器拆解。底部的两个扬声器通过四颗十字螺丝固定,拧下螺丝便能轻松取下这两个扬声器。

小米平板2拆机 图6
小米平板2拆机 图6

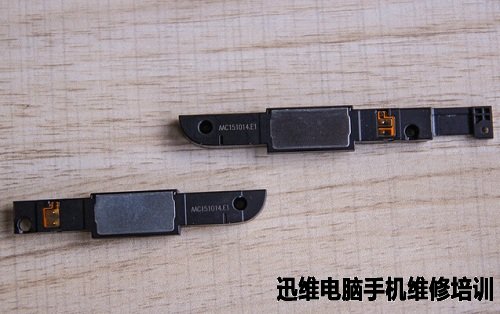

  两个扬声器背面图。产品编号为:MC151014.E1。

小米平板2拆机 图7
小米平板2拆机 图7

  拆除电池。

  电池的排线是固定在主板上的,要想拆下电池,首先要拧下主板保护壳上的10颗十字螺丝,取下保护壳。

小米平板2拆机 图8
小米平板2拆机 图8

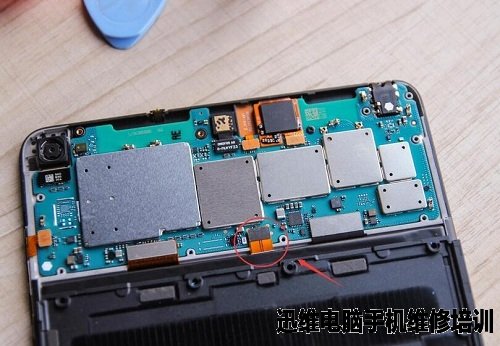

  拿去保护盖,可以看到小米平板2的主板,红圈中是电池的排线,轻轻一拨便能将它取下来。

小米平板2拆机 图9
小米平板2拆机 图9

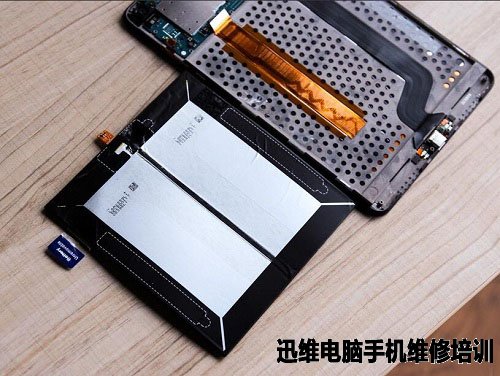

  然后用200摄氏度的风枪稍微加热,将电池从机身上撕下来,可以看到电池板下的屏幕排线和USB Type C以及扬声器的排线。

小米平板2拆机 图10
小米平板2拆机 图10

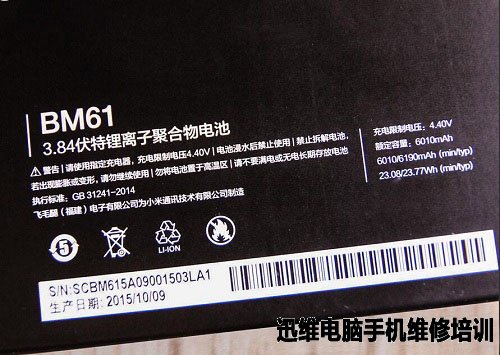

  小米平板2 3.84伏特锂离子聚合物电池,型号为BM61,电板充电限制电压为4.4V,额定容量6010mAh。

小米平板2拆机 图11
小米平板2拆机 图11

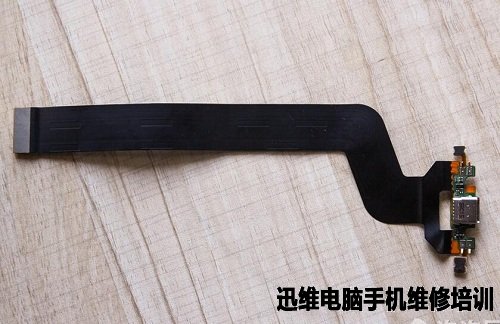

  通过风枪加热后可以将USB Type C排线(正面)取下。

小米平板2拆机 图12
小米平板2拆机 图12

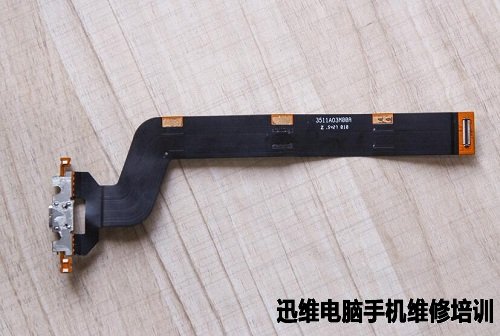

  USB Type C排线背面图。

小米平板2拆机 图13
小米平板2拆机 图13

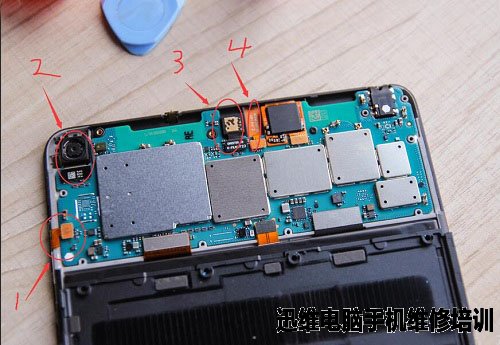

  下面接着拆除平板中的零散部位。

  1号:音量和电源按键排线;

  2号:主摄像头;

  3号:前置摄像头;

  4号:光线感应器。

小米平板2拆机 图14
小米平板2拆机 图14

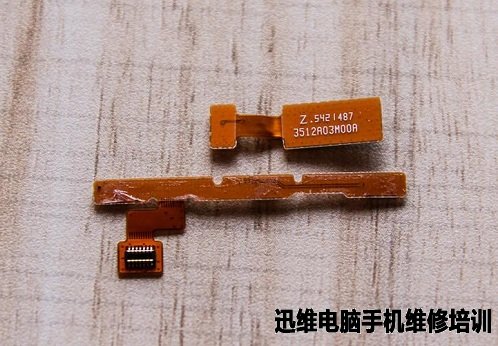

  感光元件和按键排线特写。按键排线是用胶粘到机身上的,需要用风枪加热以后才能轻松取下。

小米平板2拆机 图15
小米平板2拆机 图15

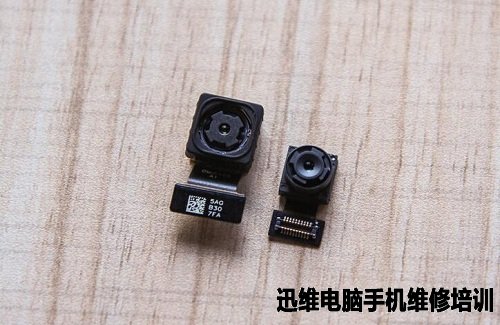

  小米平板2摄像头特写。左:800万像素主摄像头,右:500万像素前置摄像头。

小米平板2拆机 图16
小米平板2拆机 图16

  小米平板2主板上的芯片。只有处理器上的屏蔽罩可以剥离。

小米平板2拆机 图17
小米平板2拆机 图17

  Atom X5-Z8500处理器和两颗ELPIDA(尔必达)内存芯片。

小米平板2拆机 图18
小米平板2拆机 图18

  用风枪将顶部触控芯片的粘合剂烤化后,拧下一颗十字螺丝便能将主板完全拆除,图中最上方是拆除下来的触控芯片。

小米平板2拆机 图19
小米平板2拆机 图19

  小米平板2拆机到此结束!来一张所有部件汇总图。

小米平板2拆机 图20
小米平板2拆机 图20
