华硕鹰眼ZenFone Zoom拆机图解教程

更新时间:2016-06-20 15:53:47


  华硕鹰眼ZenFone Zoom一款采用潜望式镜头的光学变焦拍照手机。华硕鹰眼采用了英特尔凌动四核2.3GHz处理器,运行内存为4GB,机身自带64GB存储空间,并支持内存卡扩展,1300W像素摄像头,内置3000mAh容量锂电池。那么华硕ZenFone Zoom是如何拆机的呢?下面我们一起看看吧!

华硕ZenFone Zoom拆机 图1
华硕ZenFone Zoom拆机 图1

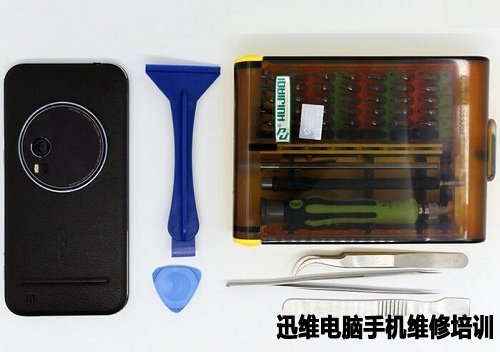

  华硕ZenFone Zoom拆机工具:

华硕ZenFone Zoom拆机 图2
华硕ZenFone Zoom拆机 图2

  华硕ZenFone Zoom拆机方法/步骤:

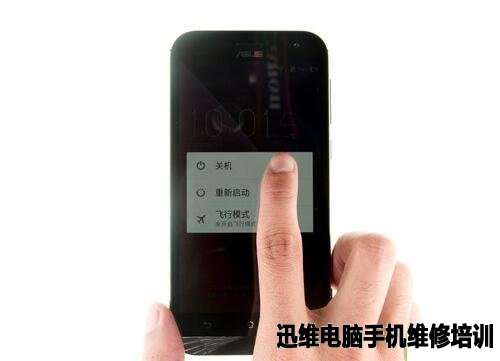

  首先将华硕ZenFone Zoom关机。

华硕ZenFone Zoom拆机 图3
华硕ZenFone Zoom拆机 图3

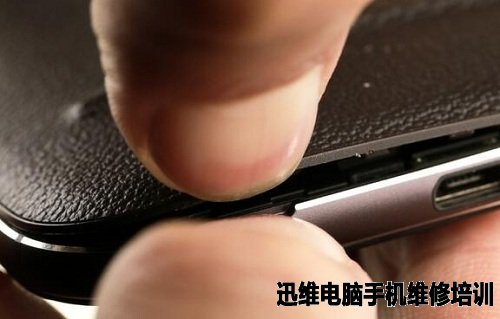

  ZenFone Zoom的后盖采用卡扣式,关机之后,先从背部左下角缝隙入手,用指甲便可以将背壳掀开。

华硕ZenFone Zoom拆机 图4
华硕ZenFone Zoom拆机 图4

  轻松打开后盖。

华硕ZenFone Zoom拆机 图5
华硕ZenFone Zoom拆机 图5

  拆除主板保护内盖。内盖通过16颗螺丝进行固定,先拧下所有的固定螺丝。

华硕ZenFone Zoom拆机 图6
华硕ZenFone Zoom拆机 图6

华硕ZenFone Zoom拆机 图7
华硕ZenFone Zoom拆机 图7

  内盖打开。

华硕ZenFone Zoom拆机 图8
华硕ZenFone Zoom拆机 图8

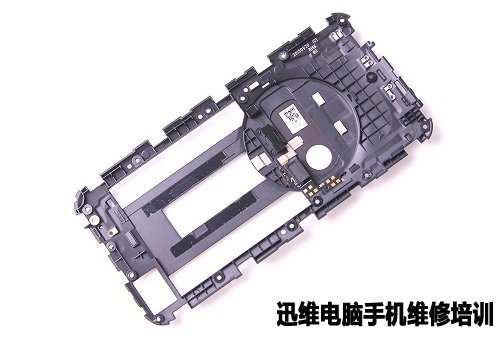

  内盖特写。

华硕ZenFone Zoom拆机 图9
华硕ZenFone Zoom拆机 图9

  打开内盖后,可以看到上面的主板、副板、电池、主镜头等部件,这些部件的固定螺钉位置如图所示。

华硕ZenFone Zoom拆机 图10
华硕ZenFone Zoom拆机 图10

  华硕ZenFone Zoom采用的华硕主板。

华硕ZenFone Zoom拆机 图11
华硕ZenFone Zoom拆机 图11

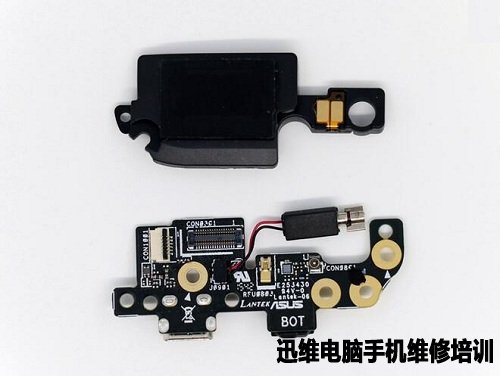

  底部小板集成了信号溢出、扬声器音腔、USB供电/充电等部件。

华硕ZenFone Zoom拆机 图12
华硕ZenFone Zoom拆机 图12

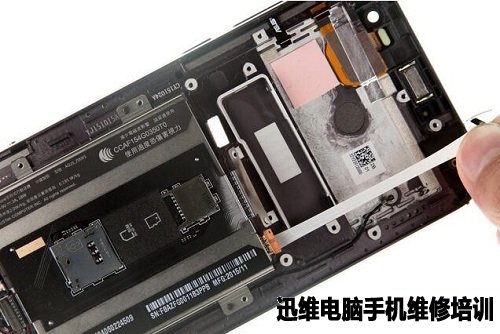

  华硕ZenFone Zoom 3000mAh容量的锂电池,支持9V/2A的BoostMaster快速充电技术。在电池顶端有个拉胶的提手,一点点将其拉出,就能轻松将电池模块卸下。

华硕ZenFone Zoom拆机 图13
华硕ZenFone Zoom拆机 图13

  电池部分采用一块金属结构的框架包裹、支撑,整个框架上集成SD卡和SIM卡插槽,通过两端的排线连接主板。

华硕ZenFone Zoom拆机 图14
华硕ZenFone Zoom拆机 图14

  电池特写。

华硕ZenFone Zoom拆机 图15
华硕ZenFone Zoom拆机 图15

  主镜头的触控IC覆盖有保护膜,揭开之后可以看到内部芯片。主镜头外面有塑料盖板,拧下固定螺丝就可以看到进一步的结构。

华硕ZenFone Zoom拆机 图16
华硕ZenFone Zoom拆机 图16

  华硕ZenFone Zoom拆解后四大部分:屏幕、主板、电池、光学变焦镜头组。

华硕ZenFone Zoom拆机 图17
华硕ZenFone Zoom拆机 图17

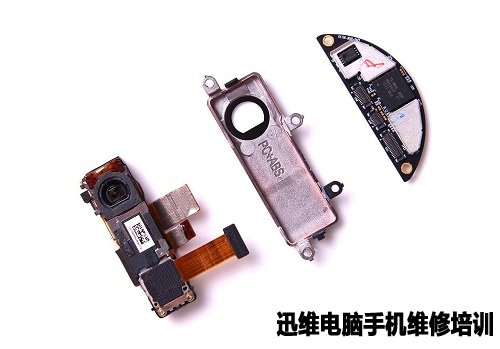

  相机IC和盖板。

华硕ZenFone Zoom拆机 图18
华硕ZenFone Zoom拆机 图18

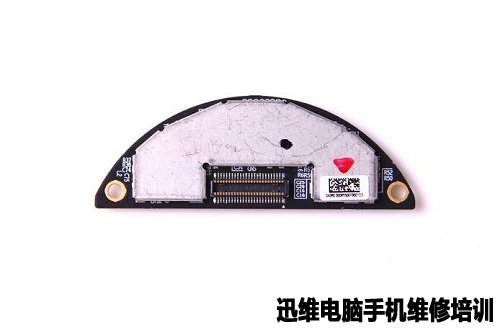

  镜头组控制单元模块(正面)。

华硕ZenFone Zoom拆机 图19
华硕ZenFone Zoom拆机 图19

  镜头组控制单元模块(背面)。

华硕ZenFone Zoom拆机 图20
华硕ZenFone Zoom拆机 图20

  镜头组部分,主摄像头为1300万像素。

华硕ZenFone Zoom拆机 图21
华硕ZenFone Zoom拆机 图21

  镜头组部分背面特写。

华硕ZenFone Zoom拆机 图22
华硕ZenFone Zoom拆机 图22

华硕ZenFone Zoom拆机 图23
华硕ZenFone Zoom拆机 图23

  接下来取下主板,除了固定螺丝外,还需要注意的是主板上的排线连接,小心取下天线,才能完全拿下主板。

华硕ZenFone Zoom拆机 图24
华硕ZenFone Zoom拆机 图24

  屏幕排线上的字样显示该机的屏幕来自天马。

华硕ZenFone Zoom拆机 图25
华硕ZenFone Zoom拆机 图25

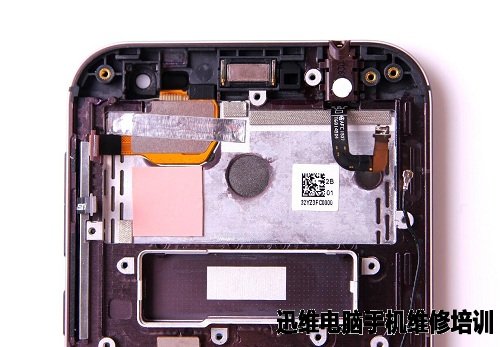

  液晶屏部分与主体框架固定,不可轻易拆卸。其中框架顶部集成有耳机接口、听筒、屏幕连接/触控排线连、射频连接线、按键排线等。

华硕ZenFone Zoom拆机 图26
华硕ZenFone Zoom拆机 图26

  前置500万像素背照式镜头,支持F2.0大光圈、88度超广角和美颜模式。

华硕ZenFone Zoom拆机 图27
华硕ZenFone Zoom拆机 图27

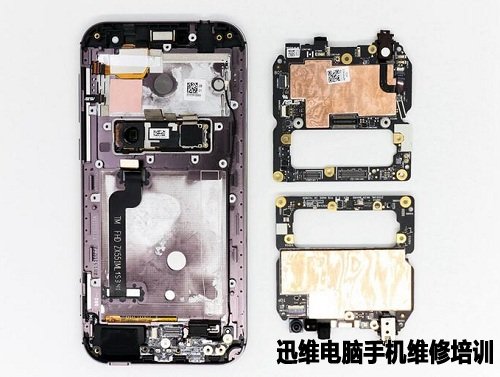

  主板、副板特写。

华硕ZenFone Zoom拆机 图28
华硕ZenFone Zoom拆机 图28

华硕ZenFone Zoom拆机 图29
华硕ZenFone Zoom拆机 图29

  振动马达。

华硕ZenFone Zoom拆机 图30
华硕ZenFone Zoom拆机 图30

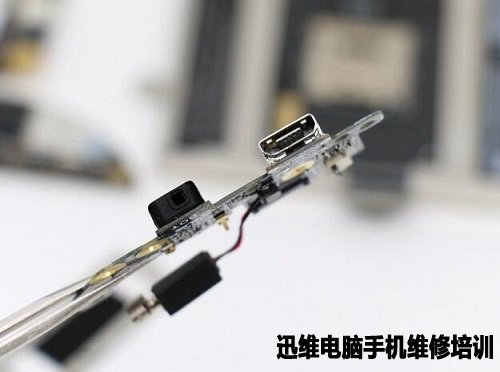

  USB数据充电接口。

华硕ZenFone Zoom拆机 图31
华硕ZenFone Zoom拆机 图31

  华硕ZenFone Zoom主板正面主要元器件。

  Intel PMB6830英特尔基带芯片;

  PS63020电源驱动IC芯片;

  瑞昱ALC5647音效芯片;

  SKhynix 4GB RAM芯片与CPU一起采用POP叠层封装;

  BCM4339XKUBG 博通WiFi蓝牙芯片。

华硕ZenFone Zoom拆机 图32
华硕ZenFone Zoom拆机 图32

  主板背面主要元器件。

  Sky77627-11多模多频段功率放大器模块;

  SK海力士的SKhynix H26M78103CCR 闪存芯片,容量为64GB,支持eMMC 5.0规范;

  Intel PMB9933 P10 C XG726G(Baseband, XMM7260)4G基带处理器。

华硕ZenFone Zoom拆机 图33
华硕ZenFone Zoom拆机 图33

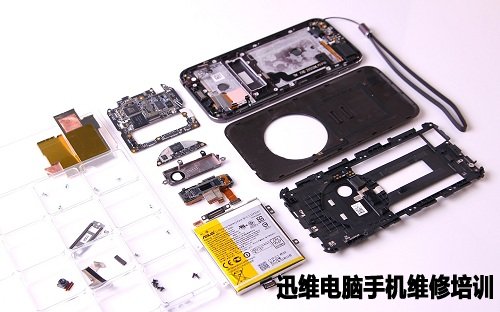

  华硕ZenFone Zoom拆机结束。来张拆机所有部件汇总图。

华硕ZenFone Zoom拆机 图34
华硕ZenFone Zoom拆机 图34
