智能手机:华为荣耀3C拆机图解

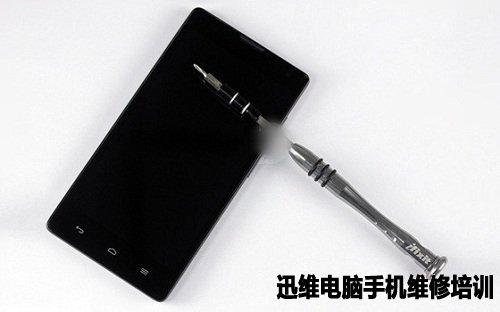

  华为荣耀3C是一款千元产品,其外观较为美观,实话说这个内存小了点,安装几个软件空间就基本没有了,再加上系统文件,很快就会内存不足的。且像素方面拍照成像稍微差了点,下面我们对华为荣耀3C进行拆解!

智能手机:华为荣耀3C拆机图解
图1 华为荣耀3C拆机图解

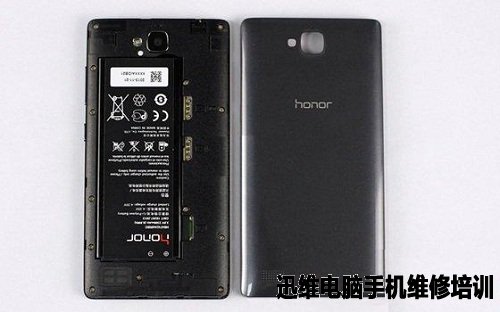

  荣耀3C采用了可拆卸后盖式的设计,只是此次配备的原装电池在形状上略显特别,而诸多采用口香糖电池的机型又大多选择了全封闭的设计。

智能手机:华为荣耀3C拆机图解
图2 华为荣耀3C拆机图解

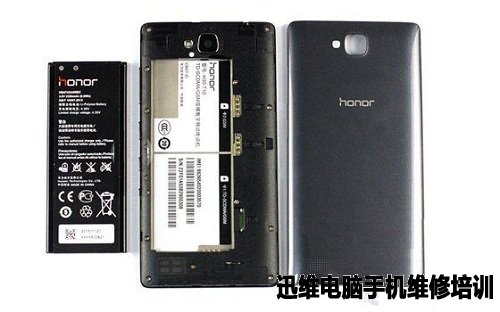

  拆除电池 ,首先我们还是将电池取出,荣耀3C的电池容量为2300mAh,比红米的2000mAh还是要大出一些。

智能手机:华为荣耀3C拆机图解
图3 华为荣耀3C拆机图解

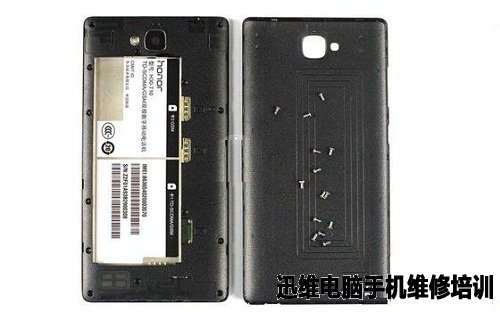

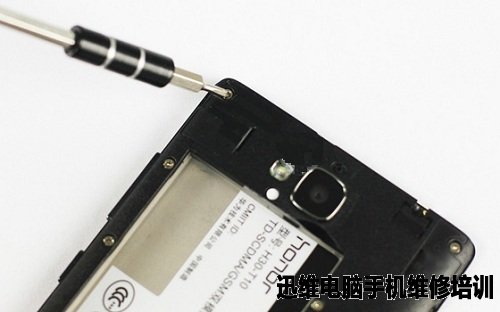

  那么下面我们就用拆机工具将荣耀3背部的螺丝逐个拧开,这里需要注意的是,与其它手机相同,荣耀3C在背部同样有一枚螺丝藏在易碎贴纸下面(即主摄像头左侧白点)。

智能手机:华为荣耀3C拆机图解
图4 华为荣耀3C拆机图解

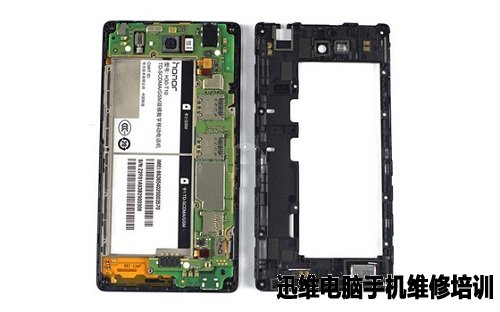

  中框共14枚螺丝—荣耀3C背部共有螺丝14枚,在拆卸完这14枚螺丝之后,我们就可以把中框从机身上取下来。

智能手机:华为荣耀3C拆机图解
图5 华为荣耀3C拆机图解

  机身中框采用了卡扣式固定在机身上,因为中框是采用了塑料材质制成,所以在拆解过程当中避免用力过猛导致中框断裂。

智能手机:华为荣耀3C拆机图解
图6 华为荣耀3C拆机图解

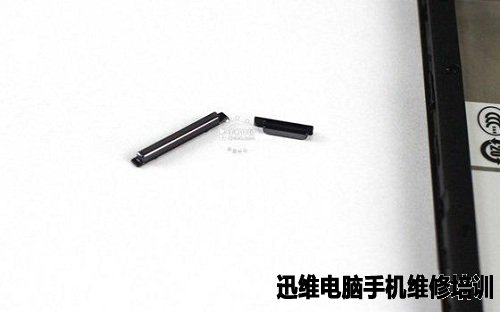

  中框拆解完毕之后便可以取出位于机身右侧的音量和唤醒按键。

智能手机:华为荣耀3C拆机图解
图7 华为荣耀3C拆机图解

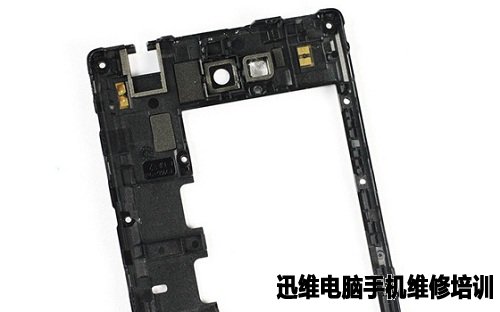

  主板部分我们暂时放在一边,先一起来看看中框部分的细节。中框内部除了天线以外,我们可以看到在主摄像头和闪光灯孔位以及3.5mm耳机插孔位置加入了不少防尘海绵,细节方面处理较为不错。

智能手机:华为荣耀3C拆机图解
图8 华为荣耀3C拆机图解

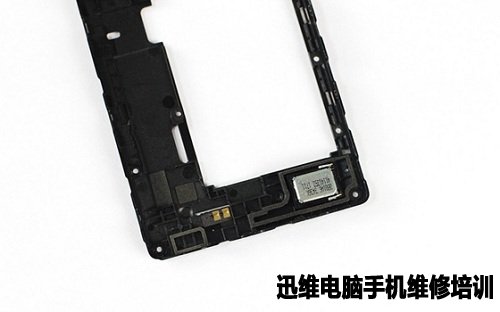

  框下部分配备有一个扬声器模块,同样在多处关键位置加入了防尘海绵。

智能手机:华为荣耀3C拆机图解
图9 华为荣耀3C拆机图解

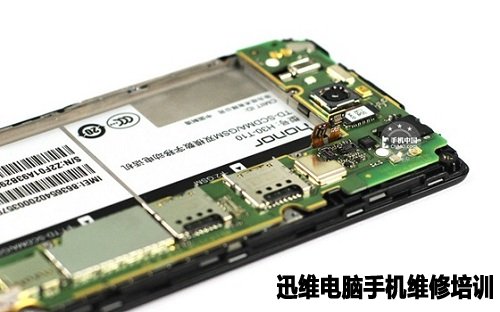

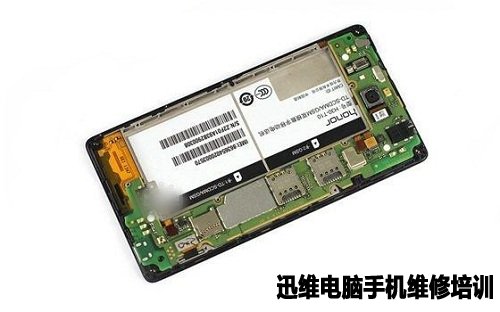

  在拆下中框之后,荣耀3C的主板已经一览无遗,接下来我们对该机的主板继续进行拆解。

智能手机:华为荣耀3C拆机图解
图10 华为荣耀3C拆机图解

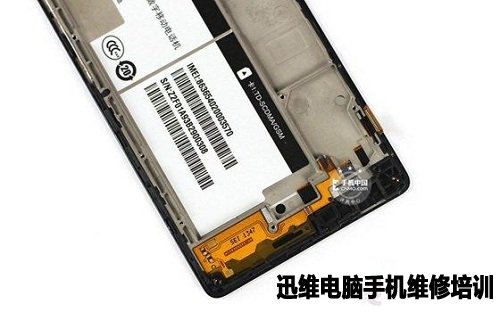

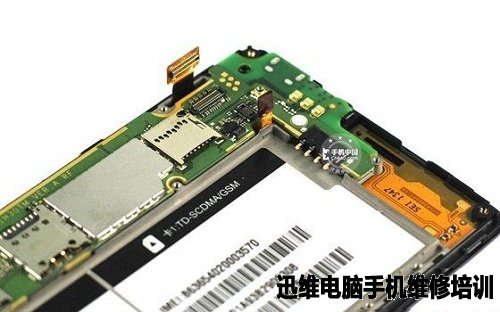

  想要把主板与屏幕总成分离,要小心的拆掉几处排线,图中为荣耀3C的显示芯片和感应器排线。

智能手机:华为荣耀3C拆机图解
图11 华为荣耀3C拆机图解
智能手机:华为荣耀3C拆机图解
图12 华为荣耀3C拆机图解

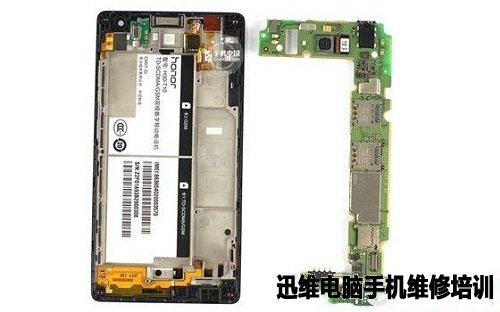

  在分别拆除四处排线之后,即可把主板和屏幕总成分离。

智能手机:华为荣耀3C拆机图解
图13 华为荣耀3C拆机图解

  同样我们还是先把主板放在一边,先来看看屏幕总成部分。分离主板之后,屏幕总成上半部分从左至右依次为振动模块(也可拆卸)、听筒、显示芯片和感应器。

智能手机:华为荣耀3C拆机图解
图14 华为荣耀3C拆机图解

  屏幕总成下半部分从左至右依次为触摸排线和扬声器排线。

智能手机:华为荣耀3C拆机图解
图15 华为荣耀3C拆机图解

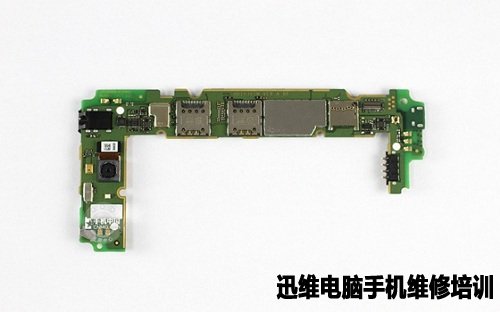

  最后我们来看看荣耀3C的主板部分,荣耀3C的主板与其他机型不太一样,采用了C型设计。我们可以看见荣耀3C的两个MicroSIM卡槽和存储卡卡槽以及一个金属屏蔽罩,至于屏蔽罩底下藏的什么在后面小编会为大家揭晓。

智能手机:华为荣耀3C拆机图解
图16 华为荣耀3C拆机图解

  主板上集成了包括3.5mm耳机插孔、主摄像头&前置摄像头和包括MTK处理器在内的多种芯片。

智能手机:华为荣耀3C拆机图解
图17 华为荣耀3C拆机图解

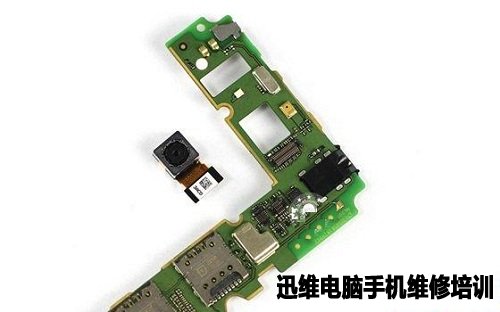

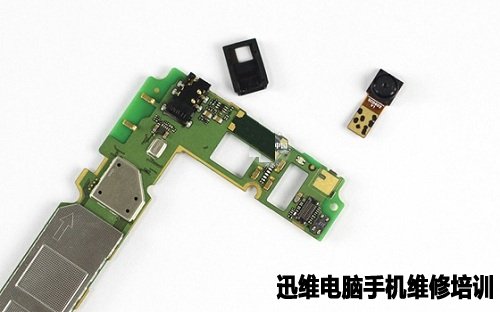

  接下来让我们看看这块主板上还有什么可以拆的。经过一番鼓捣,小编将该机的主摄像头和前置摄像头还有耳机插孔保护罩拆了下来,耳机插孔保护罩这一设计也凸显了荣耀3C在细节方面的出色。

智能手机:华为荣耀3C拆机图解
图18 华为荣耀3C拆机图解

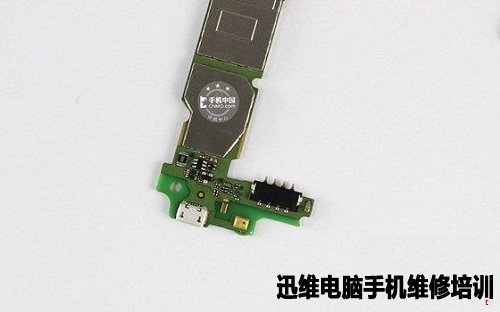

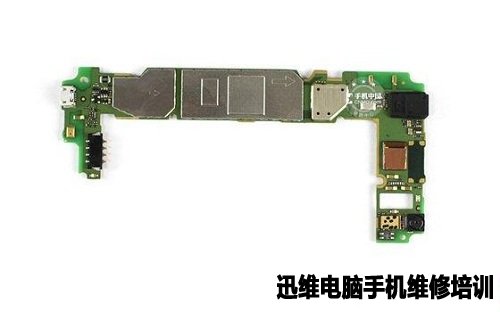

  主板底部为MicroUSB数据接口、麦克风(金色模块)和电池卡口。

 智能手机:华为荣耀3C拆机图解
图19 华为荣耀3C拆机图解

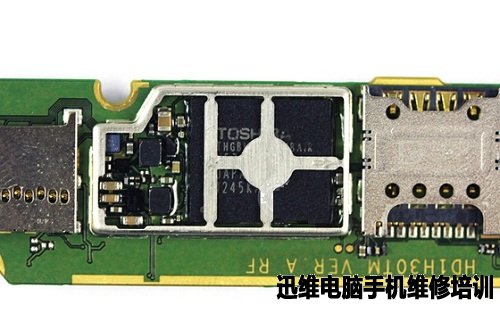

  虽然大部分芯片都是通过屏蔽罩与主板焊死的,但是屏蔽罩的表面部分是通过卡扣与屏蔽罩相连,我们可以使用撬棒将其打开。图中为荣耀3C所采用的8GB东芝存储芯片,在不同批次的机型当中也有使用SK hynix内存芯片的产品。

智能手机:华为荣耀3C拆机图解
图20 华为荣耀3C拆机图解

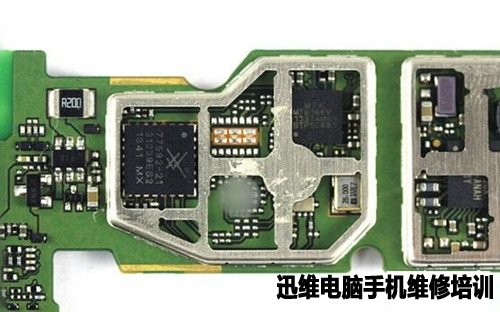

  左侧为77592-21:Skyworks射频功率放大器模块。右侧为MTK6166V射频IC芯片。

智能手机:华为荣耀3C拆机图解
图21 华为荣耀3C拆机图解

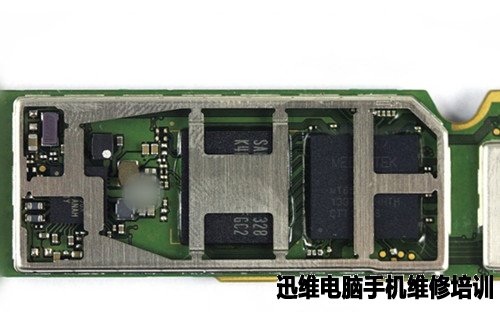

  后我们看到了荣耀3所搭载的MTK6582四核处理器,其左侧为Sandisk闪存。

智能手机:华为荣耀3C拆机图解
图22 华为荣耀3C拆机图解

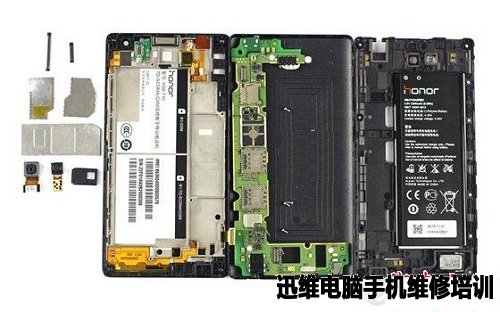

  集合图:

智能手机:华为荣耀3C拆机图解
图23 华为荣耀3C拆机图解

  华为荣耀3C拆机到此结束!
