努比亚Z9mini精英版拆机图解!

更新时间:2016-08-29 11:17:38

  音量键和电源键都在机身的右侧,这样的好处是在握持手机的时候,使用大拇指就可以完成锁屏和调整音量的操作。不过对于经常需要用电源键+音量下键截图的工作者来说,这样的设计有些别扭,而且下方的外放孔感觉太小了,玩游戏的时候老是挡住,声音就不那么完美了,下面对本机进行拆解!

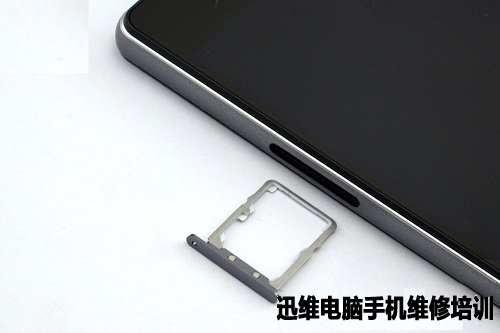

  拆卸之前,我们先取出卡托,nubia Z9 mini支持双卡,双nano-SIM放在同一个卡槽内,减少机身外部的开孔。


努比亚Z9mini精英版拆机图解!
图1 努比亚Z9mini拆机过程

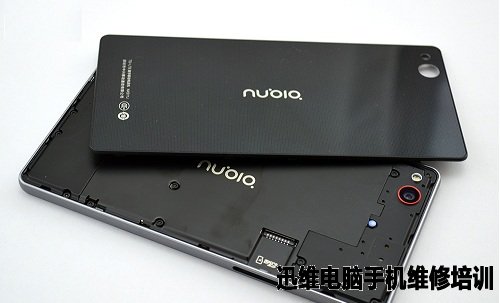

  nubia Z9 mini采用可更换后盖设计。

努比亚Z9mini精英版拆机图解!
图2 努比亚Z9mini拆机过程

  拆开后盖后我们可以看到nubia经典的黑色钢板,这在国产手机里很少见,一般都是打开后盖看到不可拆卸电池或者大塑料。

努比亚Z9mini精英版拆机图解!
图3 努比亚Z9mini拆机过程

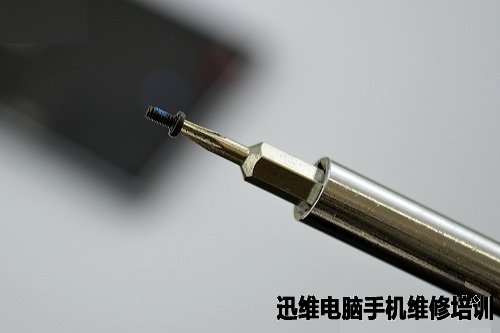

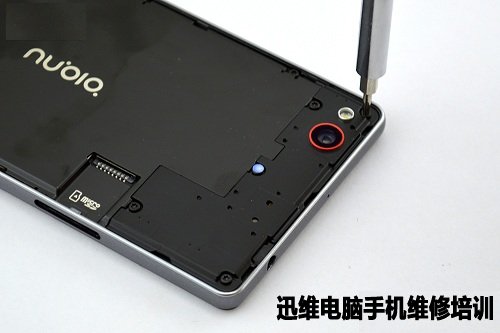

  螺丝全部为“六角梅花”,而且有三颗螺丝相对其它螺丝要长一点,拆卸的时候得注意一下。

努比亚Z9mini精英版拆机图解!
图4 努比亚Z9mini拆机过程

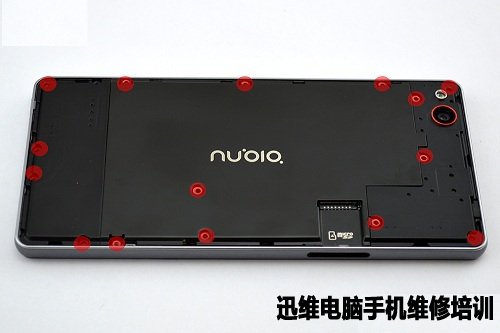

  nubia Z9 mini背部总共有15颗螺丝固定(标红的为螺丝所在位置)。

努比亚Z9mini精英版拆机图解!
图5 努比亚Z9mini拆机过程

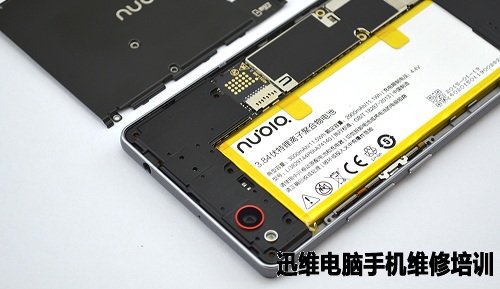

  先拆卸黑色钢板,然后就可以看到nubia Z9 mini的长条形3000mAh大容量电池。

努比亚Z9mini精英版拆机图解!
图6 努比亚Z9mini拆机过程

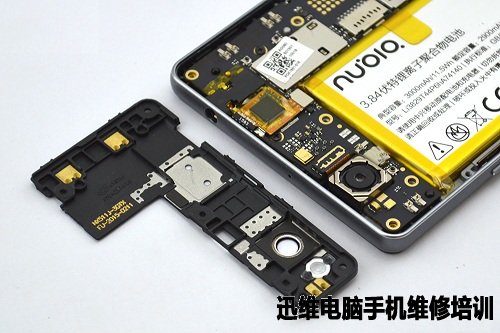

  上下两块为塑料材质,主要负责各种天线的工作。

努比亚Z9mini精英版拆机图解!
图7 努比亚Z9mini拆机过程
努比亚Z9mini精英版拆机图解!
图8 努比亚Z9mini拆机过程

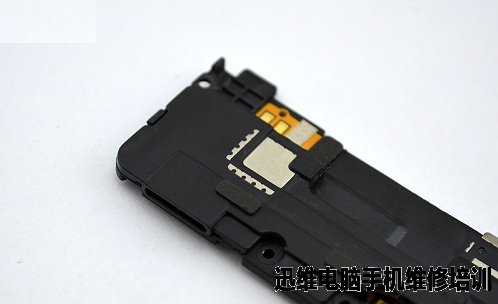

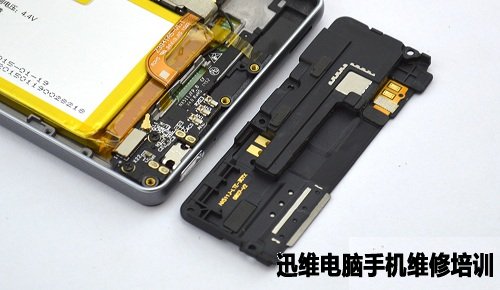

  下方的还包含一个小小的扬声器box,相当扁平。

努比亚Z9mini精英版拆机图解!
图9 努比亚Z9mini拆机过程

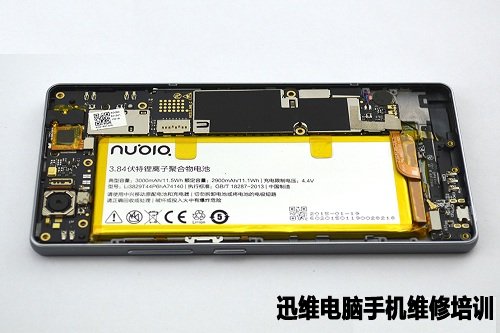

  现在我们就可以清楚看到电池和L型设计的主板了,黑色的主板看起来非常有质感。

努比亚Z9mini精英版拆机图解!
图10 努比亚Z9mini拆机过程

  在拆卸主板之前,先断开电池排线,以免损坏机器。电池通过封胶固定,粘连的非常紧,无特殊必要最好不要强行拆卸,否则可能会导致电池变形,最终无法完美复原。

努比亚Z9mini精英版拆机图解!
图11 努比亚Z9mini拆机过程

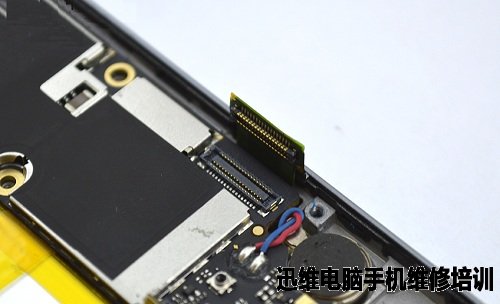

  主板上附有各种排线的连接,上图为屏幕排线。

努比亚Z9mini精英版拆机图解!
图12 努比亚Z9mini拆机过程

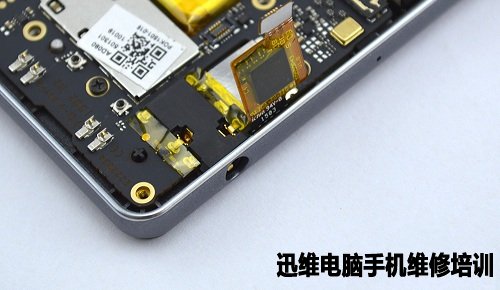

  触摸屏排线以及触控IC。

努比亚Z9mini精英版拆机图解!
图13 努比亚Z9mini拆机过程

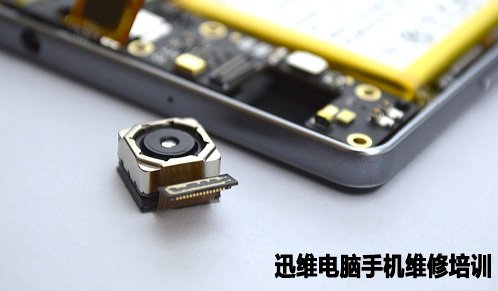

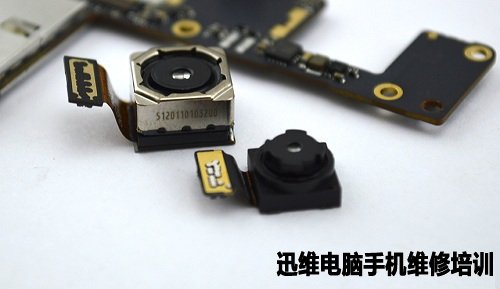

  1600万像素主摄像头,光圈F/2.0,索尼IMX234堆栈式传感器。

努比亚Z9mini精英版拆机图解!
图14 努比亚Z9mini拆机过程

  800万像素前置摄像头,光圈 F/2.4,索尼IMX179背照式传感器。

努比亚Z9mini精英版拆机图解!
图15 努比亚Z9mini拆机过程

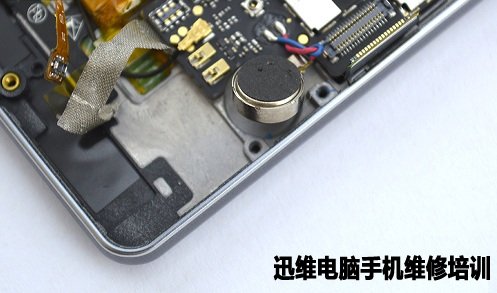

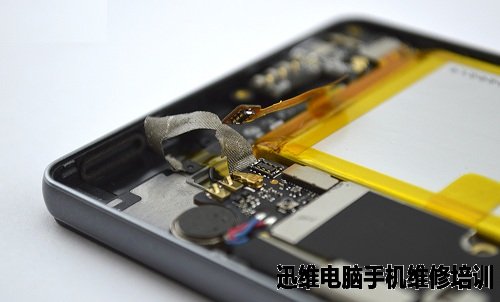

  振动器(不是振动棒),拿下固定主板的螺丝之后,先拔起振动器,以免在拆卸主板的过程中损坏。

努比亚Z9mini精英版拆机图解!
图16 努比亚Z9mini拆机过程

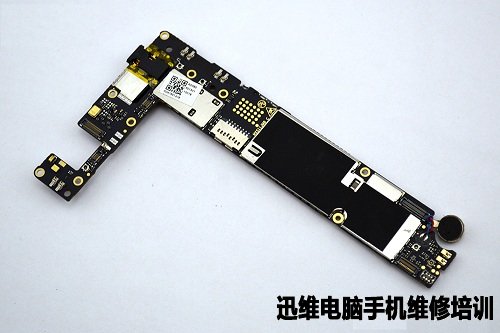

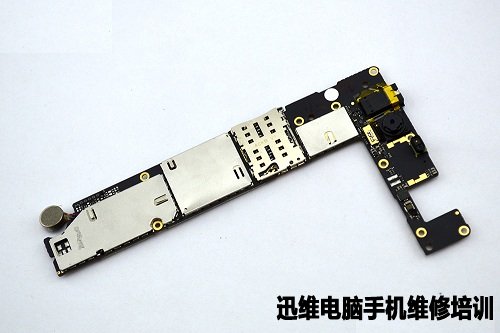

  L型主板正面,屏蔽罩上方都有导热石墨贴纸,估计这就是发热大户(CPU)的所在之处。

努比亚Z9mini精英版拆机图解!
图17 努比亚Z9mini拆机过程

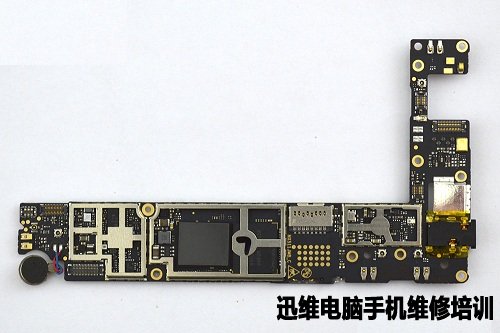

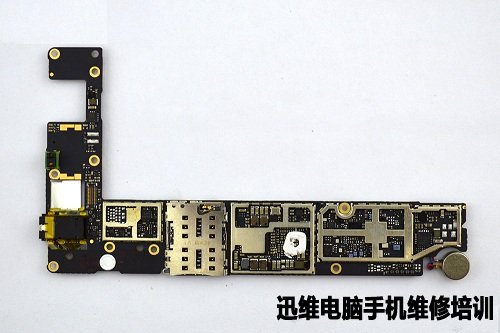

  L型主板背面,所有元件都被金属屏蔽罩覆盖。

努比亚Z9mini精英版拆机图解!
图18 努比亚Z9mini拆机过程

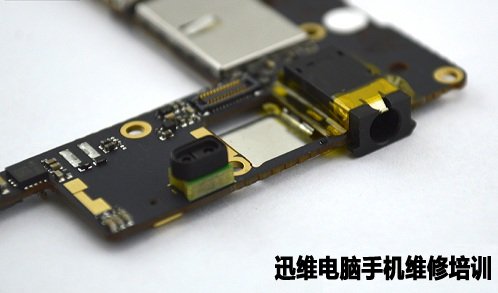

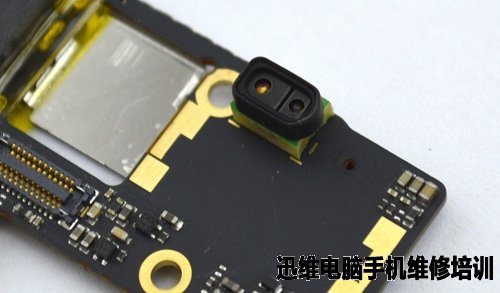

  光线、距离感应器。

努比亚Z9mini精英版拆机图解!
图19 努比亚Z9mini拆机过程

  3.5mm耳机接口。

努比亚Z9mini精英版拆机图解!
图20 努比亚Z9mini拆机过程

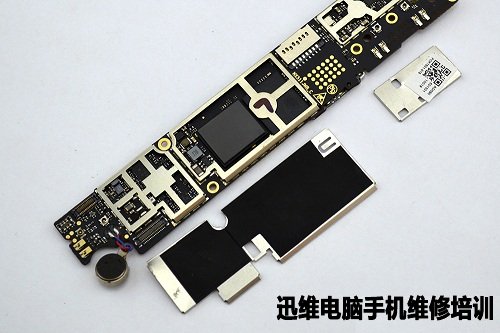

  主板上大部分的金属屏蔽罩都可以拆卸,但因为nubia Z9 mini主板的集成度太高,拆卸的时候需要小心,以免损坏处于屏蔽罩旁边的元器件。

努比亚Z9mini精英版拆机图解!
图21 努比亚Z9mini拆机过程
努比亚Z9mini精英版拆机图解!
图22 努比亚Z9mini拆机过程

  高通骁龙615八核64位处理器+2GB运行内存+16GB存储。

努比亚Z9mini精英版拆机图解!
图23 努比亚Z9mini拆机过程

  高度集成的“芯片群”。

努比亚Z9mini精英版拆机图解!
图24 努比亚Z9mini拆机过程

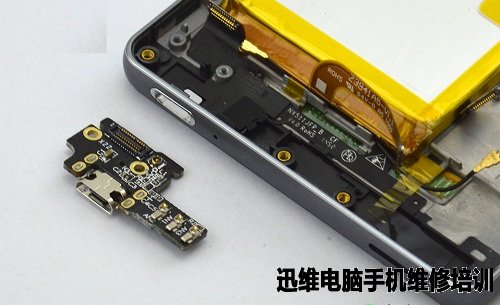

  底部还有一块小板,主要负责USB接口和连接射频天线。

努比亚Z9mini精英版拆机图解!
图25 努比亚Z9mini拆机过程

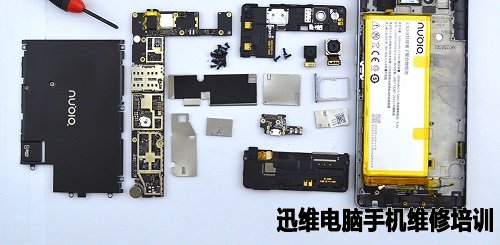

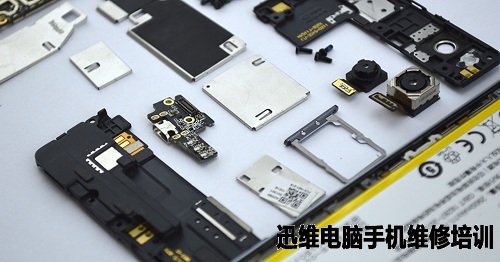

  集合图:

努比亚Z9mini精英版拆机图解!
图26 努比亚Z9mini拆机过程
努比亚Z9mini精英版拆机图解!
图27 努比亚Z9mini拆机过程

  努比亚Z9mini精英版拆机完毕!
