iPhone6螺丝柱断线导致开机不显示维修一例

更新时间:2016-08-16 09:29:08

  机器型号:iPhone6

  故障现象:开机不显示,螺丝柱断线。

  客户描述:如图

iPhone6螺丝柱断线导致开机不显示维修
iPhone6螺丝柱断线导致开机不显示维修(图1)

  维修过程:

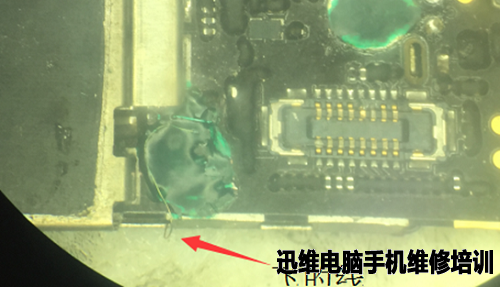

  这个机器给别人修过,没修好。拆开机器后发现3个螺丝柱都拧的很深。现象就是无背光无显示,屏供电正负5.7都没有。正常的主板左边螺丝柱下面的线路走向是这样子的。

iPhone6螺丝柱断线导致开机不显示维修
iPhone6螺丝柱断线导致开机不显示维修(图2)

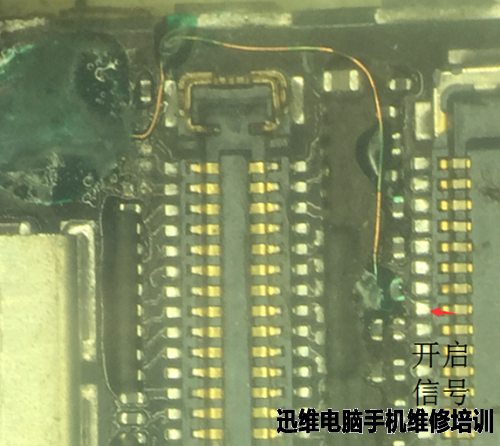

  在显微镜下观察客户的机器,发现左边螺丝柱下面的线断了4根。尤其是第4根开启信号,是接两个芯片的,一个到电源IC一个到显示IC,把显示IC拆掉打值发现无阻值,测显示芯片的开启脚和显示座不通,飞线搞定。

iPhone6螺丝柱断线导致开机不显示维修
iPhone6螺丝柱断线导致开机不显示维修(图3)

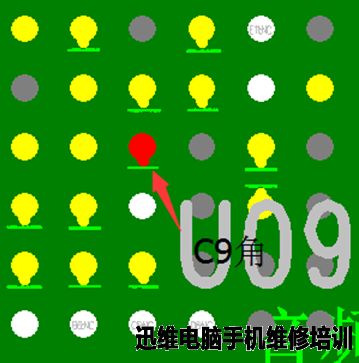

  能显示以后测试其它功能,发现听筒没有声音。对地测座子阻值正常,把音频IC拆掉打值发现音频芯片的C9脚断线。这个是连CPU的,但因为CPU并没有动过,怀疑还是螺丝柱断线。

iPhone6螺丝柱断线导致开机不显示维修
iPhone6螺丝柱断线导致开机不显示维修(图4)

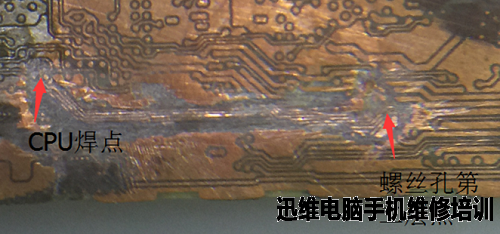

  找个空板磨板层,发现是由螺丝柱第二层断线引起。如图:

iPhone6螺丝柱断线导致开机不显示维修
iPhone6螺丝柱断线导致开机不显示维修(图5)

  找到以后直接在音频芯片飞线到点。

iPhone6螺丝柱断线导致开机不显示维修
iPhone6螺丝柱断线导致开机不显示维修(图6)

  中间补线的过程就不说了,加起来有个10来根,来张修好的图。

iPhone6螺丝柱断线导致开机不显示维修
iPhone6螺丝柱断线导致开机不显示维修(图7)
