技嘉主板 卡C1、反复重启、卡代码维修案例分析

更新时间:2016-05-14 15:28:22

  维修案例1:

  板号:技嘉 G41MT-S2(DDR3)


  故障:卡C1

技嘉G41MT-S2 卡C1

  技嘉G31、G41卡C1有很多种故障,内存SMB断线会卡C1;时钟出现问题也会卡C1;南桥左边的102或822排阻坏也会卡C1等等。还有大神说得LM324出问题都会卡C1(这个没修到过)。还有一些卡C1的,我也好多修不好的,不知哪里坏。

  我这个板卡C1是内存118脚SMBCLK这里出的问题。测内存238脚和118脚SMBDATA和SMBCLK阻值,一个是387一个是700多不正常,换了排阻还是不好,怀疑断线,直接飞线解决问题。


技嘉G41MT-S2 卡C1

技嘉G41MT-S2 卡C1

技嘉G41MT-S2 卡C1

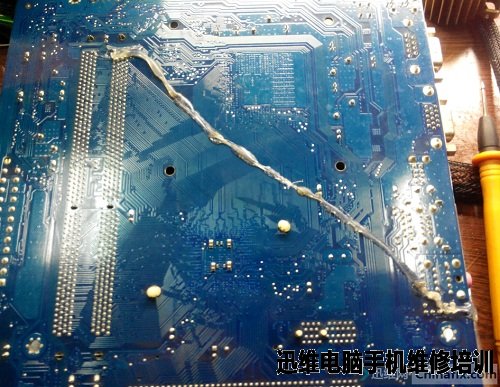

  飞完线正常点亮!

技嘉H61M-S2-B3 反复重启、卡代码
  维修案例2:

  板号:技嘉 H61M-S2-B3  REV 1.0

  故障:卡代码并反复重启拔掉内存报警。

技嘉H61M-S2-B3 反复重启、卡代码

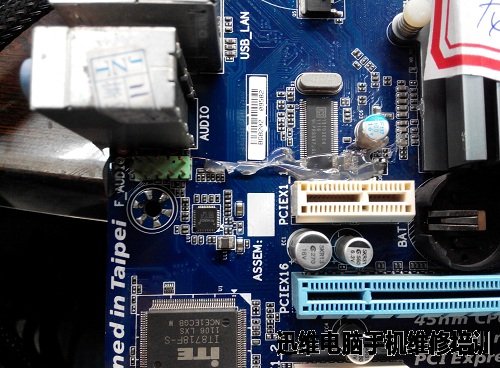

  因为H61的板绝大多数都没有PCI插槽的所以对维修造成一定的难度。不过修多了也慢慢习惯了没有检测卡了。

  上测试台测各大主供电正常。VRMPG、PWOK、CPURST都正常,也跑了点弯路,后面测了下M-BIOS的1脚,在上电的时候BIOS的1脚读BIOS的时候从3.3V不断的降压,但是降压到0.6V的时候卡住数秒然后就断电反复重启反复循环。

技嘉H61M-S2-B3 反复重启、卡代码

  每次反复重启M-BIOS 1脚降压都有定在0.6V数秒(印象中好像有接过显示器不亮)是有跑码了,貌似像笔记本维修的电流表(这个板看着比较明显)。如此看来应该是有跑码了并且卡代码。

技嘉H61M-S2-B3 反复重启、卡代码

  一次拆掉网卡、COM口、声卡,故障依旧。打了下USB供电正常,D8管子、USBOC不正常。


技嘉H61M-S2-B3 反复重启、卡代码

技嘉H61M-S2-B3 反复重启、卡代码

技嘉H61M-S2-B3 反复重启、卡代码

技嘉H61M-S2-B3 反复重启、卡代码

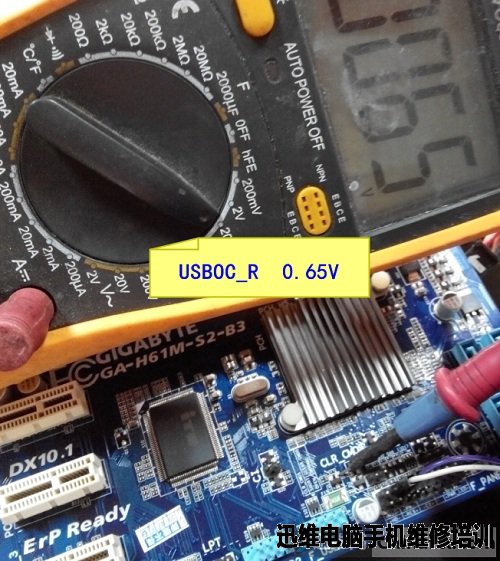

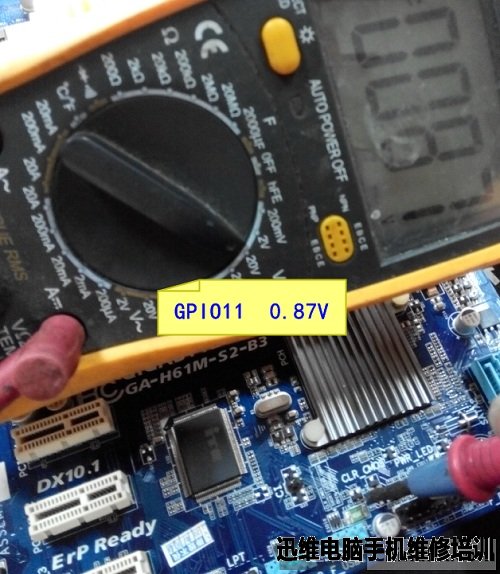

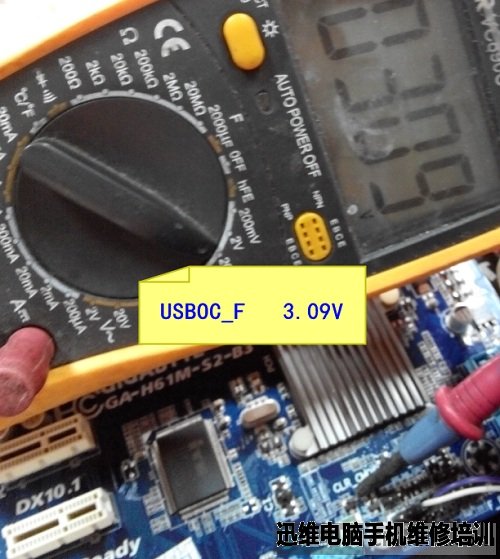

  正常3个都应该要接近3.3V的,拆掉D8应该能正常点亮。USBOC_R 0.65V偏低,从而也拉低了GPIO11。但是不修好USBOC_R,USB设备不能用。这个USBOC_R故障上有两个贴之前也有修过,而且还比较爱坏。但是这个却导致卡代码反复重启,基本都是导致USB不能用的。找到USBOC_R所在位置,这个一般在后置USB挡板背后。

技嘉H61M-S2-B3 反复重启、卡代码

技嘉H61M-S2-B3 反复重启、卡代码

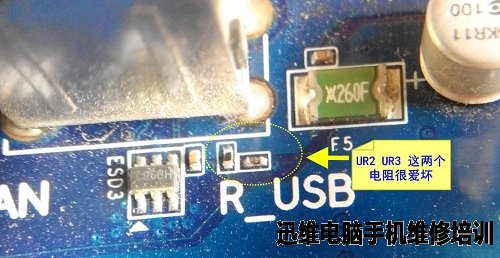

  测UR2、UR3没有分压出来,拆开来测UR2、146K、UR3 77K左右。UR3阻值偏离大,可能由于风枪影响或是其他因素所测阻值分压应该在1.7V左右。和测到的0.65V有点出入,性能不好吧!不管了,UR3的阻值偏离太大先搞它!料板270K这电阻换光了,实在找不到!找了个RT8859M的220K电阻补上,将就点用吧!

  换好电阻USBOC_R有2.96V左右,正常点亮,USB也能正常使用!

技嘉H61M-S2-B3 反复重启、卡代码

  本文作者:青杏煮酒
