技嘉新板B85M-D3V F2A85XM-HD3 掉电(通病之一)维修案例

  【案例一】

  主板:技嘉B85M-D3V

  版号:F2A85XM-HD3

  故障:掉电

  技嘉新板B85M-D3V F2A85XM-HD3掉电维修方法/步骤:

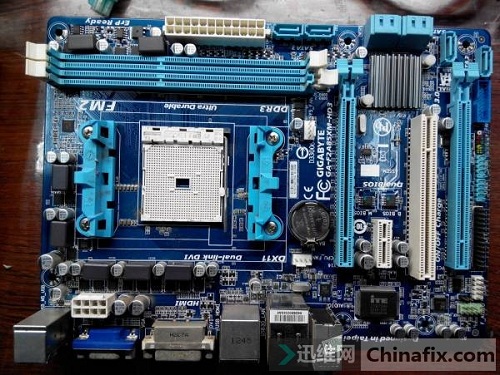

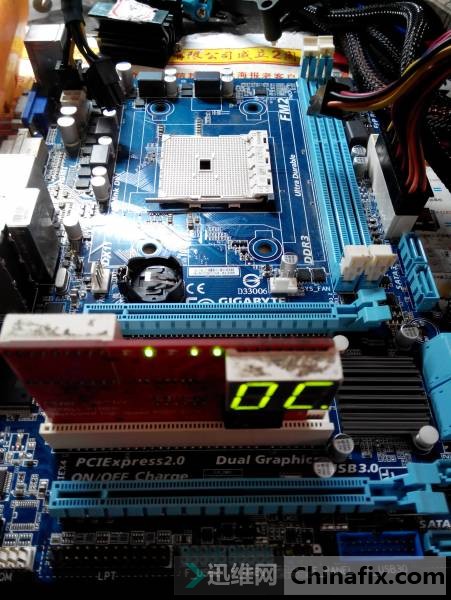

技嘉B85M-D3V F2A85XM-HD3掉电 图1
技嘉B85M-D3V F2A85XM-HD3 掉电 图1

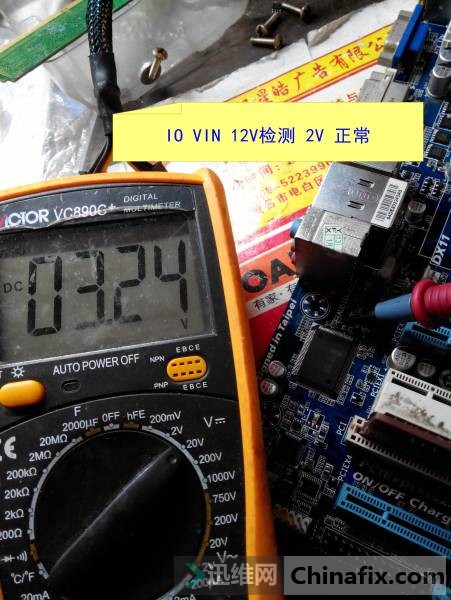

  12V IO检测,检测到3.3V不正常,正常是2V。

技嘉B85M-D3V F2A85XM-HD3掉电 图2
技嘉B85M-D3V F2A85XM-HD3掉电 图2

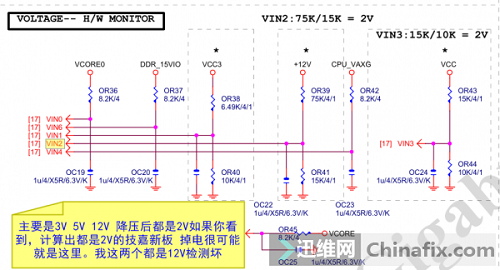

  新一点的主板,看图纸只要发现3V 5V 12V检测电压,经过两个降压电阻降压后都是2V的,这些技嘉新板要是掉电,要重视这里。

技嘉B85M-D3V F2A85XM-HD3掉电 图3
技嘉B85M-D3V F2A85XM-HD3掉电 图3

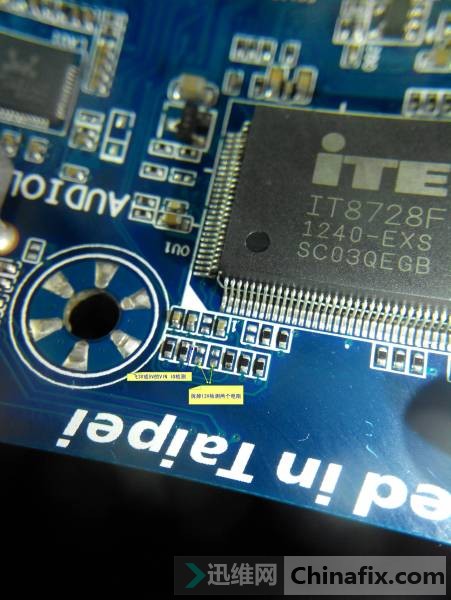

  处理好后,不掉电。拆掉电阻后,测阻值,阻值并没变,装上去之后,好了一会,又掉电,所以,还是把那电阻拆掉,飞线。

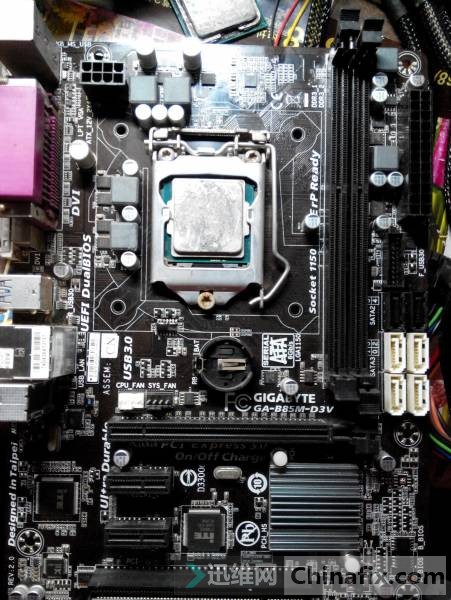

技嘉B85M-D3V F2A85XM-HD3掉电 图4
技嘉B85M-D3V F2A85XM-HD3掉电 图4

  【案例二】

  版号:B85M-D3V

  故障:跑码跑到15,开始报警(无内存),报警第一声就掉电。



技嘉B85M-D3V 掉电 图1
技嘉B85M-D3V 掉电 图1

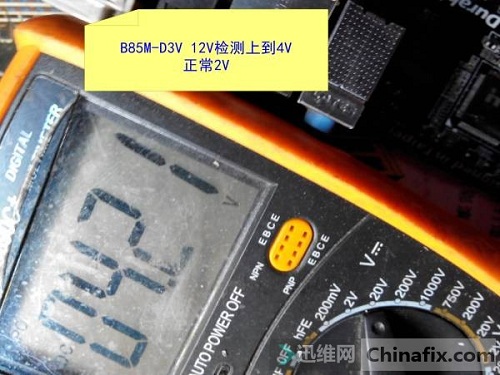

  12V检测上到4V,正常是2V。

技嘉B85M-D3V 掉电 图2
技嘉B85M-D3V 掉电 图2

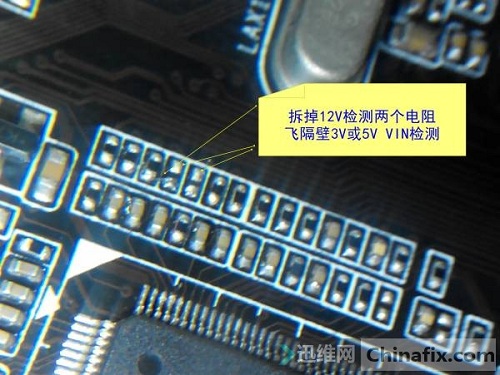

  一样的处理方法,拆掉12V检测两个电阻,飞隔壁3V或5V VIN检测。

技嘉B85M-D3V 掉电 图3
技嘉B85M-D3V 掉电 图3

  查看图纸,主要是3V 5V 12V,降压后都是2V,如果你看到、计算出都是2V的技嘉新板,掉电很可能就是这里。

技嘉B85M-D3V 掉电 图4
技嘉B85M-D3V 掉电 图4

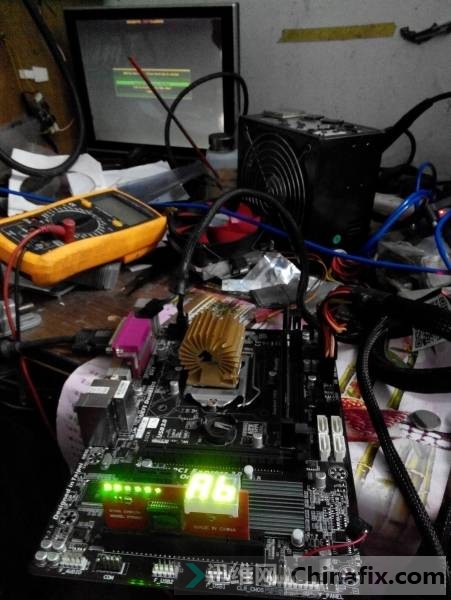

  处理好后,跑码,不掉电了!

技嘉B85M-D3V 掉电 图5
技嘉B85M-D3V 掉电 图5

  补充:

  1、如果怀疑IO也挂掉的,可以把IO也一并换了。

  2、有时候掉电太快,很难抓电压,可以把CPU和内存等负载去掉,强制上电测(确保没大短路的情况下)。

  3、技嘉新板不一定是大板才会出现IO检测掉电,中小板也会出现类似情况。


  文中图纸不清晰,请查看原文链接:http://www.chinafix.com/thread-943003-1-1.html
