双敏HD6850显卡花屏GPU空焊维修案例

更新时间:2016-06-07 浏览量:1556


  显卡:双敏HD6850

  故障:花屏GPU空焊

  双敏HD6850显卡花屏GPU空焊故障维修方法/步骤:

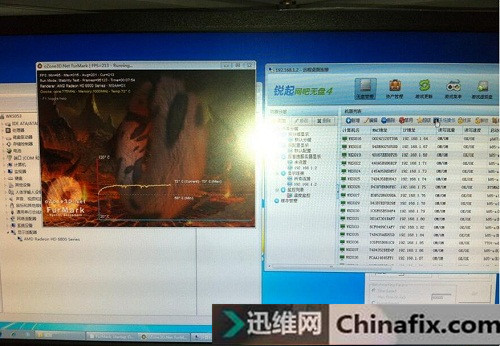

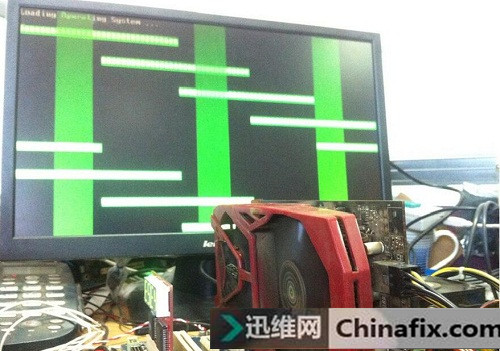

  客户一块双敏HD6850显卡,故障描述开机花屏。拿到显卡后,首先目测无外伤、无进液、无掉件问题。上机测试直接花屏,双敏HD6850显卡属于A卡,这种卡基本都是GPU平时发热大容易造成空焊,只要加焊即可。

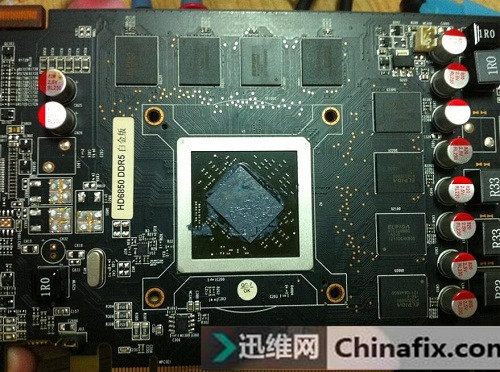

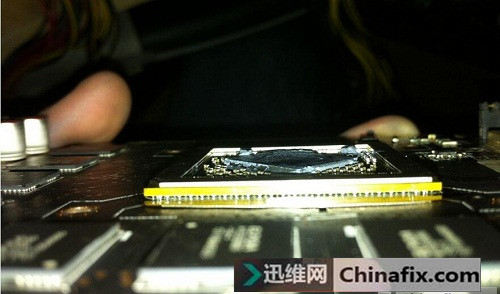

双敏HD6850花屏GPU空焊 图1
双敏HD6850花屏GPU空焊 图1

双敏HD6850花屏GPU空焊

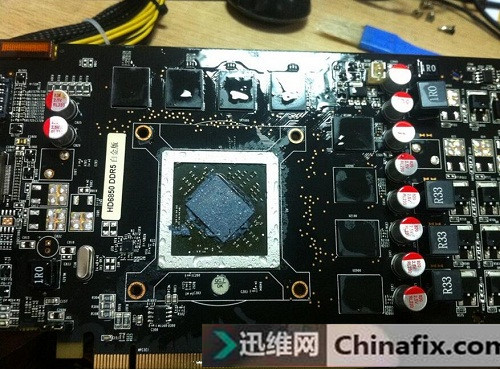

双敏HD6850花屏GPU空焊 图2

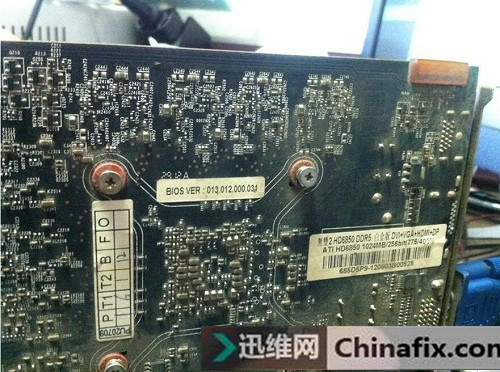

  清洗板卡一般用酒精或洗板水,当然也可以用水冲洗。首先把显卡用水冲刷清理干净,特别是GPU下面,一定要冲洗干净,否则会直接影响成功率和返修率!

双敏HD6850花屏GPU空焊 图3
双敏HD6850花屏GPU空焊 图3

  冲刷完后,用风枪将显卡吹干。

双敏HD6850花屏GPU空焊 图4
双敏HD6850花屏GPU空焊 图4

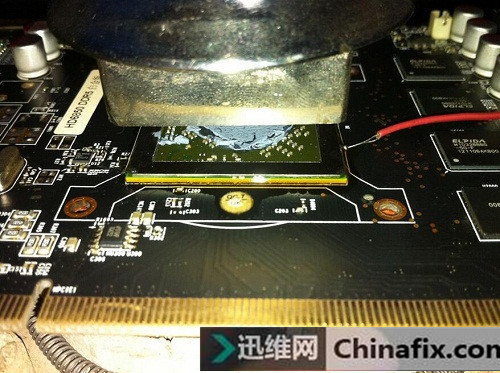

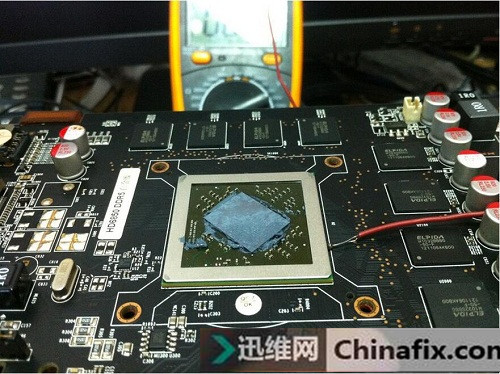

  搭上BGA,准备把双敏HD6850显卡上焊接台。

双敏HD6850花屏GPU空焊 图5
双敏HD6850花屏GPU空焊 图5

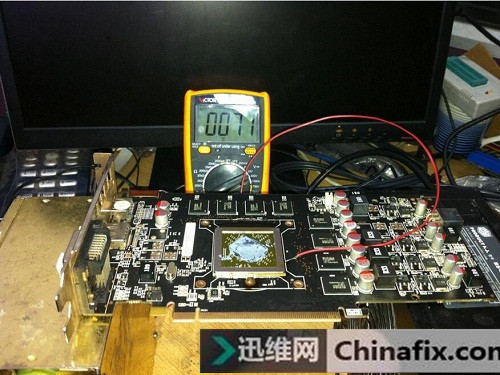

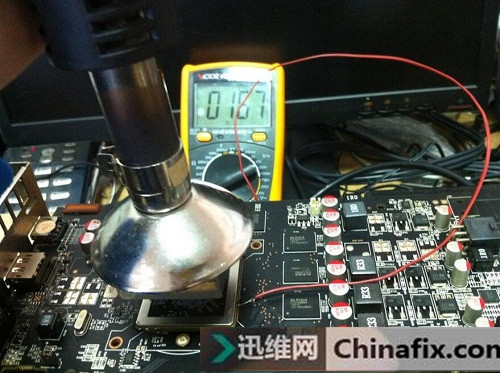

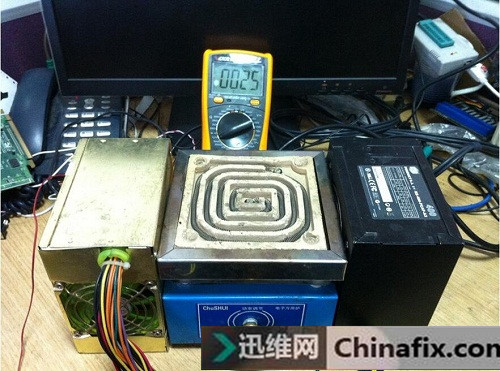

  放好显卡和测温线,下加热160,上加热217,最后峰值235。

双敏HD6850花屏GPU空焊 图6
双敏HD6850花屏GPU空焊 图6

双敏HD6850花屏GPU空焊 图7
双敏HD6850花屏GPU空焊 图7

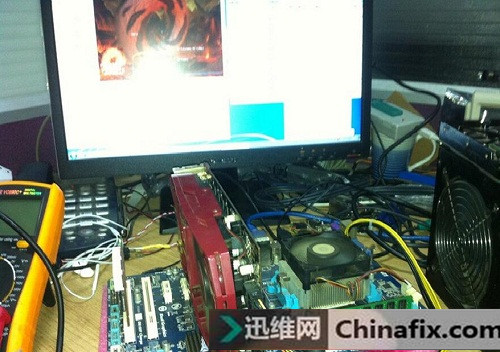

  通过风枪距离来控制温度斜率。

双敏HD6850花屏GPU空焊 图8
双敏HD6850花屏GPU空焊 图8

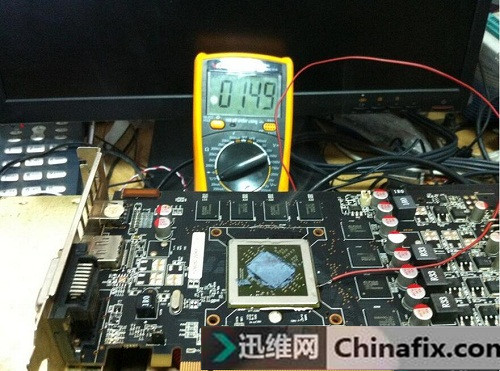

  温度曲线217-235不要超过10s。

双敏HD6850花屏GPU空焊 图9
双敏HD6850花屏GPU空焊 图9

  拿掉上、下加热,冷却。

双敏HD6850花屏GPU空焊 图10
双敏HD6850花屏GPU空焊修复 图10

  焊点光亮。

双敏HD6850花屏GPU空焊 图11
双敏HD6850花屏GPU空焊 图11

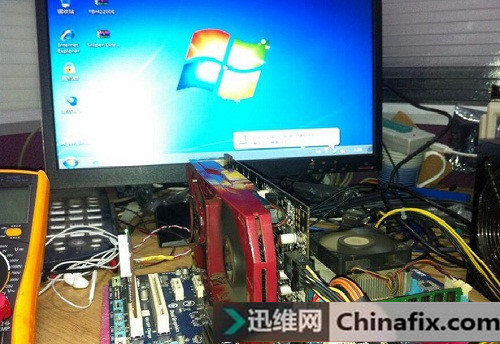

  上机进行压力测试。经测试一切正常,双敏HD6850花屏故障排除。

双敏HD6850花屏GPU空焊 图12
双敏HD6850花屏GPU空焊 图12

双敏HD6850花屏GPU空焊 图13
双敏HD6850花屏GPU空焊 图13

双敏HD6850花屏GPU空焊 图14
双敏HD6850花屏GPU空焊 图14


  本文作者:迅维ID:硬件杀手007
