被车碾压过的华硕RTX2060显卡供电大短路维修

更新时间:2021-10-12 浏览量:208

【显卡型号】华硕ROG-STRIX-RTX2060-06G-GAMING

【故障现象】显卡供电大短路

【维修过程】

1、板层大短,12V6PIN供电大短
2、5V电压不出
3、1.8V电压不出
4、显存供电不出
5、显存掉点
6、显存焊盘到核心断线

详细维修步骤:

被车碾压过的华硕RTX2060显卡供电大短路维修 图1

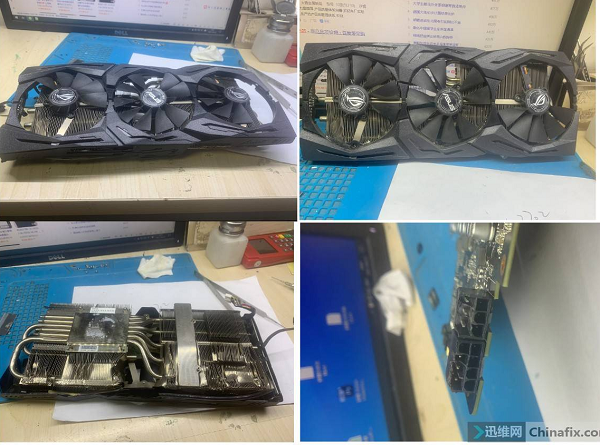

  此卡是二年前出了车祸,在一个同行那里看到它,回来拆开研究了一下,也没敢通电。偶尔发现鑫智造里有这张卡的图纸和点位,救死扶伤的心开始蠢蠢欲动。

被车碾压过的华硕RTX2060显卡供电大短路维修 图2

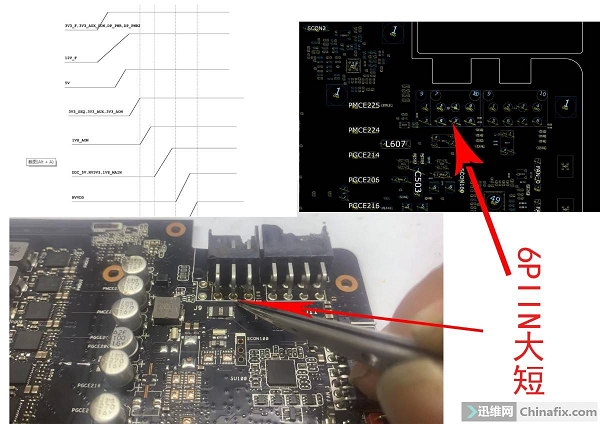

  测量各供电,除核心对地阻值为0外,12V 6Pin输入大短。量了复位 ,时钟,PCIE 数据线都不短,感觉核心没挂,应该还有的救。

  处理大短路:烧机,先5V慢升到12V 从1A 到5A,烧不出来,怀疑供电芯片短了。

被车碾压过的华硕RTX2060显卡供电大短路维修 图3

  这三路供电来自6PIN,拆了,还短。拆电容PGCE216,涛声依旧。

被车碾压过的华硕RTX2060显卡供电大短路维修 图4

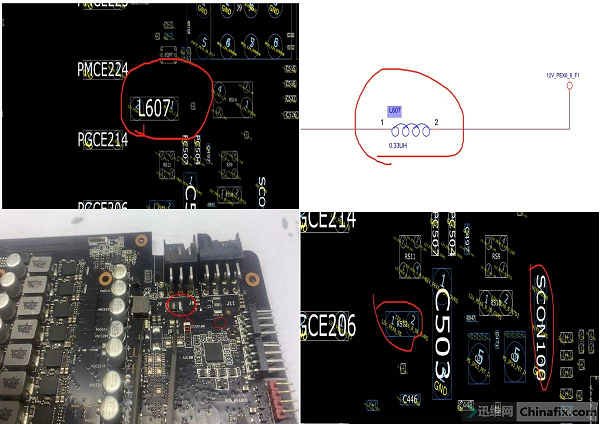

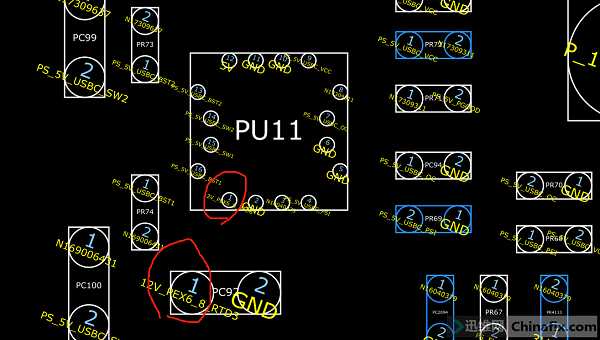

  断L607电感,RS12和SCON100 两个节点。短路范围缩小了。还有一个5V供电芯片和1.8V供电芯片也是来自12V 6Pin 这一路,那必须得拆,仍然大短。

被车碾压过的华硕RTX2060显卡供电大短路维修 图5

被车碾压过的华硕RTX2060显卡供电大短路维修 图6

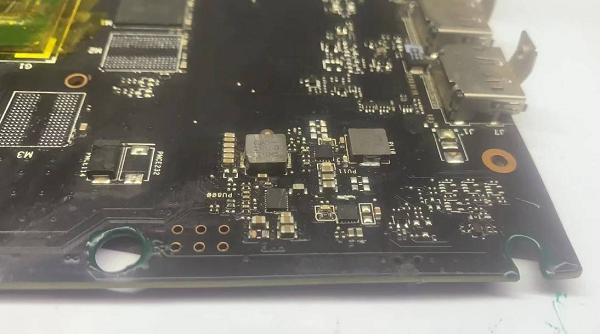

  再烧下试试,还是凉凉的。再拆,拆滤波电容,还是短。烧不出,一点温度没有,怀疑板层短路。有两个螺丝孔周边有裂痕,就打磨一下,不短了。

被车碾压过的华硕RTX2060显卡供电大短路维修 图7

  装回芯片,上电,时序上第一个电压5V没有,重装芯片,5V不出。查条件:12V供电有,EN 3.5(据图纸上这个电压应该是6V)。条件有了不出电压,估计芯片挂了。

  更换芯片久违的5V出来了,它电压没有。根据图纸,接下来应该修1.8V。检测过程中,‘兹拉’一声,又大短了。

被车碾压过的华硕RTX2060显卡供电大短路维修 图8

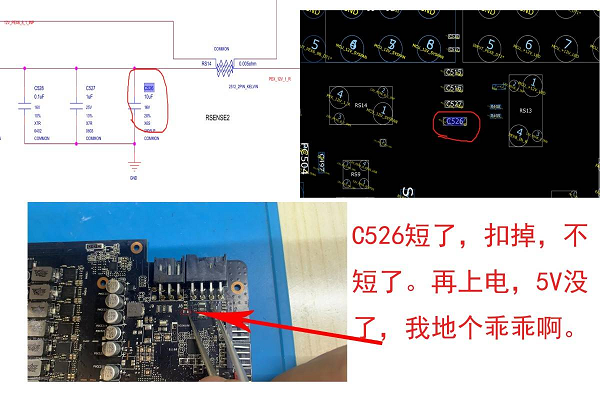

  C526短了,扣掉,不短了。再上电,5V没了,5V 大短了,烧机大法。

被车碾压过的华硕RTX2060显卡供电大短路维修 图9

  再次上电。

被车碾压过的华硕RTX2060显卡供电大短路维修 图10

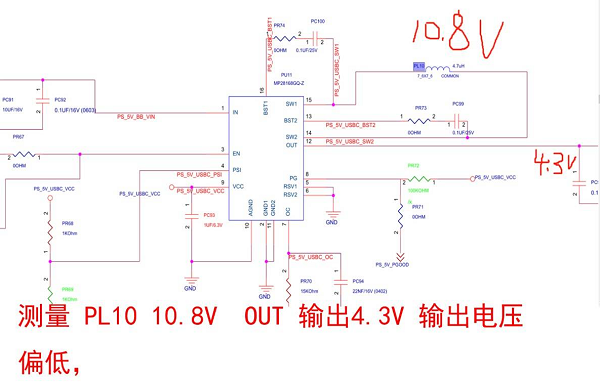

  这个芯片的电感,不是直接输出,还是回到芯片内部,也没找到反馈。最后查到开启信号。

被车碾压过的华硕RTX2060显卡供电大短路维修 图11

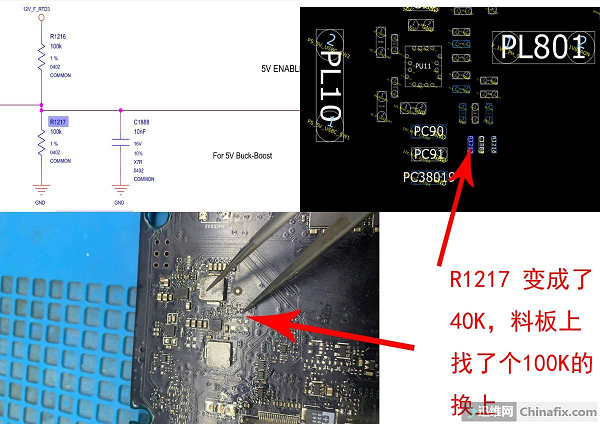

  换上后,PL10 变成5V  5V输出 5V。接着修1.8V。

被车碾压过的华硕RTX2060显卡供电大短路维修 图12

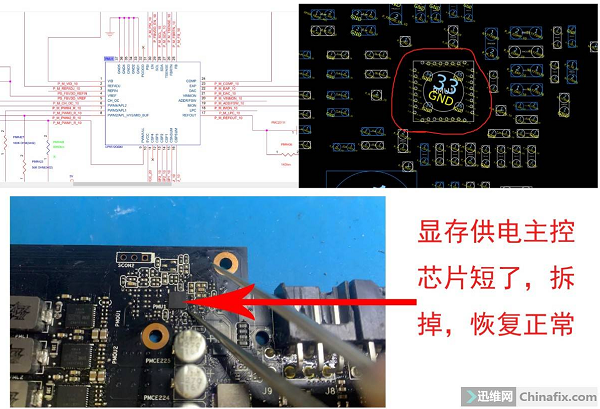

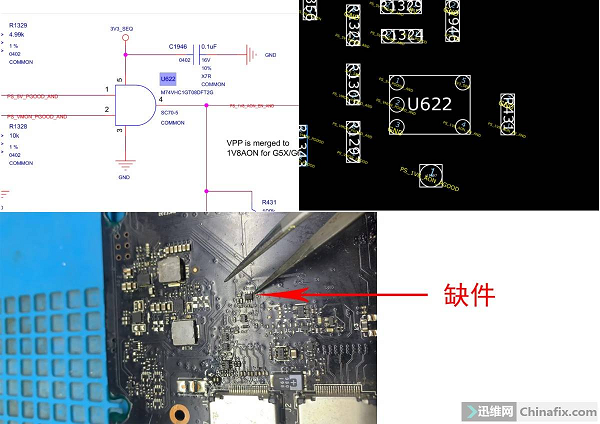

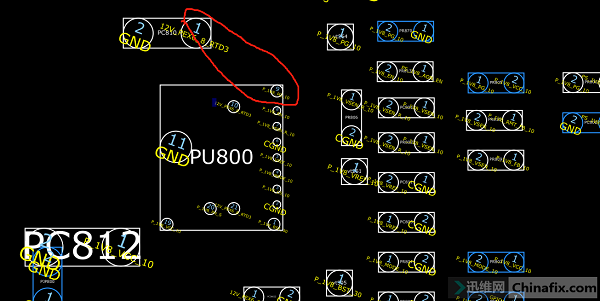

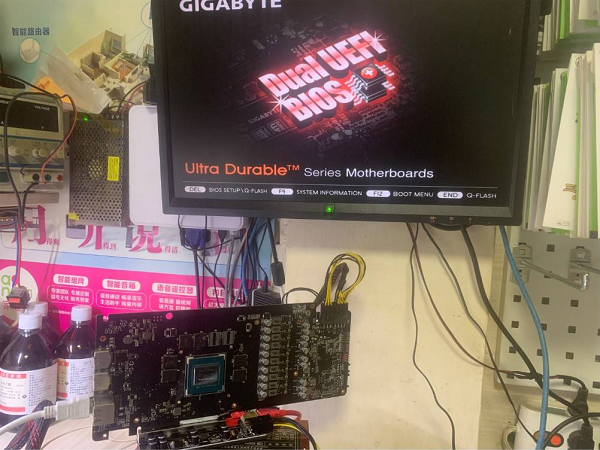

  U622掉件,导至没有1.8V开启没有,U622是门电路,把14 脚飞线直连,1.8V出来了。料板上找了个装上,上电测量除显存供电没有,其它代供电出来了。更换显存供电主控芯片,测量显存供电有了,接显示器,亮机了。

被车碾压过的华硕RTX2060显卡供电大短路维修 图13

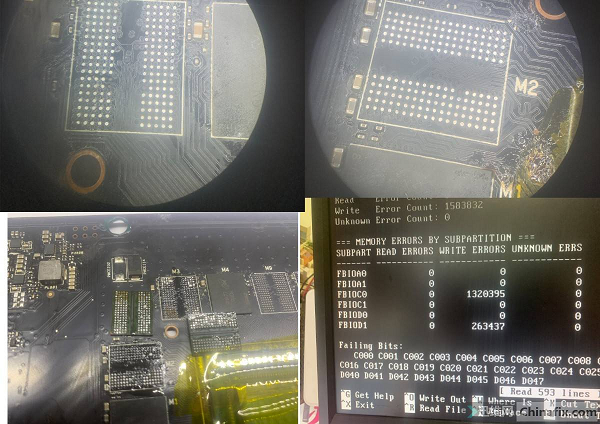

  Mats测试有两颗显存报错,把显存拆了。

被车碾压过的华硕RTX2060显卡供电大短路维修 图14

  显存掉点严重,焊盘上也掉点,查了下,都是空点。更换显存C0还是报错。拆下测量,显存C0有三个直通核心的点不通,B11,A12,B13。

  这三个点都与核心左上角直连,不通,要么核心虚了,要么板层断了。上BGA加焊,还断路状态。拆核心,飞线。

被车碾压过的华硕RTX2060显卡供电大短路维修 图15

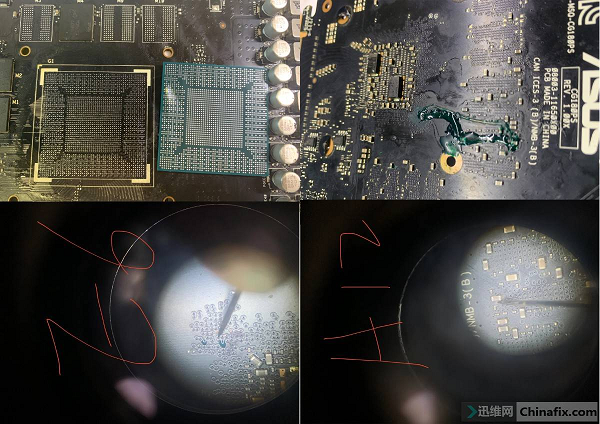

  查焊盘对应背面的过孔点,焊盘背面飞线。三根线,六个点,最终点都找出来了,飞线搞定,故障排除,维修到此结束。
