【机器型号】：康佳LED32F2000



　　【故障现象】：



　　开机黑屏有声音，用手电筒侧边照有隐隐约约图像，大致可以判断是背光出现故障。



　　【维修过程】：



　　用自制的LED灯测试仪检查LED灯条，哎呀不好了，LED灯点亮，乖乖，还好没先开屏，不然就白费功夫了，会不会是LED驱动电路误保护呢？正好店里有一套原装康佳LED32费3300的灯条，接上看看，开机。



图1　康佳LED32F2000黑屏维修

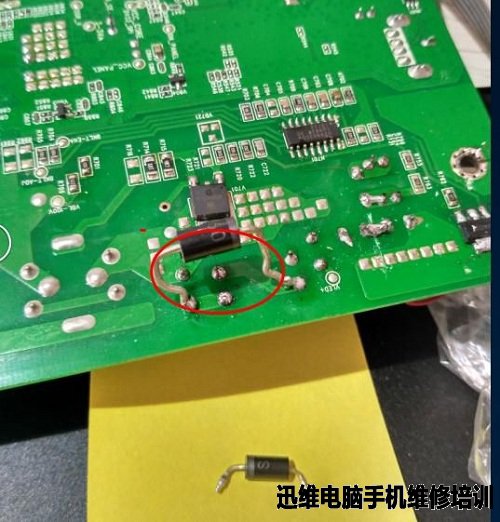

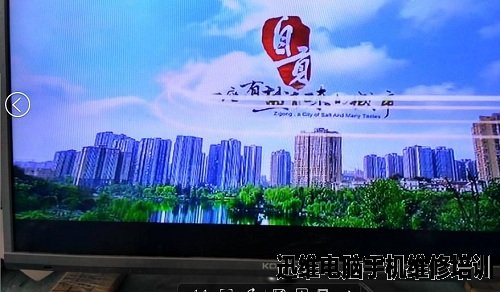

　　灯条很微弱的闪了一下就不亮了，由此判断故障就在LED驱动电路上，由于白天忙别的活，就留到晚上再收拾它。夜幕降临好戏开始了，这台机是电源主板LED驱动一体板，LED驱动用的是OZ9902CG，检查9902的3脚灯光开关控制脚3.2，说明主板有驱动指令，在检查第13脚，过压欠压保护检测脚，只有1V，正常2.5V，检查取样电阻154正常，再进一步检查LED电源升压二极管VD751，发现这二极管已经击穿了，造成升压电路失效，所以9902检测为欠压保护。代换二极管后9902第13脚恢复2.5v，开机LED灯点亮，接上信号图像正常了。



图2　康佳LED32F2000黑屏维修

图3　康佳LED32F2000黑屏维修
