联想LXM-L17CH2液晶显示器黑屏故障维修

更新时间:2017-01-14 浏览量:720


  机器型号联想LXM-L17CH2液晶显示器

  故障现象:开机一闪便呈现黑屏。

  开机瞬间有图像出现,只是亮度极暗,随后立即消失,变成黑屏。

  故障分析:怀疑单侧灯管损害或不亮。

  维修过程:

  收一台联想LXM-L17CH2液晶显示器,开机瞬间有一部分显示LOGO,一部分保持“黑屏”,随即显示消失,呈“黑屏”故障。

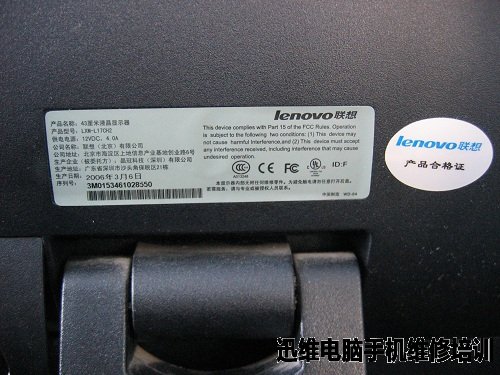

联想LXM-L17CH2液晶显示器黑屏故障维修 图1
联想LXM-L17CH2液晶显示器黑屏故障维修 图1

  拆解外壳,取出两个灯管。

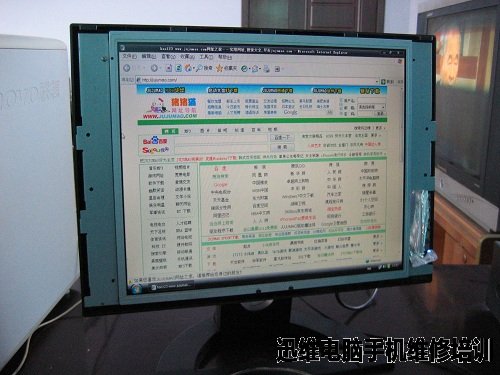

联想LXM-L17CH2液晶显示器黑屏故障维修 图2
联想LXM-L17CH2液晶显示器黑屏故障维修 图2

  加电测试,发现一侧灯管不亮(右侧灯管亮,左侧灯管不亮)。调换两侧灯管位置,发现还是右侧灯管不亮,证明灯管没有损坏,问题出在高压板上面。

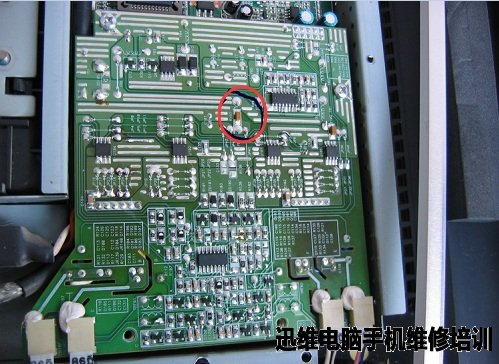

联想LXM-L17CH2液晶显示器黑屏故障维修 图3
联想LXM-L17CH2液晶显示器黑屏故障维修 图3

  关机检查,高压线圈高低压端电阻值正常,基本断定高压线圈无短路情况。

  加电用万用表交流档检查,右侧高压线圈的低压端,开机瞬间电压在3.5-5.5V之间,而左侧低压端交流电压没有。证明左侧低压端没有工作,进一步测试震荡电路供电发现左侧12V供电很低,而右侧12V供电则正常。检查12V供电支路发现,F103开路。从废弃的电脑主板上取一个1A贴片保险丝替代F103,后开机试验,两侧灯管全部点亮,初步证明故障清楚。

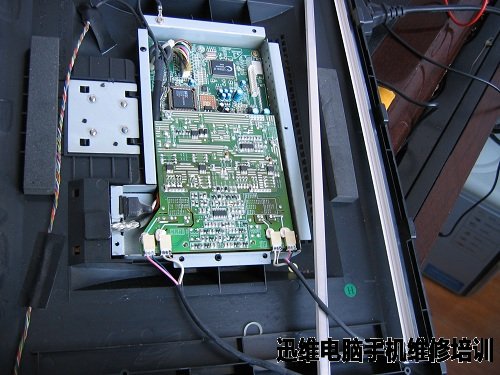

联想LXM-L17CH2液晶显示器黑屏故障维修 图4
联想LXM-L17CH2液晶显示器黑屏故障维修 图4

  恢复灯管及外壳拷机一天,机器不再出现黑屏现象,交付使用。

  在交付使用几天后,用户反映显示器有时还出现自动黑屏的现象,按动显示器电源重新开机后,显示器重新点亮,什么时候黑屏不一定。黑屏后,显示器电源灯是一直点亮的。

  上述现象说明,显示器的MPU并没有发出关机或关闭灯管的指令,问题还出现在高压板上。测量两组灯管的低压端供电电压和电流基本相同,并没有明显差异。怀疑问题出在保护电路自身或来自其他方面的干扰,致使保护电路动作。

  拆下并仔细检查高压板,发现振荡电路低压端的两只滤波电容(C101/和C105容量都为150uF/25v)的容量完全消失。由于该机是12V供电的,因此在报废主板上取两只优质电容470uF/16v更换后,长时间试机,故障不再出现。
