机器型号：创维32L01HM液晶电视机



　　故障现象：开机有伴音，背光不亮。



　　分析与维修：



　　首先测电源+5V、+12V正常，测BRI有2.9V，背光控制ON/OFF有4.6V。说明有背光控制信号输入了，故障应在背光电路。



　　把板拆下来，通电测U6电压时发现U6的1脚有14V电压，而8脚为0V，而1脚和8脚只接了只二极管，关机测二极管正向电阻已开路，用1N4007换后测8脚已有14V电压了，把板上机，打开电源背光亮了，再测8脚已有100V电压了，故障排除！维修到此结束。

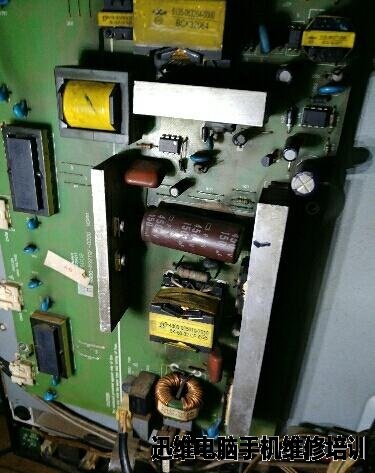

创维32L01HM开机有伴音背光不亮维修 图1

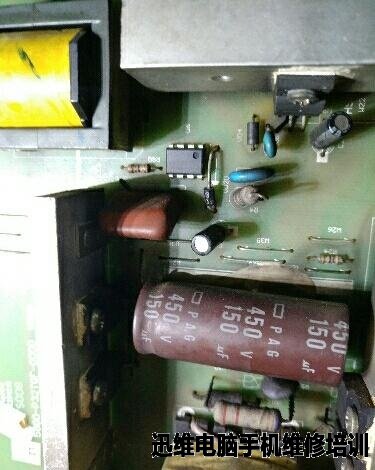

创维32L01HM开机有伴音背光不亮维修 图2
