海信LED42K11PG多故障维修案例

更新时间:2017-02-16 浏览量:858

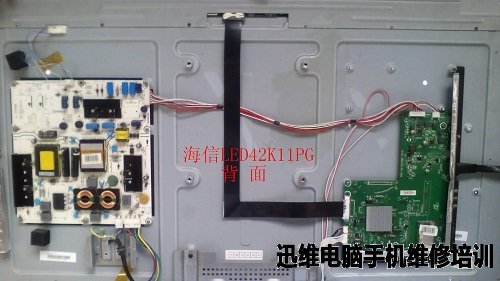

  机器:海信LED42K11PG

  故障:不开机 绿灯一直亮不闪烁

  维修思路:

  接修一台海信LED42K11PG液晶电视。客户描述说以前好不容易开机后不定时出现花屏死机,但有时一天都是完全正常的,到现在不开机了,绿灯一直亮不闪烁。



  测电源PFC420v多,二次输出有12V、18V, LED供电100v但没有升至所需的180V。一次电源5V经过N16输出3.3V给主板供电正常,怕3.3v滤波不良还加了个16v470UF电容,测按键两组3.3v正常,遥控接收器IR输入有反应,芯片温升正常,STB为3.6V ,SW. BRI都为0v。结合开机灯没有交替闪烁直接为绿,没有开机音乐且经常花屏、死机等综合因素,考虑问题为以下两种:1、BGA芯片不良 2、开机程序不正确(分为引导与开机数据程序,如果引导程序不对就没有STB电压和KEY电压了)。

  先易后难的维修思路,决定先补焊BGA芯片,取下铝散热片涂上松香水,放入80度烤箱加热十分钟,再用小焊台去嘴吹,400度中风匀速吹至轻微冒烟后用小改刀轻按压几下,自然冷却后上机,红绿灯交替闪后绿灯和屏幕亮,输入信号。

  又测试了PFC,还是418V(怕电容爆了还是解决了才放心),查原机图纸(图纸、电源板号一样)图上3个电阻为510K,对地10K的,但机器上装的3个是620K,还多串一个56K,对地分压15K+56K并联(图纸10K),既然板子厂家这样生产当然有理由的,让几个电阻全部翻身安装居然PFC380v正常了。

  典型的一机多病,得全部治好才能够出院,坚决不留遗患。

  维修过程:

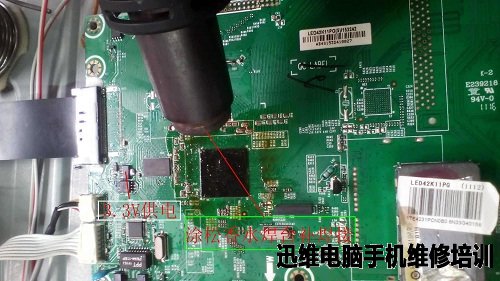

  3.3V供电,涂松香水焊台补焊接。

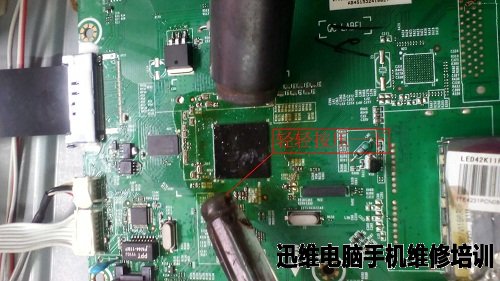

  轻轻按压一下。

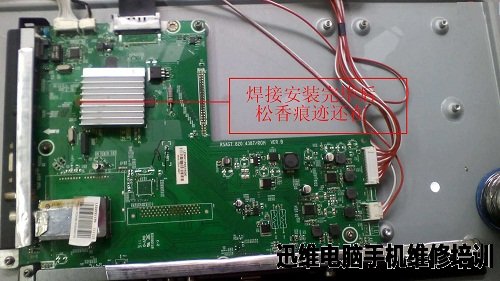

  焊接安装完毕后,松香痕迹还在。

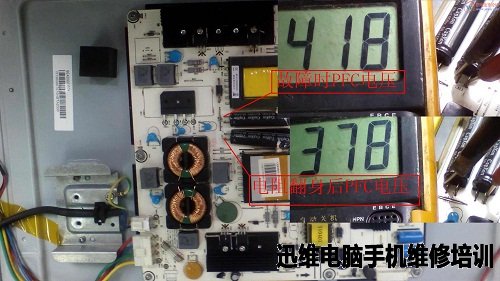

  故障时PFC电压为:418,电阻翻身后PFC电压为:378。

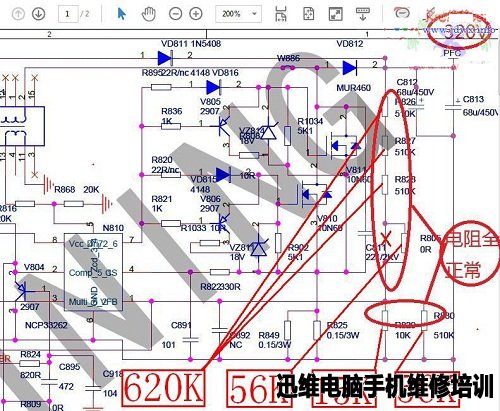

  电阻全正常。

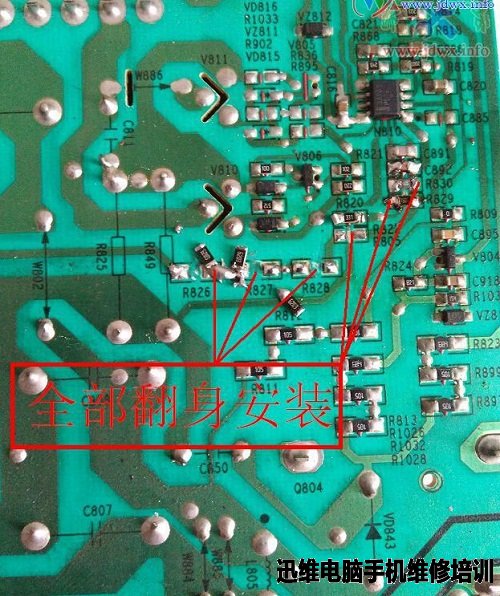

  全部翻身安装。

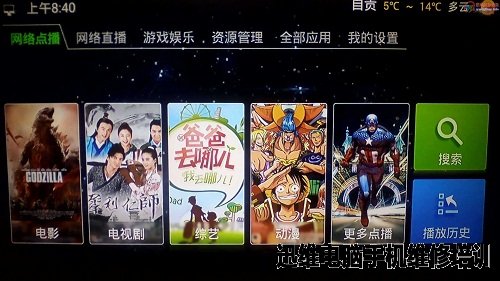

  测试正常,维修结束。



——完——
