TCL L32M16开机指示灯不亮 无光栅无伴音维修

更新时间:2017-02-25 浏览量:571


  机器型号:TCL L32M16液晶彩电

  故障现象:开机指示灯不亮,无光栅无伴音。

  维修过程:

  一台TCL液晶彩电L32M16,故障是开机指示灯不亮,无光栅无伴音。据用户说,收看过程中机内有烟冒出来,然后就罢工。

  开盖发现主电容100UF/450V剥皮露骨,在路测PFC开关管12N50击穿,保险烧断,电容喷液。用户住的是小区,排除市电过高[380V]所致,看电容外表也不像是被烤焦造成容量减小,导致击穿PFC开关管。

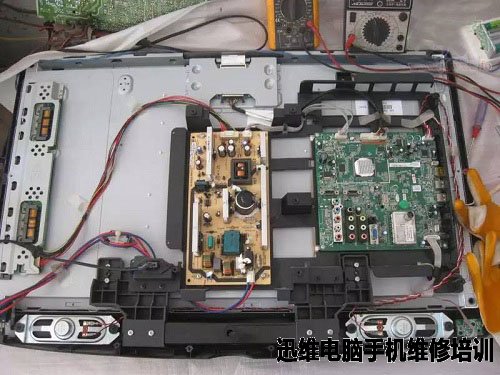

TCL L32M16开机指示灯不亮 无光栅无伴音维修 图1
TCL L32M16开机指示灯不亮 无光栅无伴音维修 图1

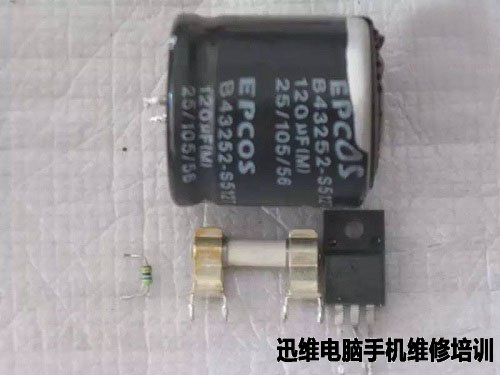

TCL L32M16开机指示灯不亮 无光栅无伴音维修 图2
TCL L32M16开机指示灯不亮 无光栅无伴音维修 图2

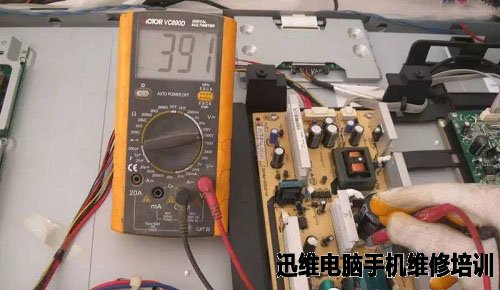

  将损坏的元件换上,试机,发现有正常的3.3V,按待机键没有+12V,+24V输出。立马拔下插头,手摸120UF/450V很热,差点报废了。

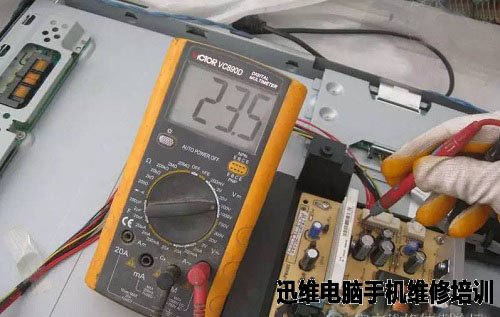

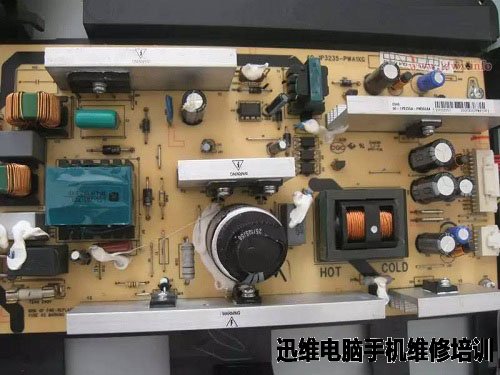

TCL L32M16开机指示灯不亮 无光栅无伴音维修 图3
TCL L32M16开机指示灯不亮 无光栅无伴音维修 图3

  再测PFC开关管好在没有击穿,保险丝也完好。

  个人分析:造成450V电容发热原因是电压特高,超过450V电容承受能力,导致发热怀孕,而诱至PFC开关管击穿。居然有高电压产生,那说明PFC驱动控制IC没有问题,问题出在外围元件,就好像A3电源一样,稳压电路异常会导致电压异常。

  参考图纸发现PFC驱动控制L6563或者L6562的1脚是PGC取样脚。先拿此路的高阻值电阻开刀,当查R861[470K]阻值时,发现其无穷大。

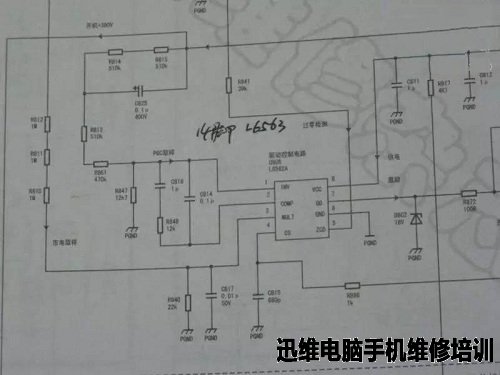

TCL L32M16开机指示灯不亮 无光栅无伴音维修 图4
TCL L32M16开机指示灯不亮 无光栅无伴音维修 图4

  就是下面那个绿色电阻[黄紫黑橙]

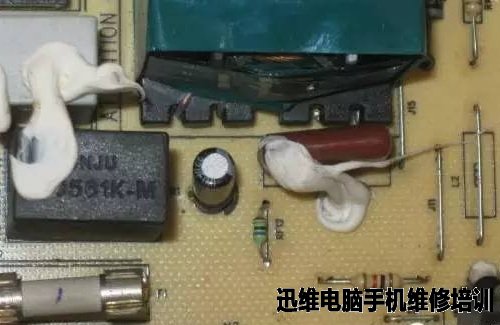

TCL L32M16开机指示灯不亮 无光栅无伴音维修 图5
TCL L32M16开机指示灯不亮 无光栅无伴音维修 图5

  参考图纸的R861[原板是RF12]470K开路。

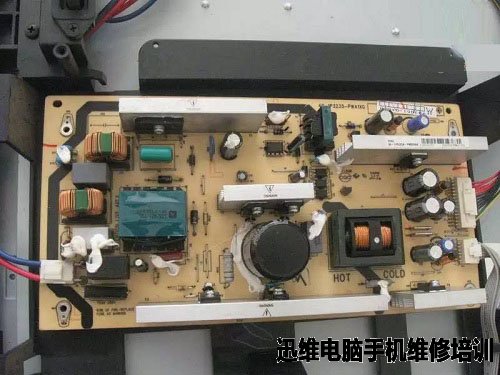

TCL L32M16开机指示灯不亮 无光栅无伴音维修 图6
TCL L32M16开机指示灯不亮 无光栅无伴音维修 图6

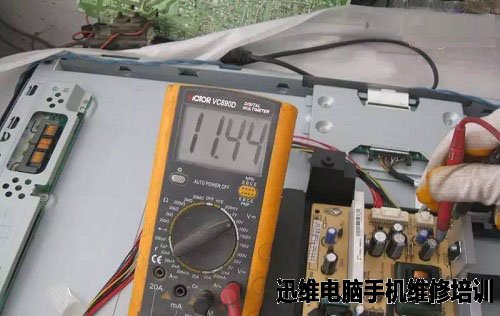

  换之,量主要电压都正常,电容不发热。

TCL L32M16开机指示灯不亮 无光栅无伴音维修 图7
TCL L32M16开机指示灯不亮 无光栅无伴音维修 图7

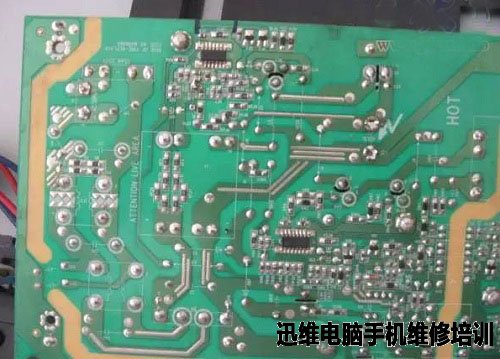

TCL L32M16开机指示灯不亮 无光栅无伴音维修 图8
TCL L32M16开机指示灯不亮 无光栅无伴音维修 图8

TCL L32M16开机指示灯不亮 无光栅无伴音维修 图9
TCL L32M16开机指示灯不亮 无光栅无伴音维修 图9

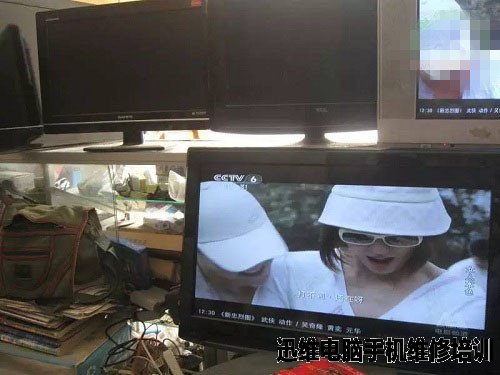

  图像也正常。

TCL L32M16开机指示灯不亮 无光栅无伴音维修 图10
TCL L32M16开机指示灯不亮 无光栅无伴音维修 图10

TCL L32M16开机指示灯不亮 无光栅无伴音维修 图11
TCL L32M16开机指示灯不亮 无光栅无伴音维修 图11
