长虹H21K60彩电二次不开机检修过程

更新时间:2017-03-01 浏览量:371

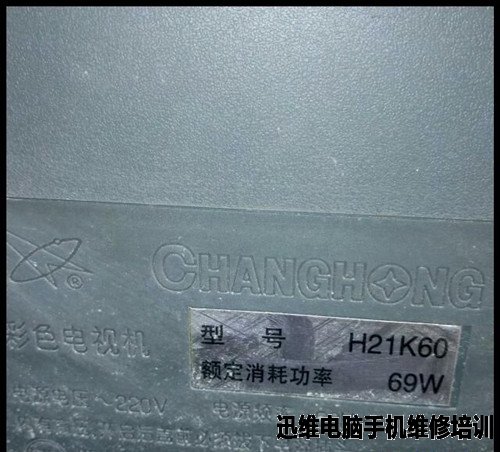

  型号:长虹H21K60彩电

  故障情况:

  解决过程:

  此台机器为二修机,上家没修好!上家说需要更换CPU存储器,但是缺件。于是机器就到我手里了,谈好价格以后把电视搬上工作台他就离开了。

  打开电视后盖,查看主板多处有补焊痕迹,前任维修员也是下了功夫的。电源部分行输出附近都拆焊过,该查的地方都动过了,已经不是原始故障了。我也是没有信心能修好它,大不了也放弃维修,废话少说晚上再做判断。过程如下:

  一、先用细颈实验主板实验(没有焊接痕迹)电视工作正常,排除显像管偏转故障。

  二、装上原来的主板,检查没有明显的短路,开机+B电压是33,5V正常是130V,待机应该是65V 左右,关机手摸R435发烫。短路T401行推动变压器次级,+B不升高,说明问题在场块或伴音块故障,检查没有短路,断开供电依旧。

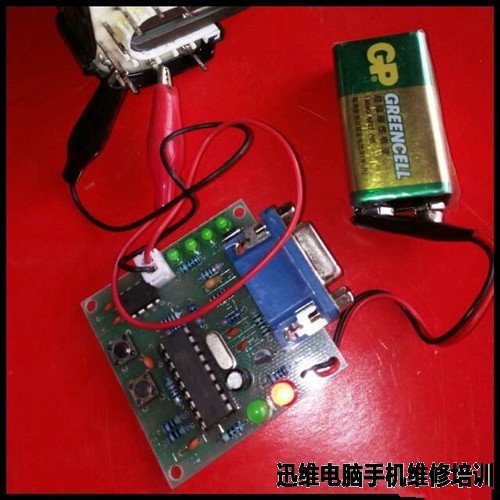

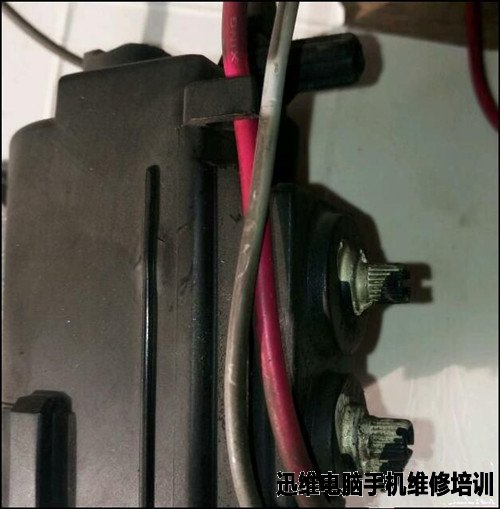

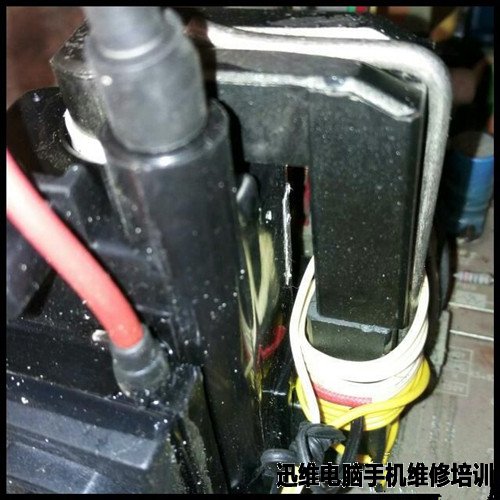

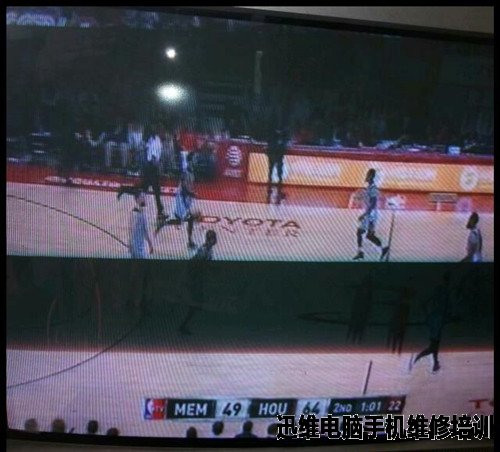

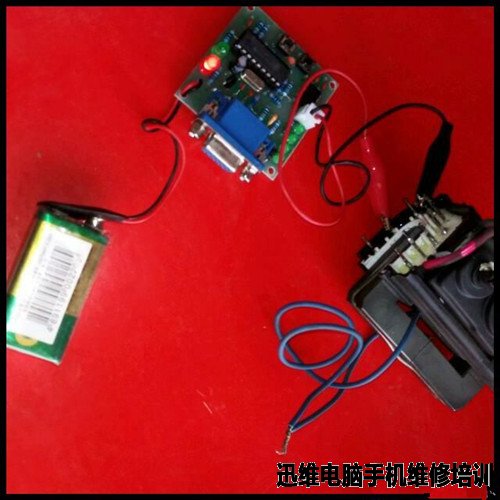

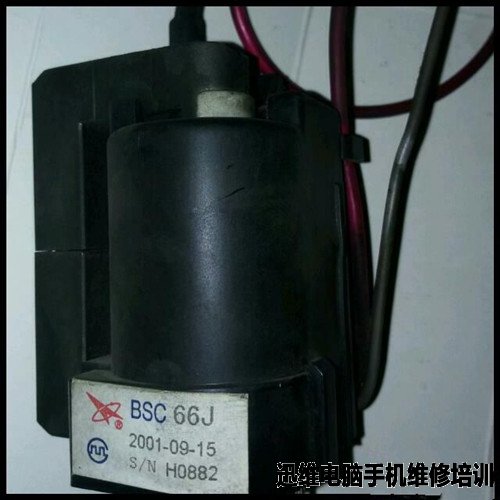

  进一步判断,断开J069跳线,+B处C561电容并100W白炽灯单试电源待机66,9V,用Q7万能手柄编码,088开机灯泡亮,电压是132,1V.说明是行输出故障,并且是过流故障。用遥控器开关机控制正常,说明CPU存储器基本正常。拆下行输出型号66J,属686号。用行输出检测仪判断是正常的,短路一圈指示灯熄灭。细看高压包有鼓包处。高压包是坏滴。行管D1651二极管档位正常,用数字表200M档位正反为1M 正常是1M和80M。行管是软击穿不容易发现。为了减少库存,用库存新高压包485号(67s)代替,两个高压包的区别是代换包没有180V,其它功能脚一样。行管用D2553,高压包在磁芯上用绝缘导线绕10圈,分别焊在+B和180VZ整流管处,开机待机65V手柄开机+B132V出现雪花光栅,接AV1信号试机,声图色一切正常。

  三、为了用户使用的安全,换2K可调把+B电源电压调整为图标的130V,疲劳试验正常,行场幅度正常,

  合盖收工。图片奉上,不当之处请指正。

长虹H21K60彩电二次不开机检修 图1


长虹H21K60彩电二次不开机检修 图2


长虹H21K60彩电二次不开机检修 图3


长虹H21K60彩电二次不开机检修 图4


长虹H21K60彩电二次不开机检修 图5


长虹H21K60彩电二次不开机检修 图6


长虹H21K60彩电二次不开机检修 图7

  长虹液晶电视维修系列专题帖:http://www.xinxunwei.com/yjwx/03017204.html
