长虹液晶电视机PT32700指示灯不亮的维修

更新时间:2017-03-08 浏览量:391

  型号:长虹液晶电视机PT32700
  故障情况:长虹液晶电视机PT32700指示灯不亮
  分析检修:
  长虹液晶电视机PT32700电源电路与之前修过的一台相同。开机后,测STB5V电压为0V,电源CPU⑤脚的5V供电正常,这说明副电源已经正常工作;同样,CPU的23脚复位高电平也正常。按理说,待机时STB5V电压也应该有输出,只有当交流电压过高、过低或PFC输出电压过高时,STB5V才无输出。现测得交流电压正常,PFC电路未工作,也就不可能过压,那是什么原因导致STB5V电压为0V呢?

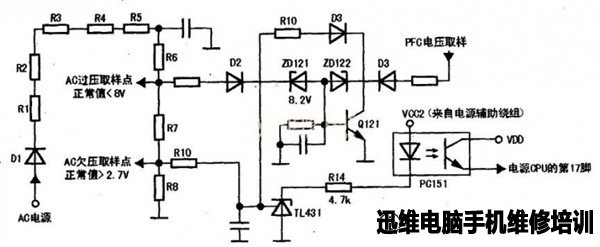

  首先检测交流电压检测电路,如图所示,CPU的17脚是交流电压检测端,正常时应为高电平。实测17脚电压为0.2V,这说明检测电路确有问题。AC电压经D1整流,R1-R5取样,R6和R7、R8分压,得到AC过压取样电压(正常值为5.8v)和AC欠压取样电压(正常值为2.7V)。当AC过压取样点电压超过8V时,此电压经R9、D2使ZD121击穿,Q121导通,通过D3、R10拉低TL431控制极(R)的电压,TL431的K极电压升高,PC151关断,CPU的17脚低电平,CPU的⑥脚停止输出STB5V ON信号。当AC电压过低,欠压取样点电压低于2.5V时,TL431的K极电压升高,同样造成CPU的17脚为低电平,STB5V电压无输出。按照这个思路,一路排查维修,故障修复。
