TCL L40V8200-3D型液晶彩色电视机不开机维修过程

更新时间:2017-03-29 浏览量:457

  型号: TCL L40V8200-3D型液晶彩色电视机
  故障情况:TCL L40V8200-3D型液晶彩色电视机不开机电指示灯可以亮
  维修过程:
  接通电源开关,彩电面板上的信号指示灯为红色,按下开机键后指示灯颜色不变(正常应变为绿色)电视机不开机

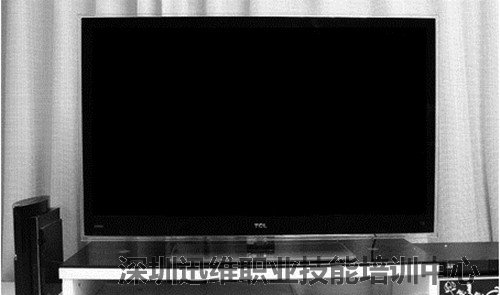

TCL L40V8200-3D型液晶彩色电视机不开机电指示灯可以亮 图1
 TCL L40V8200-3D型液晶彩色电视机不开机维修过程 图1

  由于待机指示灯能点亮,表明电源输出的3.3V-STB电压正常。接下来测主控芯片U200 (MT5325)的开/待机控制端(POWRSB )AF13脚电压(因U200引脚实在太多,为便于查询,厂家已改用字母带数字表示脚号),发现未输出正常开机低电平。查电源板除已输出3V3SB电压外,无+24V电压输出。

  根据故障现象分析,故障在数字板的可能性较大,这是因为电视机不开机的因素主要集中在数字板。例如数字板上主控芯片U200相关工作条件(正常电源、正常复位、正常的时钟振荡)不满足或内部相关电路出现故障或总线所挂元件出现问题(含电源异常)或外接FLASH程序存储器U304(HY27UF082G2B)或外接DDR数据存储器U301、U302(K2B2G1646C)、U303(H5TQlG63BFR)损坏或工作异常,均会导致主控芯片U200开/待机端(AF13)不会发出正常的开机电平,当然就会导致开关电源无法输出+24V主电压,就会导致电视机不开机。于是,决定先对主控芯片U200工作条件进行检测。经查,U200时钟端AL26、AM26有正常的时钟振荡波形;复位端AH13有正常的2.5V高电平出砚;查相关供电端电压基本正常,但与它相连的程序存储器U304的供电电压DVDD3V3却为0V(正常为3.3V)。而该电压是由DC/DC转换块U105 (MP1593DN)输出端③脚输出的。顺藤摸瓜检查,发现由于U105输出电流较大,发热量大,使输出端③脚焊点已出现裂纹,补焊后试机, TCL L40V8200-3D型液晶彩色电视机不开机的故障排除,正常开机了。
