机器型号：长虹液晶电视机3D42A6000IV

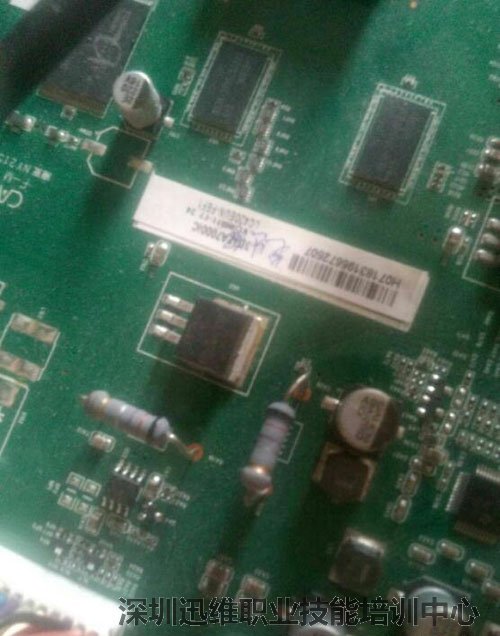

长虹3D42A6000IV液晶电视机无声无图维修　图1


　　长虹液晶电视机无声无图，通电红灯亮，按待机红灯闪烁熄灭



　　故障现象：



　　通电红灯亮，按待机，可以看到红灯闪烁，然后熄灭，但液晶电视机无声无图，也无背光。



　　维修过程：



　　先把门窗关上，开机后，用手电照屏，经过长时间观察，发现液晶电视机无声无图，不是黑屏。拆盖测试电源板输出电压，发现待机5V有，按待机之后，有输出5伏，有开启信号和亮度信号，但背光不亮，发现电源板上24伏无输出。测量24伏，发现无短路，怀疑是不是主板上有问题，有一个重要的信号没送过来，或者是主板程序坏，或者是有保护在起作用。查了一下午，无果。



　　吃了晚饭再次继续，把电视维修电源，接到电源板上，提供24伏电压。开机后，发现有开机声音，背光也亮了，但屏上无图像。测量上屏电压，无电压。奇怪了，这是什么回事？东搞西搞了二个小时，累了，查到下载了这个机子的维修手册和图纸。图像上发现，只要把5伏待机加到STB，就可以实现强制开机。这时，还是有5伏，无24伏，再查24伏的来源。发现24伏的供电，是和5伏供电不是同一个变压器出来的。

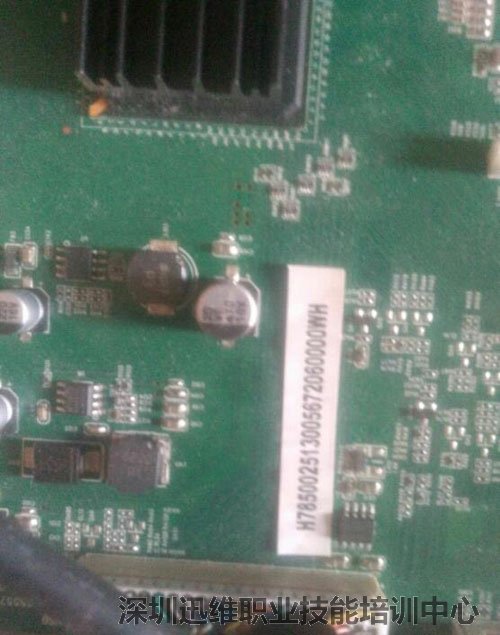

长虹3D42A6000IV液晶电视机无声无图维修　图2

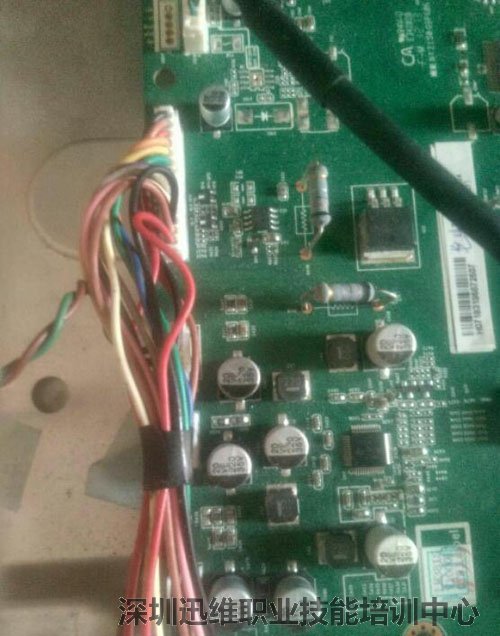

长虹3D42A6000IV液晶电视机无声无图维修　图3



　　而且它这个变压器，还分成两部分，一部分24伏供给恒流板，一部分供给驱动板。那就知道了，为什么给加上24伏后，背光正常了，驱动板却不正常呢。再次检查驱动板，最后发现，原来这一部分的24伏，它由二条电源板提供过去驱动板，而且这个每条电源板也都是独立的，一条供给音频部分电路，一条经过降压，提供给屏上电压用。



　　我把24伏加到上面时，断掉供给屏电压的那一条，插上维修电源的24伏，结果造成提供给屏电压那一路没有电压，所以才出现了正常开机，但有开机声音，但无屏上图像的故障。再查24伏电源管理芯片L6599D,发现有VCC12伏，有震荡输出1.几伏，但无FB，无其他的电压。很有可能是后级取样部分出问题，造成保护了。



　　查了下这个电源板，价格不高，决定给客户报换电源板的价格。到时候无聊时再把这个旧电源板慢慢研究下。

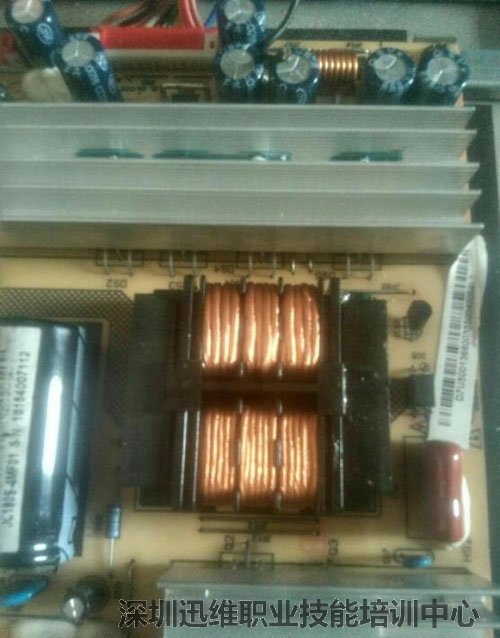

长虹3D42A6000IV液晶电视机无声无图维修　图4

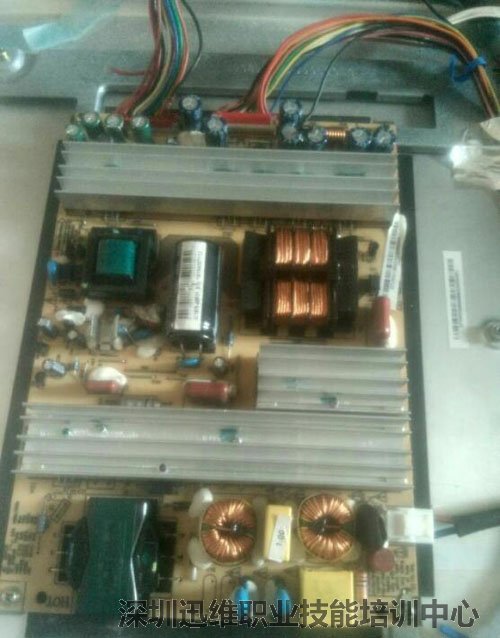

长虹3D42A6000IV液晶电视机无声无图维修　图5

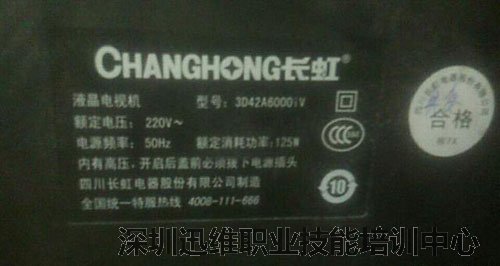

长虹3D42A6000IV液晶电视机无声无图维修　图6



　　分享结束，长虹的3D5000，6000，7000系列，都是用的这个电源板，它的24伏输出比较特别，驱动板那边，也把24伏分成两路不同的电路。所以大家维修到这些机型时，注意这个特点，就行了。
