惠普4416s红屏维修案例分析

更新时间:2016-05-28 浏览量:507

  一台同行的惠普4416s,拿过来上电2A多,有进系统的声音,屏不亮。拆开看,以前修过北桥。用风枪吹了下显卡,亮了。上BGA加焊,好了后特意试了下,可是装机后再开电流1.4了,拆了加焊北桥,好了后试机红屏了 。

惠普4416s红屏维修

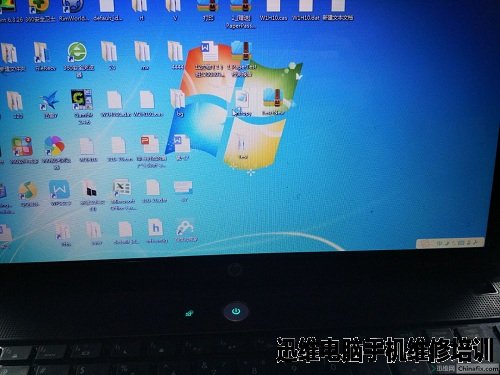

惠普4416s红屏维修(图1)

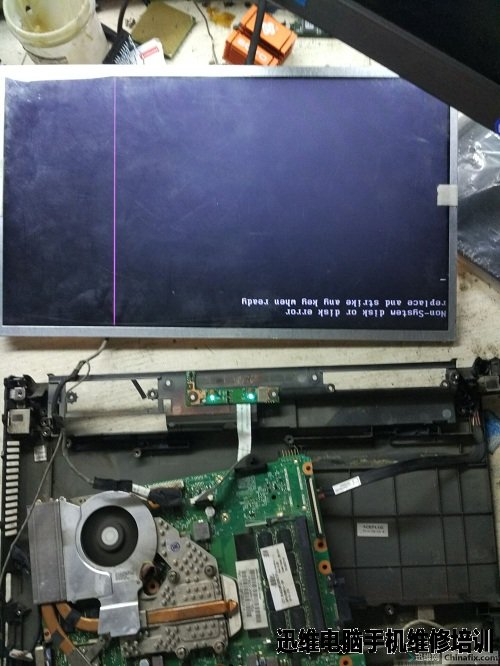

  外接正常,然后打了遍主板屏接口的LVDS,全是480多,正常。上测试屏,正常。

惠普4416s红屏维修
惠普4416s红屏维修(图2)

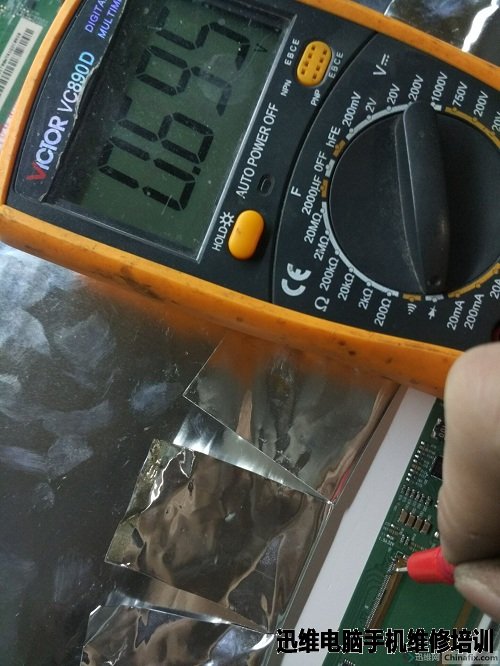

  那么问题出在屏这里,把屏拆下来打屏接口阻值,一组信号线的阻值不正常600多的300多,其他几组正常的是380多。

   惠普4416s红屏维修
惠普4416s红屏维修(图3)

惠普4416s红屏维修
惠普4416s红屏维修(图4)

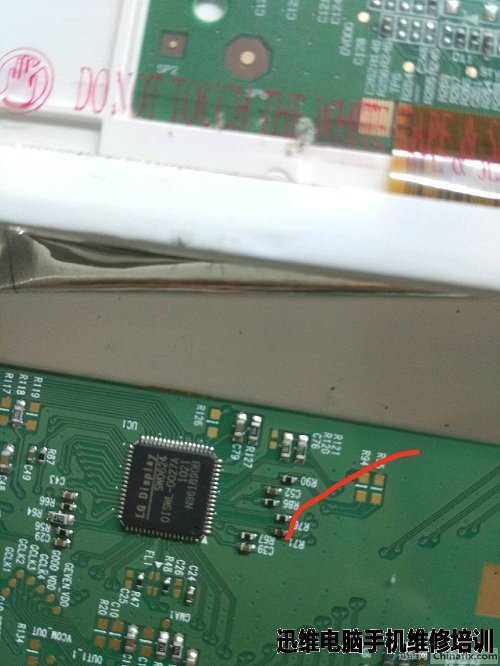

  问题出在这里,跑线找下去发现个电阻烧了。

  惠普4416s红屏维修
惠普4416s红屏维修(图5)

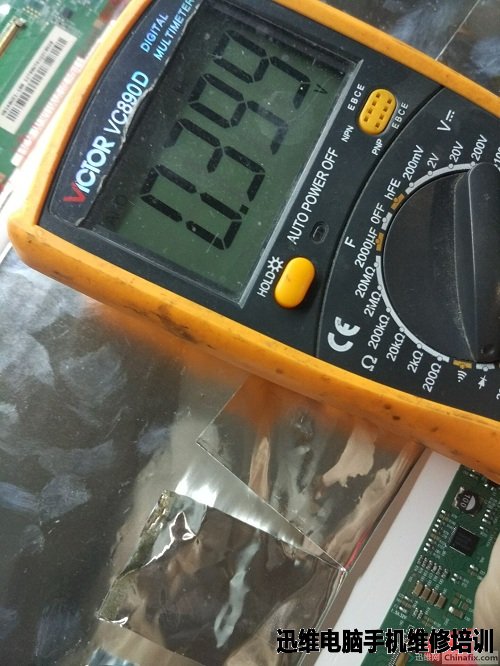

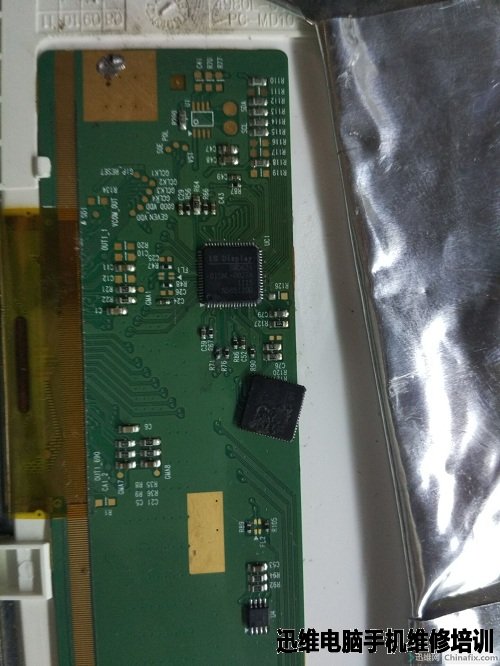

  这个电阻正常100欧的,找了个换上阻值还是这样。由于这信号是直接进这个SW0624,没的说了就它了。把它换了后阻值380多跟其他几组信号线一样了。

  惠普4416s红屏维修
惠普4416s红屏维修(图6)

  你以为就这样好了?

   惠普4416s红屏维修
惠普4416s红屏维修(图7)

惠普4416s红屏维修
惠普4416s红屏维修(图8)

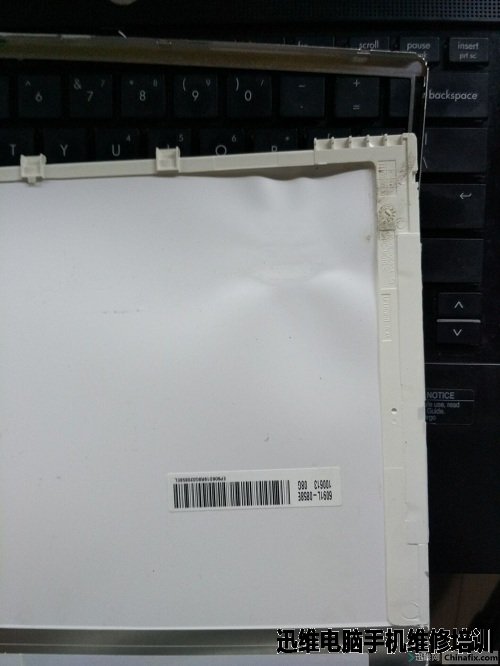

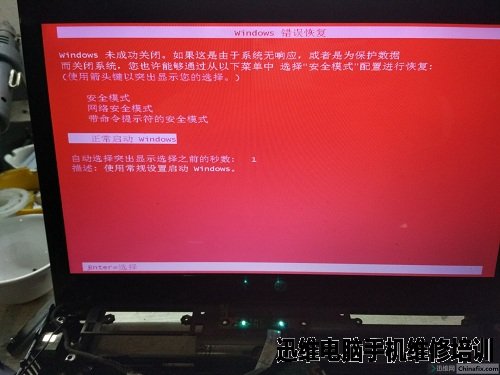

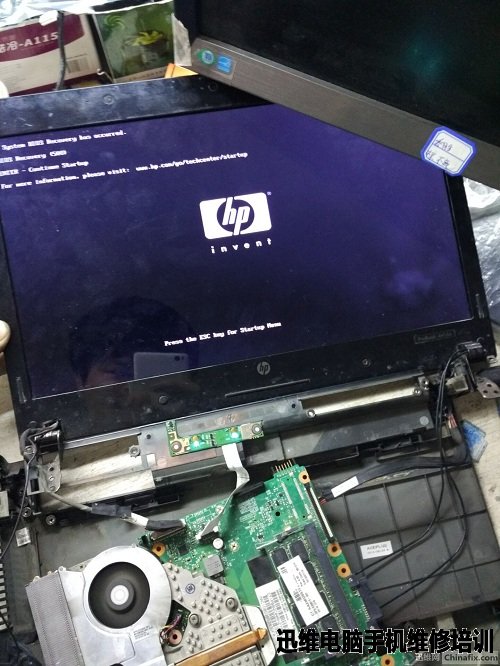

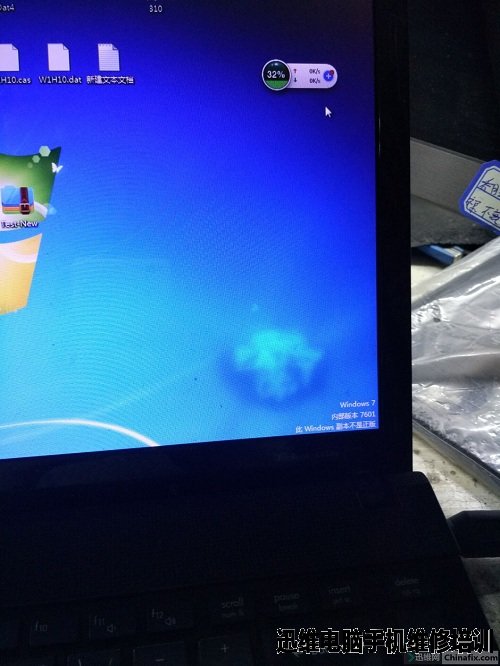

  换芯片的时候下面垫了层锡箔纸,可是并没有什么用!背光纸有点融了,把背光换了总算好了!这里算是给大家提个醒,以后焊屏上的芯片隔热一点要做好,不然就会变成这样!

惠普4416s红屏维修
惠普4416s红屏维修(图9)

惠普4416s红屏维修
惠普4416s红屏维修(图10)

  原文链接:http://www.chinafix.com/thread-966872-1-1.html
