康佳LED32F3300CE液晶电视不开机特殊故障维修案例

更新时间:2016-06-11 浏览量:14039


  型号:康佳LED32F3300CE

  故障:不开机

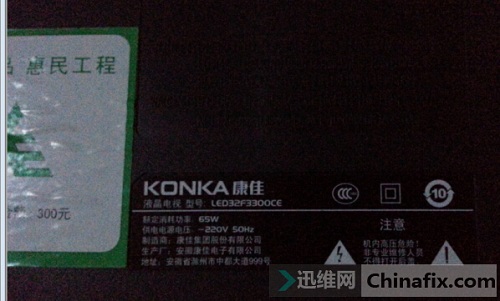

康佳LED32F3300CE液晶电视不开机 图1
康佳LED32F3300CE液晶电视不开机 图1

  同行的一台康佳LED32F3300CE液晶电视,偶尔可以开机,大部分时间无法开机。这个机型这种故障99%都为FAN6755坏,换上一个新的就好,但是这台机子已换过多块都没有解决问题,电源部分的电阻和电容和稳压管和三极管都测量也没有发现问题,经过仔细检查测量,终于把故障排除。

  康佳LED32F3300CE液晶电视不开机故障维修方法/步骤:

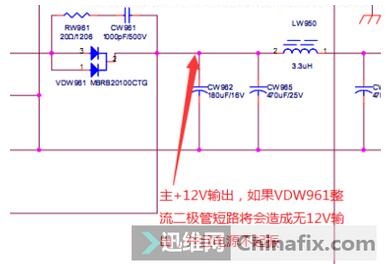

  首先检测开关电源的输出端,开机瞬间没有输出电压。

康佳LED32F3300CE液晶电视不开机 图2
康佳LED32F3300CE液晶电视不开机 图2

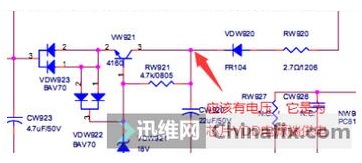

  测量整流二极管也是好的,这说明有可能开关电源没有起振。接着测量开关变压器的另一个绕组,这个绕组是为电源驱动芯片FAN6755供电的。

康佳LED32F3300CE液晶电视不开机 图3
康佳LED32F3300CE液晶电视不开机 图3

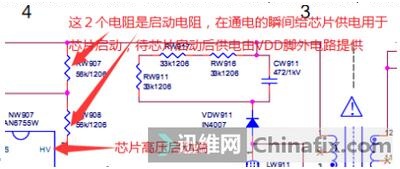

  发现此处在开机瞬间也没有电压,说明开关电源确实没有起振,查找开关电源不起振的原因。根据这个电源的工作原理,在接通电源的瞬间,整流过的市电给芯片FAN6755的第8脚高压启动端提供一个高电压,芯片得电随后检测市电是否正常,如果市电电压在允许启动的范围内芯片才能输出驱动信号,电源才能进入工作状态。检测芯片的第8脚(第7脚为空脚),发现有高电压,说明启动电阻正常,这个启动端的供电也正常。

康佳LED32F3300CE液晶电视不开机 图4
康佳LED32F3300CE液晶电视不开机 图4

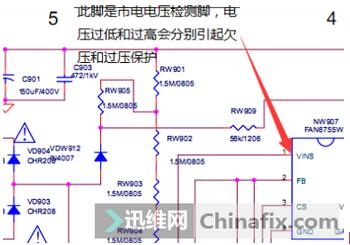

  现在极有可能是市电检测脚出现了问题,于是测量芯片的第1脚,电压只有0.8V左右。

康佳LED32F3300CE液晶电视不开机 图5
康佳LED32F3300CE液晶电视不开机 图5

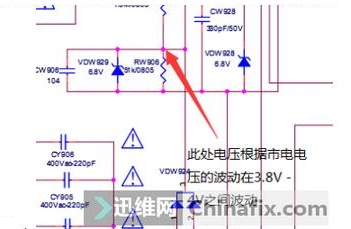

  因为原本没有搜集这个芯片的各脚正常工作时的电压,于是去查这个脚的外围分压电阻。根据图纸及实物,发现这个脚是通过4个1.5M的电阻和一个51K(实物用的是75K)的电阻串联分压得到,根据串联分压原理这处电压应该是在3.8V左右,很显然这个电压是不对的。

康佳LED32F3300CE液晶电视不开机 图6
康佳LED32F3300CE液晶电视不开机 图6

  于是拆下来测量这几个电阻,发现电阻RW906变值,换上一个新的电阻,不开机故障解除,康佳液晶电视恢复正常。

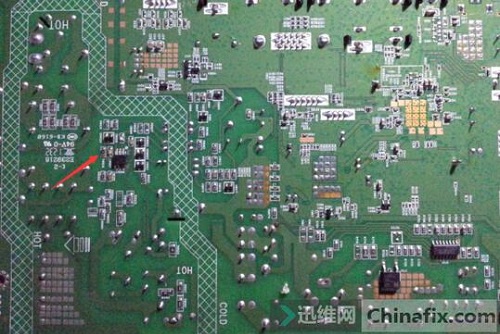

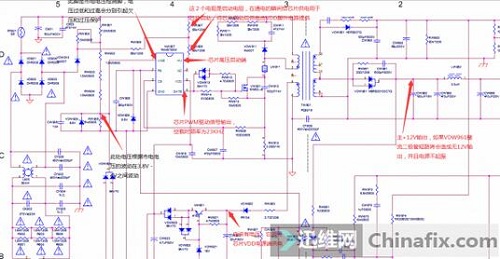

  附上全图及电路板故障实际部位图:

康佳LED32F3300CE液晶电视不开机 图7
康佳LED32F3300CE液晶电视不开机 图7

康佳LED32F3300CE液晶电视不开机 图8
康佳LED32F3300CE液晶电视不开机 图8

  文中图纸不清晰,请查看原文链接:http://www.chinafix.com/thread-973051-1-1.html

  本文作者:迅维ID:吴玮
