明基g2020花屏维修一例(原创)

更新时间:2014-07-02 浏览量:1541

屏坏,修屏电路小案例
自从发布一个可以小修白屏的帖子后,大家很热情,(帖子地址:
http://www.chinafix.com/thread-778822-1-1.html
应坛友的要求,再加上这无窍不成书的机会,我今天有幸修到这样一个机器,
故发布分享与大家,以感谢大家对我的支持,与关心(无喷)有幸的话我会再发布这方面的帖子,只要大家喜欢,

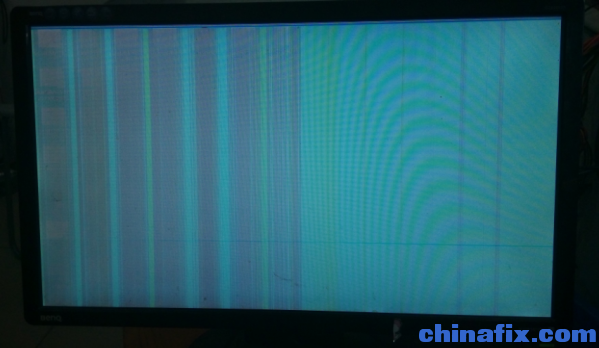

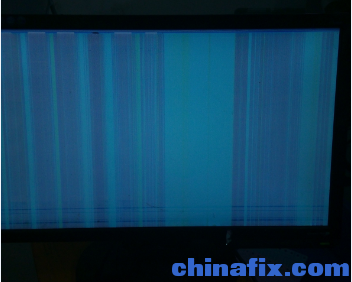

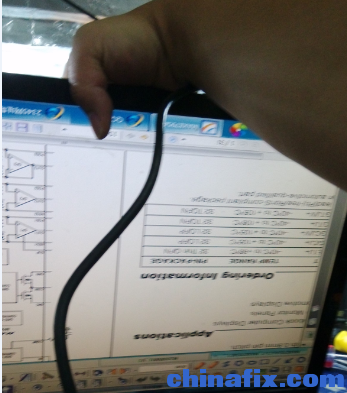

故障花屏,见下图

故障花屏
花屏图0
花屏图
花屏图1
从图中可以确认是屏的问题,下面就是拆机
拆开后直接测量四个关键供电电压

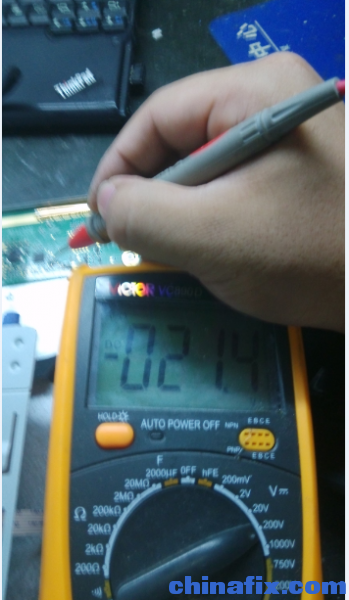

Vgh:21.4(我平时用的表没电了,刚刚上征的胜利)
如图vgh测量
花屏图

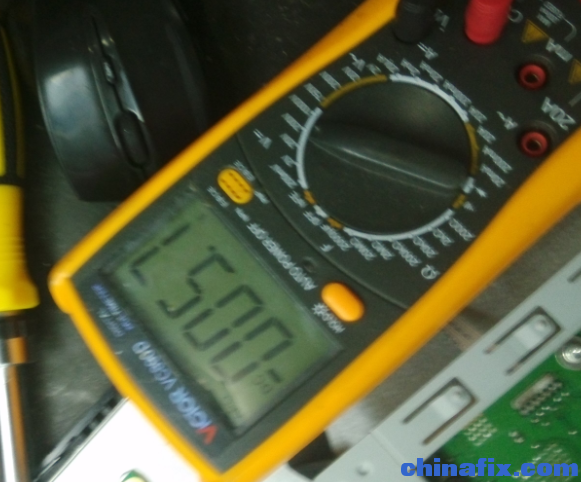

Vcom:5.7正常

vgh测量
如图VCOM测量

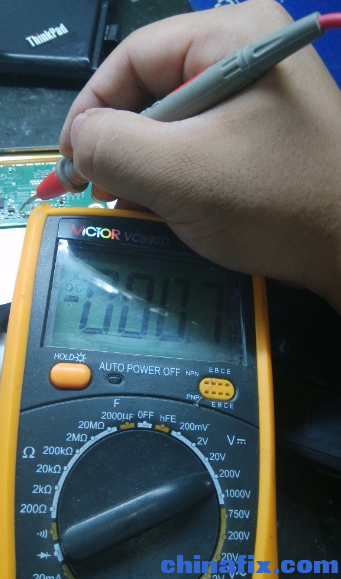

Vhl:0.7不正常
Vcom:5.7正常
看图VHL不正常图
Avdd:12V 正常(这里没有拍照不好意思合位)
好了,有了上面的测量数据,下面就好修了,有的同行对屏的电路不了解
是因为你没有电路图(说真的,这个屏的图纸我也没有,我另外一个帖子里面有屏电路的图大家可以下载了解一下),不过我们可以看
他用的芯片组合可以得出个大概思路,在结合手中的事物,大事可成(这思想与修工业液晶同理,原理完全一样,这里学习好了,也后修工业显示器,)不撤这些,
上此液晶的解决方案:MAX8795+RT8900
回复下载解决方案,下载屏的说明文档()
好了,打开图纸找到vhl,在此芯片手册中叫vgoff.(帖子中元件的编号以解决方案的为准,)

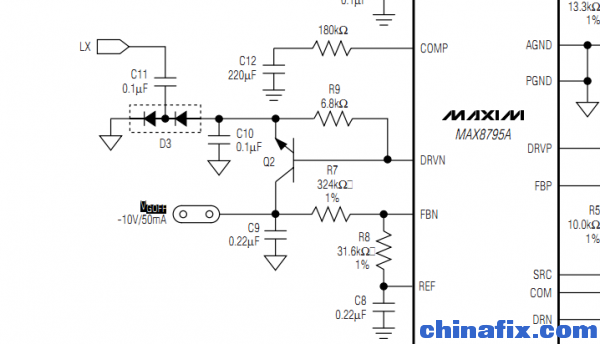

Vgoff机构图可知,
VHL不正常图
q2的C要得出-12V,条件不用我多说只要B大于E极(这里注意正负的概念)
实际测量发现DRVN为-12负,判断drvn无波输出(后来用示波器也确认了),
源头则为max8795部分损坏,这样就好办

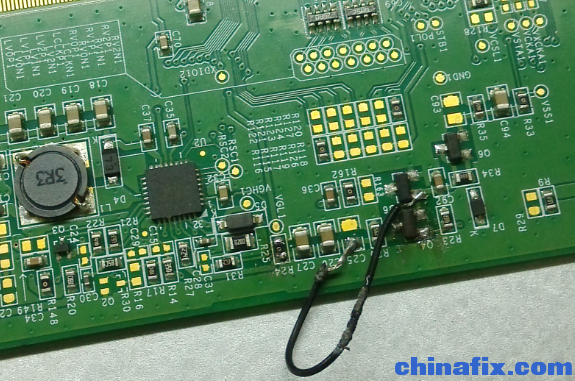

看图,短接Q2的CE极,

Vgoff机构图
看图CE短接图

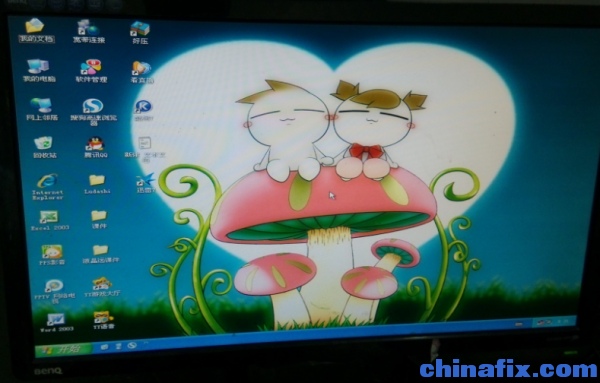

图像正常
短接Q2的CE极
正常图像
图像正常

烤机图
总结:此机飞了根线就修好了,vgl很脆弱,!
下载此液晶的解决方案:MAX8795+RT8900
