液晶屏TAB(排线)更换的方法及注意事项

更新时间:2016-11-19 浏览量:3413


  液晶电视屏、笔记本屏、电脑显示器屏出现线条后,大多最后都以报废处理。其实出现这种故障的原因,有很大一部分是因液晶屏TAB(排线)引起的;维修中把它更换即可解决问题。下面给大家介绍液晶屏TAB(排线)的更换方法及注意事项。

  1、去除TAB,清洗TAB、玻璃

  用细口热风枪边吹边撕TAB,注意控制好温度,一般200度左右比较合适。注意不要吹坏屏膜。

  撕掉后玻璃上均匀涂上少量去除液,用棉棒轻轻擦拭,去掉玻璃上残存的ACF胶。如果有些胶很难擦掉也可用薄竹板轻轻刮除。最后再用丙酮或酒精清洗玻璃,再用无尘布沾一些丙酮或酒精擦拭一遍玻璃(注意玻璃和TAB正反两面都要清洗干净),之后可贴ACF。

  排线清洗时注意要顺着导电引线擦拭,以免导电引线活动造成导电引线之间接触造成短路。

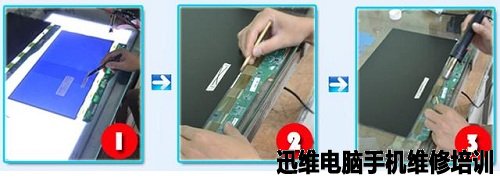

液晶屏TAB(排线) 图1
液晶屏TAB(排线) 图1

  2、贴ACF胶

  胶要尽量贴在ITO的中间,不要太靠近玻璃边缘,也不要太靠近面板ITO的根部。ACF胶的长度为左右各超出对位标示1厘米左右为最佳,长度不能短于对位标示。

  需要工具:优质尖镊子、剪刀。

  ACF贴上之后用烧热的压屏烙铁来回轻压左右移动(和熨衣服类似),使胶贴辅在玻璃上。贴好之后不要先撕下ACF胶保护膜,等屏固定在热压机平台上开始对位时再撕去保护膜。这样可以尽量避免ACF沾污。

  3、对位

  液晶屏放在热压机平台上后要调整位置,使刀头正好落在ITO上,不能压着ITO根部的楞,要离根部有一根发丝左右距离,以免热压时热压布变形挤压到玻璃ITO根部的玻璃楞。调好屏的位置后用两个磁铁固定。注意磁铁要轻拿轻放,以免损坏液晶屏。

  对位之前应当对要修的屏TAB排线结构有所了解,不能对错引脚。可以在拆掉排线之前用显微镜观察排线对位标识,确保哪根线对哪根线心中有数。排线两端均有对位标示,如“◎” “+” “≡” “±”“○” “〓” “⊙” 先用手将排线放到最接近的位置,然后再用烧热的修屏烙铁轻压着排线将排线移动到正确位置。

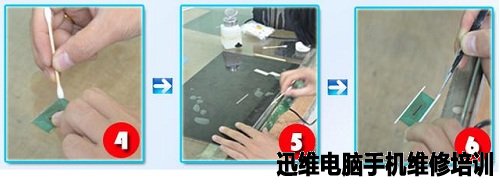

液晶屏TAB(排线) 图2
液晶屏TAB(排线) 图2

  4、 预压

  对位好之后,垫上热压垫(热压垫长度和贴的ACF胶长度一样即可)。要进行3秒左右的预压,预压压力要调小至0.1MPA左右。预压后若对位没有偏移即可进行本压操作,如预压后排线偏移,需再用压屏烙铁压着移动排线进行调整。

  5、 本压

  热压机开机若干分钟后才能达到设定温度,当发现温度指示灯由一种颜色变为另一种颜色时即表示达到了设定温度,可以进行本压。本压温度一般为200度,压力一般为0.2MPA左右。

  有些屏会出现预压后对位无偏移,但是本压后对位偏移,这是需要加大预压时间和预压压力,可多次预压。

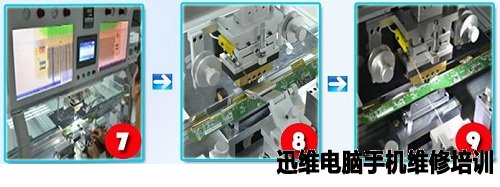

液晶屏TAB(排线) 图3
液晶屏TAB(排线) 图3

  当然,有些大师可以不用压屏机器,仅用一把风枪,就可以完成换液晶屏TAB排线的更换任务;简直不可思议,让众多维修人员望尘莫及!
