此机为转修机，一位修制冷的同行送过来的。他换过FSQ510副电源块，还是没反应，不敢修了。 此电源板型号为40-1A112C-PWD1XG。

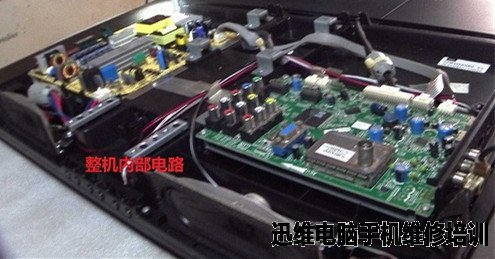

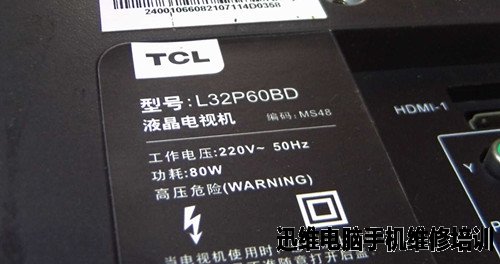

TCL L32P60BD电源板维修（图1）

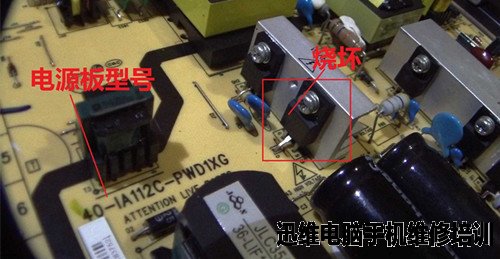

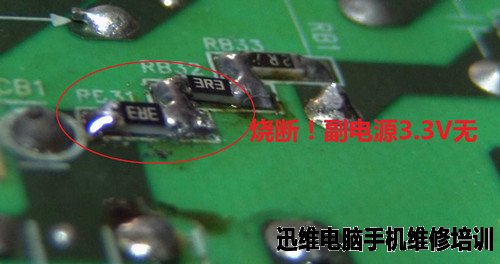

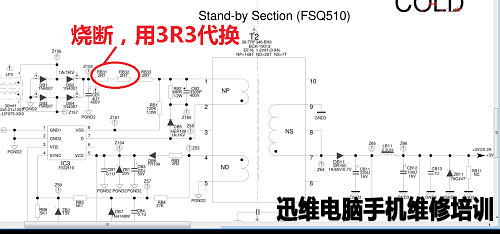

　　拆盖仔细观看，副电源FSQ510已换新。测限流电阻RB31、RB32（2R7）一个烧断、一个已拆掉没装，我全用3R3电阻装上。再测3.15A的保险也断了，换新！由于保险断了，不敢轻意上电试机。仔细测副电源各元件，没发现有短路情况。


TCL L32P60BD电源板维修（图2）


TCL L32P60BD电源板维修（图3）


TCL L32P60BD电源板维修（图4）

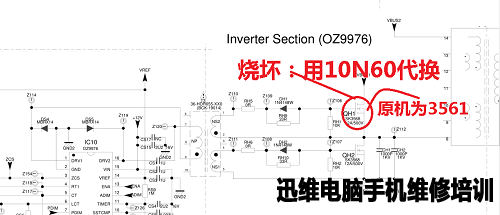

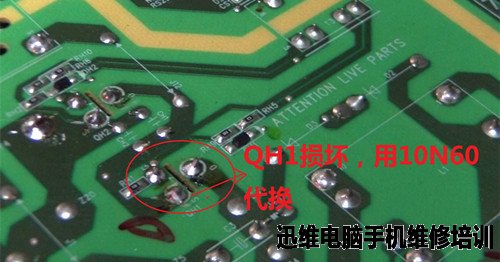

　　此机是副电源（FSQ510）工作后，输出3.3V，P-ON接通3.3V后，通过转换电路，使继电器吸合，主电源（FA5571N）才开始工作。测PFC电路（L6563）外围元件，没有短路情况。再测背光电路的一个场效管QH1时，发现此管短路了！换之。


TCL L32P60BD电源板维修（图5）


TCL L32P60BD电源板维修（图6）

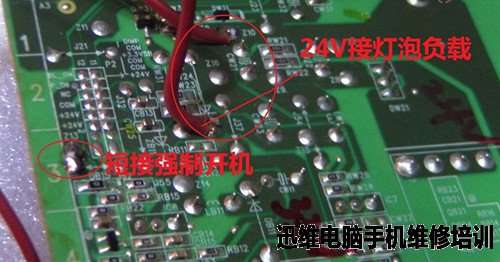

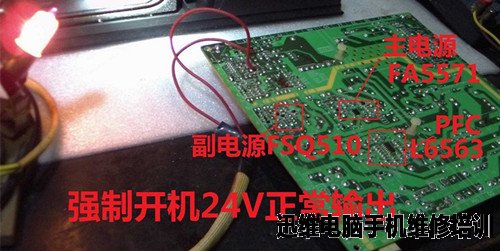

　　用24V灯泡做负载，P-ON接到3.3V电路上，上电试机，24V灯泡立即亮了，说明电源已修复了。


TCL L32P60BD电源板维修（图7）


TCL L32P60BD电源板维修（图8）



TCL L32P60BD电源板维修（图9）

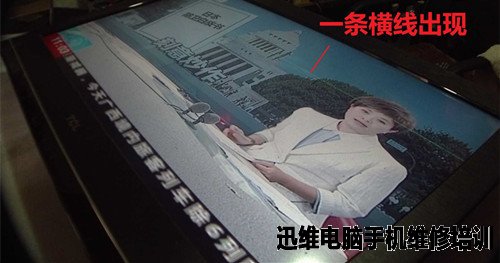

　　将电源板装回电视上，上电接信号线，图声正常出现，不过图像上却见一条横细线！无能为力了。


TCL L32P60BD电源板维修（图10）
