康佳彩电35011935型电源极电路图与实测数据

更新时间:2016-12-08 浏览量:322

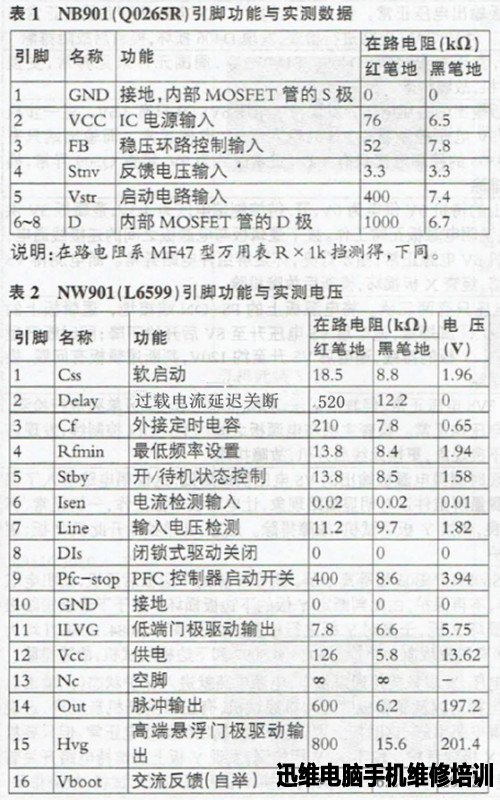

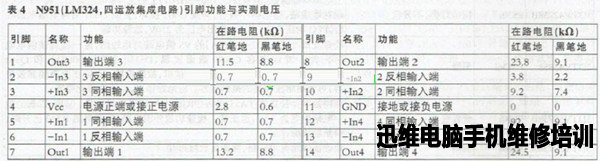

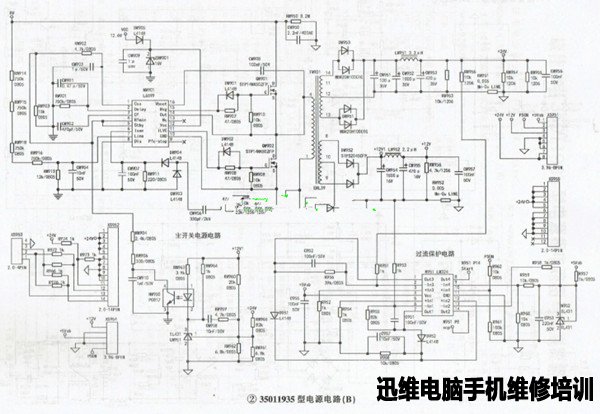

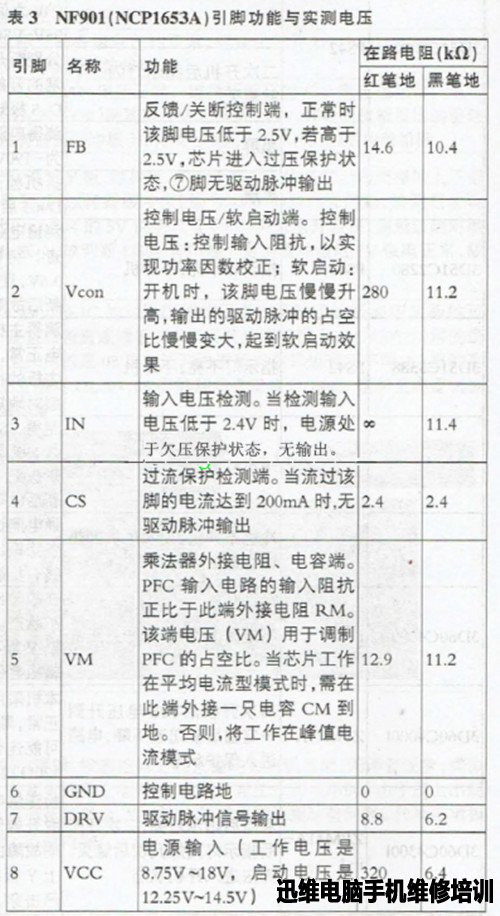

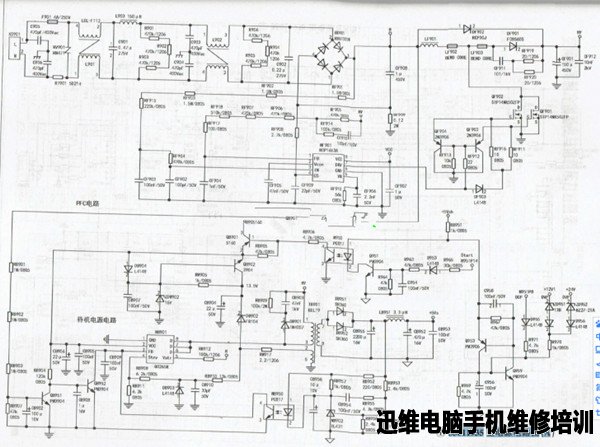

  该型电源板主要用于康佳LC37DES30C 、LC40GS60DC 等型液晶彩电中, 其电路如图1 、图2所示,主要IC 的引脚功能与实测数据见表1-表4。













  康佳液晶电视维修系列专题帖:http://www.xinxunwei.com/yjwx/12086619.html
