创维大屏幕LED 彩电5800-P55TQC-00 电源板速修图解

更新时间:2016-12-15 浏览量:605

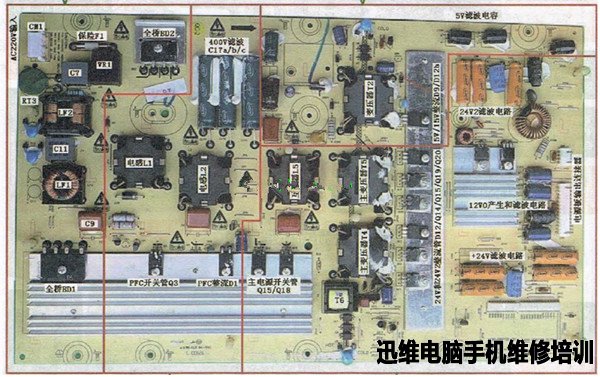

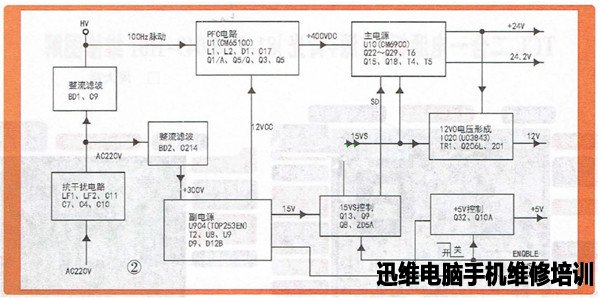

  创维大屏幕LED液晶彩电采用的5800-P55TQC-00XO 电源板,型号尾缀有0010/0020/0030/0040/0050/0070 , 型号又称为168P-P55TQC-00。集成电路采用CM6510A+CM6900+TOP253EN+UC3843 组合方案,输出5V/3A 、24V/6A、24V/1.5A 、12V/5A电压。5V/3A 电压为主板控制系统和信号处理电路供电; 24V/6A 为背光灯电路供电; 24V/1.5A 为伴音功放电路供电; 12V/5A 为小信号处理电路供电。应用于采用55LEDI0-8K81 和55LEDIX-8M82 模块组成的55E60HR、55LEDI0 等大屏幕创维LED 液晶彩电中。创维5800-P55TQC-00XO 电源板实物图解见图1 所示,电源板电路组成方框图见图2 所示。



图1

  抗干扰和市电整流滤泼电路:利用电感线图FL1、FL2 和电容器C7、C4、C10、Cll 组成的共模、差摸滤波电路,一是滤除市电电网干扰信号, 二是防止开关电源产生的干扰信号窜入电网;滤除干扰脉冲后的市电通过全桥BD1整流、电容C9 滤泼后,因滤波电容容量小,产生100Hz脉动300V 电压,送到PFC 电路。RV1为压敏电阻、RT3 为限流电阻, Fl 为保险丝。

  副电源:由内含振荡驱动和开关管的厚膜电路T0P253EN( U904) 、变压器T2为核心组成。AC220V 经BD2整流、C214滤波产生的+300V 电压经T2的初级为U904 的7脚内部内部开关管供电,同时经R903 、R910 为U904 的①脚提供启动电压,副电源启动工作, U904 内部开关管的脉冲信号在T2中产生感应电压,次级感应电压经整流滤波后产生5VSB 电压,为主板控制系统供电;产生15V电压,遥控开机后输出15VS 电压,为主电源驱动电路供电;同时热地端输出12VCC 电压,为PFC 驱动电路供电。15VS 和24V 电压经AP3843CM(IC201) 、Q201-Q203、Q206 组成的电路形成12V0电压,为主板小信号处理电路供电。

  PFC 电路由驱动电路CM6510(U1),激励管Q1/A、Q5/A ,开关管Q3、Q4 ,储能电感Ll 、L2为核心组成两个关联的PFC 电路。开机后副电源输出12VCC电压经Q6、ZD12 稳压后为U1的7脚供电.该电路启动工作.Ul 从8脚输出激励脉冲,经激励电路放大后,分别推动Q3 , Q4工作于开关状态.与储能电感Ll 、L2和PFC整流滤波电路D1和C17a/b1c 配合,将供电龟压和电流校正为同相位,并将供电电压提升到400V,为主开关电源供电。

  主电源电路: 由驱动电路CM6900( U10) 、推动电路Q22-Q25 、推动变压器T6 和半桥式输出电路开关管Q15、Q18. 变压器T4、T5 为核心组成。遥控开机后,副电源输出的15VS电压为U10供电, PFC 电路输出的400V电压为半桥式电路开关管供电.主电源启动工作, 一是U10的13、14脚输出相位相反、幅度相等的激励脉冲,经推动电路放大后,通过T6 推动半桥式输出电路MOS 开关管Q15 、Q18 轮流导通和截止,其交流电流在变压器T4、T5 中产生感应电压;二是U10 的11、12脚输出相位相反、幅度相等的同步整流激励脉冲,经Q26-Q29 放大后推动T4 、T5 次级Q14、Q15、Q19、Q20同步整流,产生+24V电压,D12整流产生24V2 电压.为主扳和背光灯电路供电。

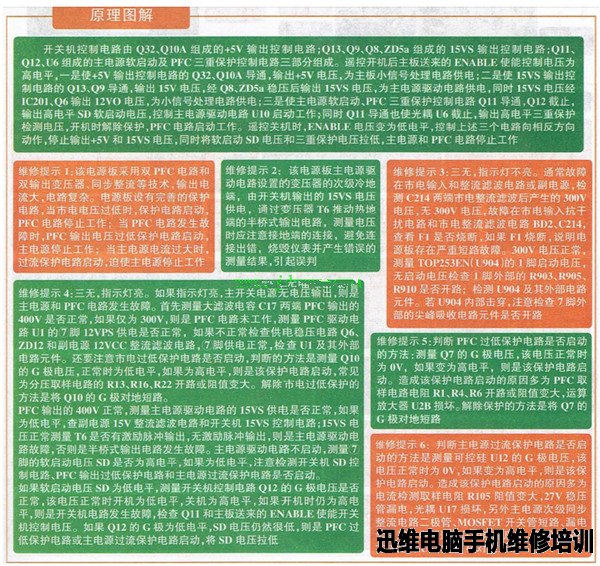

图2


图3
