很多的初学者对于该如何区分液晶屏的接口类型是很头疼的，究竟它是LVDS的屏，TTL的屏还是RSDS的屏？总是很难搞得清楚。那么我们该如何的快速的识别出液晶屏的接口类型？下面就从屏的屏线接口的样式来对接口的类型来做出分类的介绍，以便大家快速的识别屏的接口类型。



　　一、接口

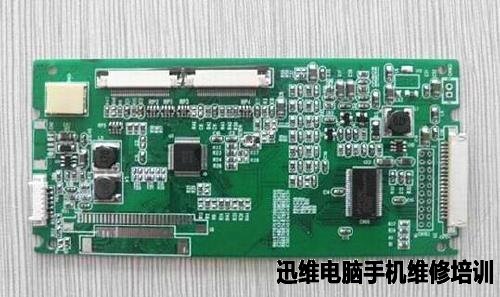

液晶屏的接口 图1

　　接口主板



　　（一） TTL的屏接口样式

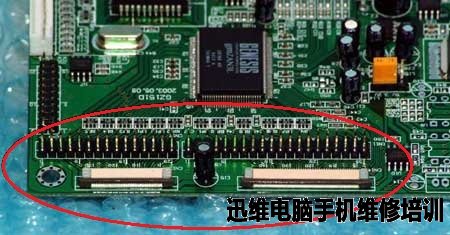

液晶屏的接口 图2



　　D6T（单6位的TTL）：31扣针、41扣针。对应的屏的尺寸大多都是笔记本的液晶屏（8寸，10寸，11寸，12寸），还有一些部分的台式机屏15寸为41扣针接口。



　　S6T（双6位的TTL）：30＋45针软排线，60扣针，70扣针，80扣针。大多都为台式机的14寸，15寸的液晶屏。



　　D8T（单8位的TTL）：很少见



　　S8T（双8位的TTL）：有，很少见80扣针（14寸，15寸）



　　（二）LVDS的屏接口样式



　　D6L（单6位的LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆的电阻数量统计为4个）主要应用在笔记本的液晶屏（12寸，13寸，14寸，15寸）



　　D8L（单8位的LVDS）：20插针（5个100欧姆）（15寸）



　　S6L（双6位的LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）



　　S8L（双8的位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）



　　（三）RSDS的屏接口样式



　　50排线的，双40排线的，30＋50排线的。主要应用在台式机上的（15寸，17寸）液晶屏。



　　二、常规的LVDS接口液晶屏的定义

　　

　　（一）20PIN单6定义



　　1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空



　　每组信号线之间的电阻为（数字表120欧左右）



　　（二）20PIN双6定义



　　1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+



　　每组信号线之间的电阻为（数字表120欧左右）



　　（三）20PIN单8的定义



　　1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+



　　每组信号线之间的电阻为（数字表120欧左右）



　　（四）30PIN单6定义

　　

　　1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空



　　每组信号线之间的电阻为（数字表120欧左右）



　　（五）30PIN单8定义



　　1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空 30空



　　每组信号线之间的电阻为（数字表120欧左右）



　　（六）30PIN双6定义



　　1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+



　　每组信号线之间的电阻为（数字表120欧左右）



　　（七）30PIN双8定义



　　1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+



　　每组信号线之间的电阻为（数字表120欧左右）



　　一般14PIN、20PIN、30PIN大多为LVDS接口。
