螃蟹RTS5733DL固态硬盘电脑无法识别维修

更新时间:2021-05-19 浏览量:268

【硬盘型号】螃蟹RTS5733DL固态硬盘

【故障现象】固态硬盘电脑无法识别

【维修过程】

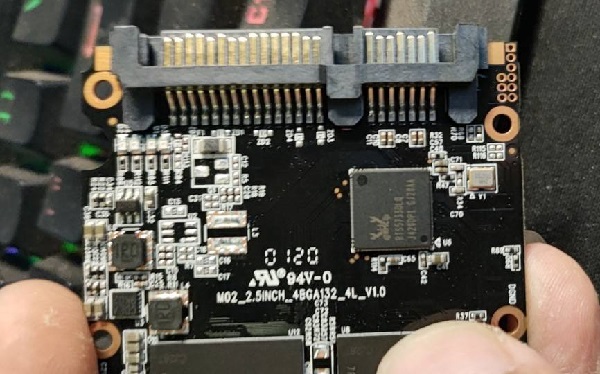

螃蟹RTS5733DL固态硬盘电脑无法识别维修 图1

  收到一个最新的螃蟹主控,接入电脑不识别,有提示音,根据经验分析,螃蟹的大脑应该丧失记忆了(掉固件),没有此类修复工具,只能通过搬板来曲线救救他了!


螃蟹RTS5733DL固态硬盘电脑无法识别维修 图2

  通过螃蟹的RTS5732的软件识别了闪存颗粒的ID,通过ID查询后,得知了这个颗粒是 Inter 20nm的 单颗32G 的MLC颗粒,可以和2246XT主控通用。找来板子,发现接口和颗粒不匹配,然后又找来接口,都备齐了,开始搞他。


螃蟹RTS5733DL固态硬盘电脑无法识别维修 图3

  大螃蟹送上手术台,开始手术。

  首先要分析颗粒信息,刚才已经通过软件分析了,这个颗粒是Inter 20nm 2CE 1CH 单颗32G 的MLC颗粒。

  通过颗粒信息,得知可以用2246XT的主控,找来主控板,和匹配的接口。

  知道以上的信息就开干吧。先把颗粒吹下来,旋风风枪,一定要快准狠,大家一定要切记,原版锡都是高温锡,400度,3挡风,15秒,镊子取下。



螃蟹RTS5733DL固态硬盘电脑无法识别维修 图4

  调整要上的板子的CE位置(2246xt),四贴颗粒,一搬跳线,都是贴1537。大家切记,一定要先跳线,很重要。如果布先把跳线调整好的话,后面上颗粒的时候,你很容易会怀疑,颗粒没有焊好,导致CE认不全。

  根据颗粒品牌,我这个是inter的颗粒,一半都不需要toogle,所以要把Toogle拆下。不然读不出CE。

  颗粒拆下来后,有的焊点可能不光泽,一定要先上一遍锡,再除锡。2246xt的板子,原版上的锡球直接吸掉。

  然后用850洗板水,清洗颗粒和2246XT的焊盘。一定要光泽,平整。给颗粒植球,0.45中温锡球。

  焊接颗粒。焊接前,2246xt板子上要用棉签擦一边焊膏。颗粒对准一脚,放在准确位置,稍微偏一丢丢的地方,不到太偏,然后350度,2挡风均匀受热,看到颗粒自动归为后,用镊子轻轻按压一下,就OK了。或者轻轻推动一下,能自动归位,也可以。记住一定不要是使劲太大。

  量产,换接口,测试(一定要跑RDT,切记)完美修复!
