华硕主板上电保护

更新时间:2016-03-01 浏览量:1048

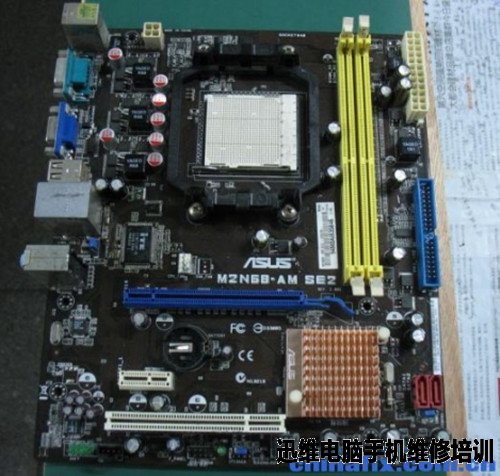

  主板维修课程已经学了一半,在跳蚤市场买了个华硕M2N68AM

  仔细看了一下表面有多处腐蚀,估计是进水了。


  据说华硕的板子不上CPU和内存也会不跑码断电,偶借了个AM2的CPU和DDRII内存上电试一下,故障依旧。

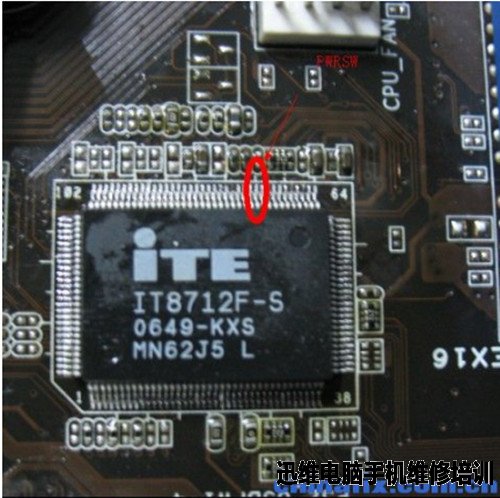

  这时第一反应可能是开机电路有问题,这个板子使用的是IT8712F-S,测IO第75脚一直为低电平。


  根据经验判断75脚在通电之后立刻变为高电平,怀疑是IO有问题。

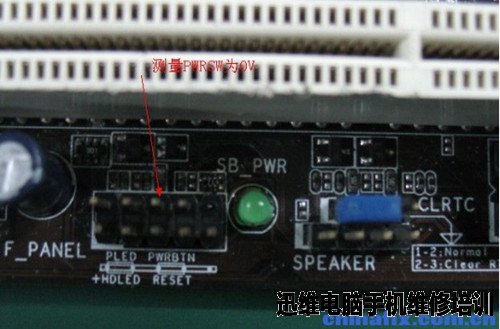

  割断IO的75脚。再次通电,主板没有出现自动上电现象,看来问题出来75脚到开关排阵那里给75脚打值是无穷大,说明开关没短路,IO75脚与PWRSW间没有断路,只是没有5VSB上拉电压。

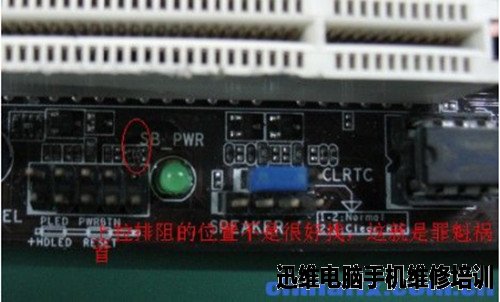

  接下来跑线,本人动手能力实在一般,找了半天也没发现上拉的5VSB电压、
  多亏饼哥,帮我找到了上拉电阻。换上一个上电开机OK。


本文作者:迅维ID(ss501514010
