技嘉b75m-d3v 不复位、无CPU供电双故障维修案例

更新时间:2016-04-11 浏览量:6512


  板号:技嘉b75m-d3v  REV:2.0

  故障:1.不复位;2.无CPU供电(老故障)

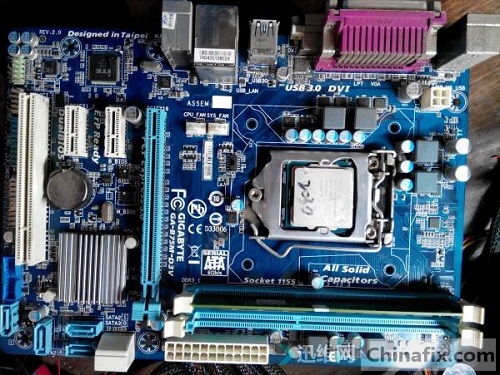

技嘉b75m-d3v不复位、无CPU供电 图1
技嘉b75m-d3v不复位、无CPU供电 图1

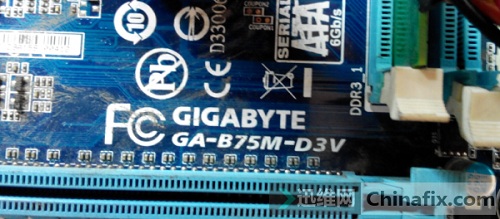

  技嘉b75m-d3v  REV:2.0型号特写

技嘉b75m-d3v不复位、无CPU供电 图2
技嘉b75m-d3v不复位、无CPU供电 图2

  技嘉b75m-d3v不复位、无CPU供电故障维修方法/步骤:

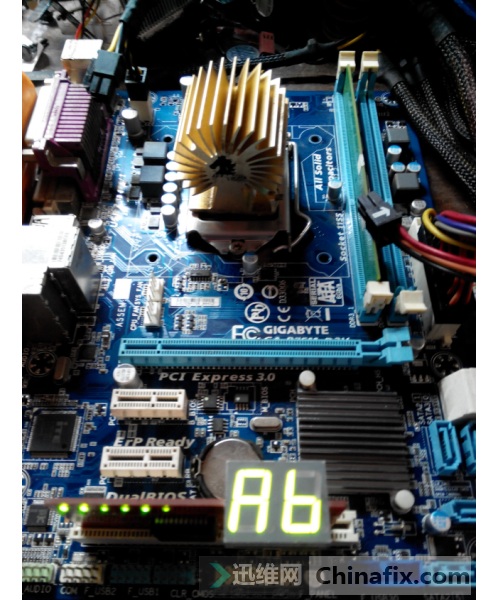

  1、把技嘉b75m-d3v主板上检测台:

技嘉b75m-d3v不复位、无CPU供电 图3
技嘉b75m-d3v不复位、无CPU供电 图3

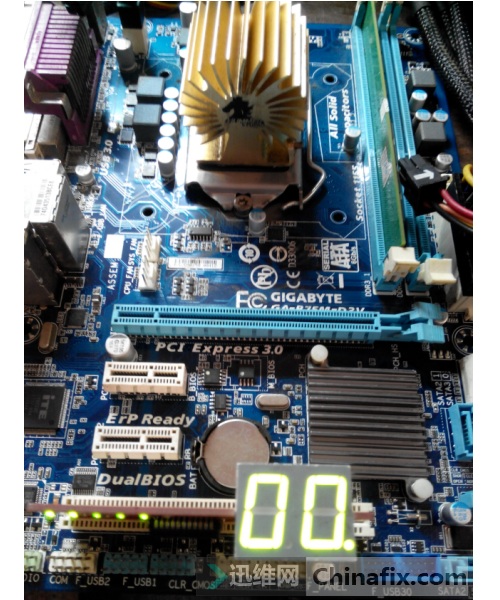

  复位不跑码,无反复重启,也不掉电。按照自己的维修思路,首先检测:

  内存:1.5V 正常;

  PLL: 1.8V 正常;

  VTT: 1.05V 正常;

  VCCSA:0.94V 正常;

  桥供电:被显卡插槽尾端和内存插槽挡住,没有检测;

  CPU :0V 不正常。

技嘉b75m-d3v不复位、无CPU供电 图4
技嘉b75m-d3v不复位、无CPU供电 图4

  接着检测:

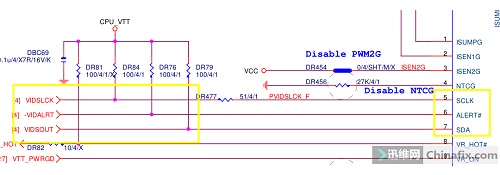

  ISL95836 9脚 EN:1.04V 正常;

  测 5~7脚,SCLK、SDA、ALERT#:电压不正常(SCK、SDA 电压0.8V左右;ALERT无电压)。

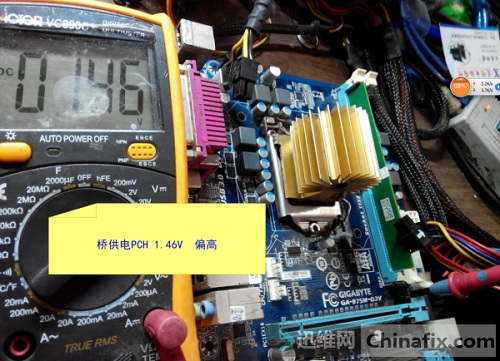

  通过检测结果来看,估计是技嘉b75m-d3v主板下半部分的问题可能性比较大。无意中感觉到桥发烫过热,检测桥供电1.46V,不正常。

技嘉b75m-d3v不复位、无CPU供电 图5
技嘉b75m-d3v不复位、无CPU供电 图5

  桥供电1.46V,是不正常的,正常电压应该是1.05V。

技嘉b75m-d3v不复位、无CPU供电 图6
技嘉b75m-d3v不复位、无CPU供电 图6

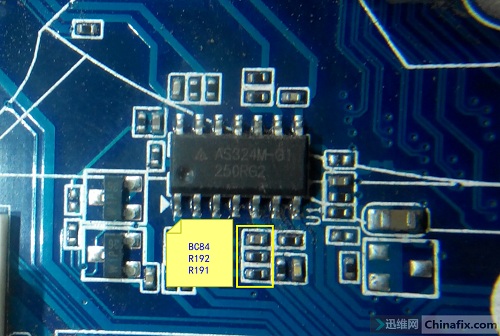

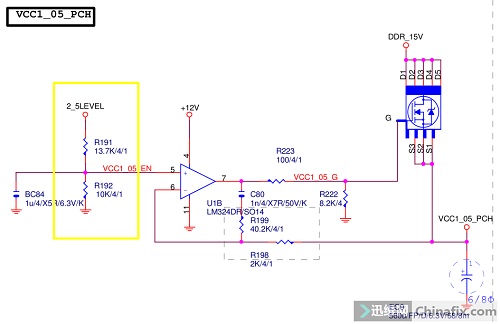

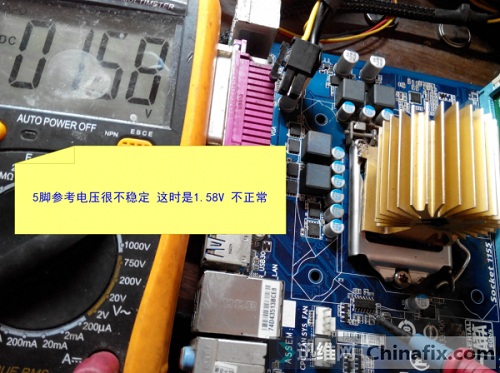

  桥供电是由基准电压2.5V和LM324 配合控制的。

技嘉b75m-d3v不复位、无CPU供电 图7
技嘉b75m-d3v不复位、无CPU供电 图7

技嘉b75m-d3v不复位、无CPU供电 图8
技嘉b75m-d3v不复位、无CPU供电 图8

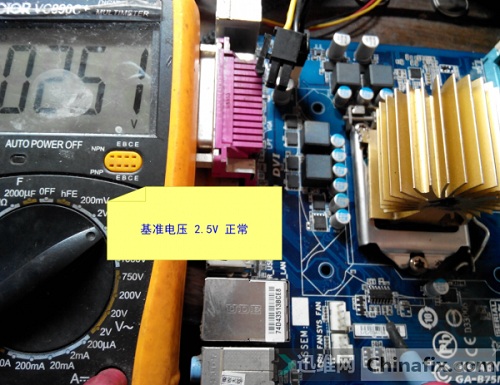

  测R191另一端基准电压2.5V正常。

技嘉b75m-d3v不复位、无CPU供电 图9
技嘉b75m-d3v不复位、无CPU供电 图9

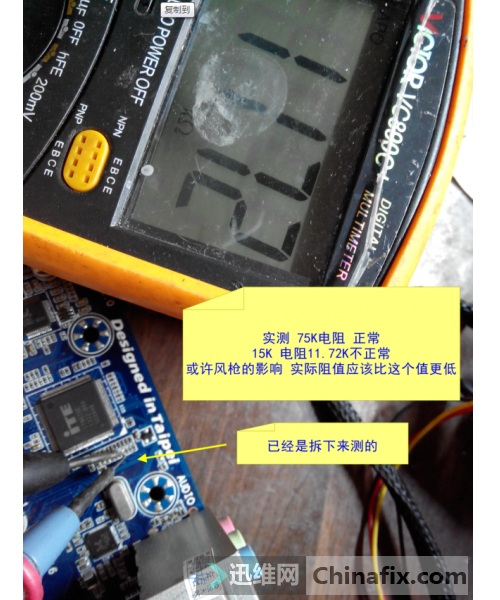

  通过以上检测,推断问题应该出在两个降压电阻上。测R192 10K正常;R191 12K不正常,正常时应该为13.7K。可能由于风枪吹的影响,实际上,故障后的R191电阻,应该比12K更低。在技嘉H61料板上找到相应的电阻13.7K 。换下坏掉的R191电阻。

技嘉b75m-d3v不复位、无CPU供电 图10
技嘉b75m-d3v不复位、无CPU供电 图10

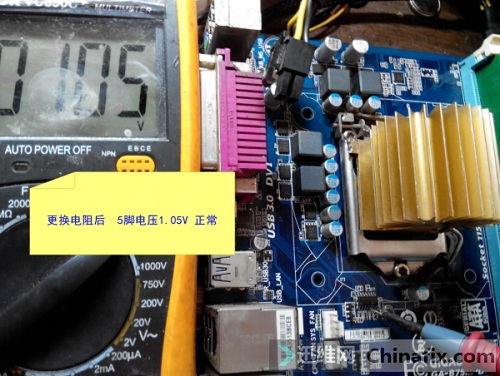

  更换后检测,这时桥供电正常了,PCH1.05V;ISL95836 5~7脚电压也有1.07V。但是,仍然不出CPU供电,不掉电,检测卡不复位。

  想换个ISL95836试试的时候,想起之前维修过的一块微星主板无CPU供电是被IO的PWOK影响的,补焊IO后故障就解决了,也许技嘉b75m-d3v无CPU供电也是这种情况呢。技嘉b75m-d3v主板IO采用了8系列常见IO IT8620E,测量一下IO 61脚 PWOK1电压。

技嘉b75m-d3v不复位、无CPU供电 图11
技嘉b75m-d3v不复位、无CPU供电 图11

技嘉b75m-d3v不复位、无CPU供电 图12
技嘉b75m-d3v不复位、无CPU供电 图12

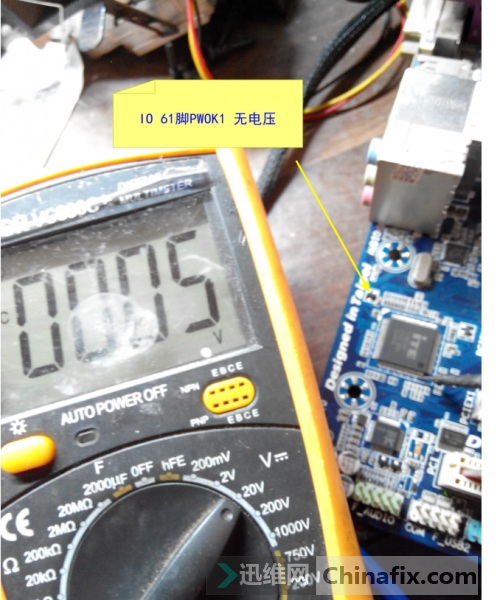

  检测结果,61脚 PWOK1 0V不正常,这个是到南桥等地方的,是告知南桥主板供电好的信号。一般来说,有了这个信号,桥会发出APWROK,然后CPU才会有真正的供电。

技嘉b75m-d3v不复位、无CPU供电 图13
技嘉b75m-d3v不复位、无CPU供电 图13

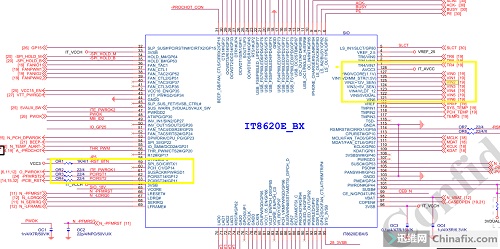

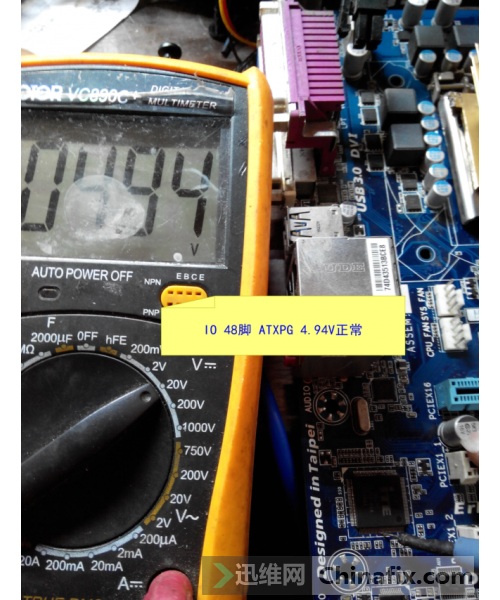

  电源PG进到48脚 4.94V,正常。我的理解是:如果PWOK要正常,还要得到3V5V 12V检测正常,才能正常。

技嘉b75m-d3v不复位、无CPU供电 图14
技嘉b75m-d3v不复位、无CPU供电 图14

  IO检测,又是12V。(技嘉这个IO 12V检测是通病,只是以前一般都是掉电故障多)

  125脚 12V检测电压是1.22V 不正常,正常的应该是2V才对。
技嘉b75m-d3v不复位、无CPU供电 图15
技嘉b75m-d3v不复位、无CPU供电 图15

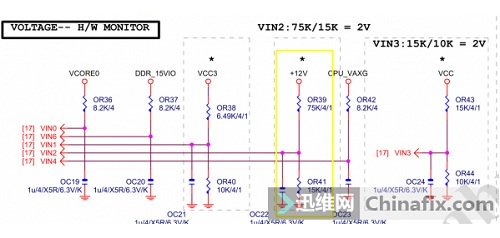

  12V 经过两个电阻降压得到2V,这里1.22V不正常,导致PWOK1不能发出。

技嘉b75m-d3v不复位、无CPU供电 图16
技嘉b75m-d3v不复位、无CPU供电 图16

  处理方法和上个贴12V检测掉电的一样。

技嘉b75m-d3v不复位、无CPU供电 图17
技嘉b75m-d3v不复位、无CPU供电 图17

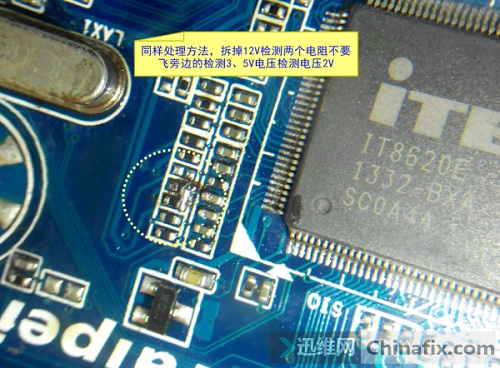

  将两个12V 检测电阻拆掉,借3V 5V检测的2V电压。

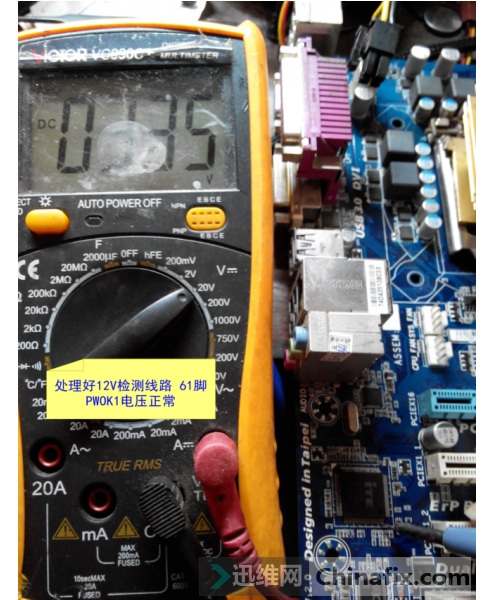

  处理好12V检测线路后,61脚PWOK1电压正常了。

技嘉b75m-d3v不复位、无CPU供电 图18
技嘉b75m-d3v不复位、无CPU供电 图18

  CPU供电也出来了。

技嘉b75m-d3v不复位、无CPU供电 图19
技嘉b75m-d3v不复位、无CPU供电 图19

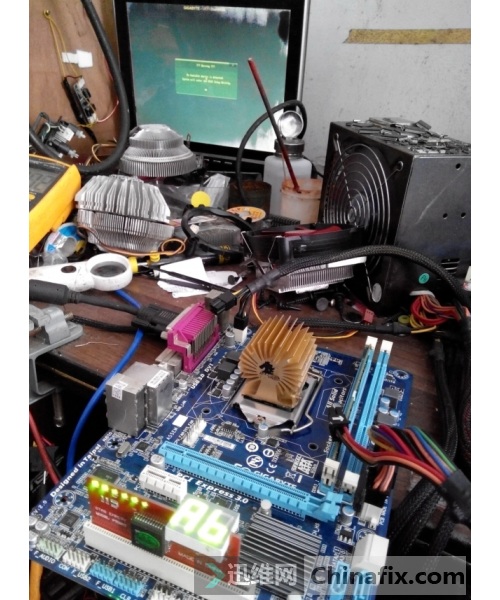

  正常跑码,完美亮机!技嘉b75m-d3v不复位、无CPU供电双故障排除,维修结束。

技嘉b75m-d3v不复位、无CPU供电 图20
技嘉b75m-d3v不复位、无CPU供电 图20

  技嘉b75m-d3v故障点:12V检测故障,导致了无PWOK,导致了无CPU供电。


  还有一个富士康的PWOK也是同样问题。富士康H61MV 是电压正常,风扇一直转,没反复重启,电压正常,PCI、PCIE、时钟复位也正常;CPU 供电是1.1V,没有出,真正的CPU供电也应该是说SVID的解码,后面也是查到PWOK的问题,和微星板一样,补焊IO,点亮后,CPU电压是0.97V左右(我的是G1620)。

  小结:英特尔芯片组的无CPU供电,或者不出真正的CPU供电,风扇一直转,不反复重启的主板维修,可以重点放在IO的PWOK上。


  本文维修参考的图纸是:技嘉的B75M-D3V和IO参考B85M-D3V

  文中图纸不清晰,请查看原文链接:http://www.chinafix.com/thread-952666-1-1.html


本文作者:迅维ID:青杏煮酒
