【机器型号】苹果A1466

【主板板号】820-00165

【故障现象】笔记本无法开机

  收到一台苹果A1466故障机,客户描述说笔记本无法开机,实测开机有咚的一声,不显示。如图:

【故障分析】背光电路

【维修过程】用手电照屏幕,有显示,确定暗屏问题。

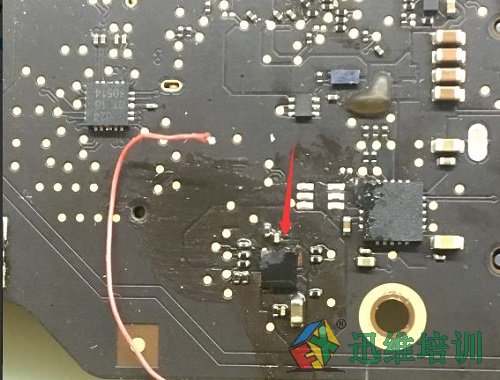

  拆机客户换过背光升压芯片LP8550,飞过线。如图:
苹果A1466笔记本无法开机维修 图1
苹果A1466笔记本无法开机维修 图1

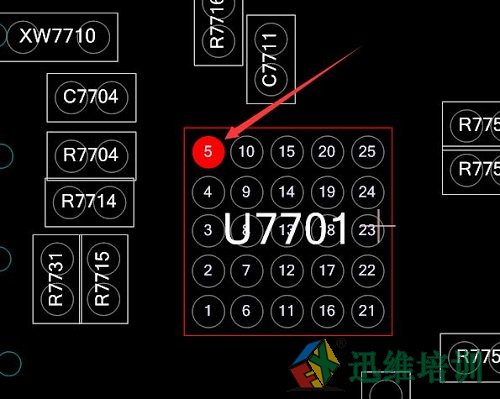

  有一条飞线掉了,另外一面是接背光升压的二极管,测背光升压的反馈脚PPVOUT_SW_LCDBKLT_FB短路。如图:

苹果A1466笔记本无法开机维修 图2
苹果A1466笔记本无法开机维修 图2

  拆掉背光芯片后值正常,换了一个背光芯片,还是暗屏,仔细检查发现背光反馈脚断线,背光反馈过孔的地方明显有烧断的痕迹。如图:

苹果A1466笔记本无法开机维修 图3
苹果A1466笔记本无法开机维修 图3

  可能是上家也发现这个问题,飞线没飞好。重新飞线后故障排除,完美亮机!
