宏基5560G笔记本无法开机,触发掉电维修案例

更新时间:2018-03-05 浏览量:1341


【故障机型】宏基5560G

【主板板号】JE50 SB MB 10338-1M

宏基5560G笔记本无法开机,触发掉电维修 图1

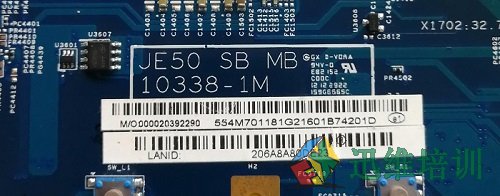

主板板号

【故障现象】笔记本无法开机,触发掉电

宏基5560G笔记本无法开机,触发掉电维修 图2

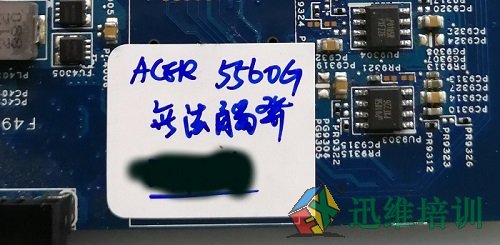

故障现象

【故障分析】触发掉电,一般先找有什么电压不正常。

【维修过程】

  一块ACER宏基5560G主板,说不触发,主板上桥和好多地方都被动过。

  测电感对地没发现异常。通电,电流在0.020左右,触发没反应。看桥被上家搞的脏脏的,直接换个桥还是一样。我想会不会上CPU才能上电啊!刚好有两CPU,一个坏的一个好的,但是混一起了。随便上一个,发现自动触发到1A了。另一个不触发。

  断电后,发现能自动触发的是坏的,CPU供电对地短路,而好的不触发。

宏基5560G笔记本无法开机,触发掉电维修 图3

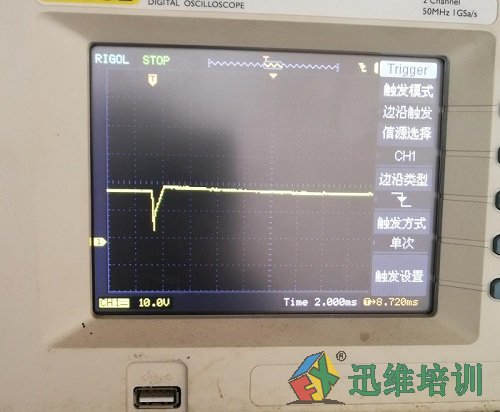

示波器抓波形

  拿出示波器来测,发现主供电被拉低。这机器应该是自动触发后,发现有问题就不能触发,被误认为不触发了。

  根据波型分析,可以被MOS拉低的,具体哪一对不好说。平时可以一组关闭的慢慢关掉,直到关掉某路不自动触发掉电,那组就可能有问题。

  现在这机器,刚才坏CPU能上电,那可以拿来看看什么电压没出排查。坏CPU电流上到1A除了CPU和APU_VDDNB其他电压都出了。

宏基5560G笔记本无法开机,触发掉电维修 图4

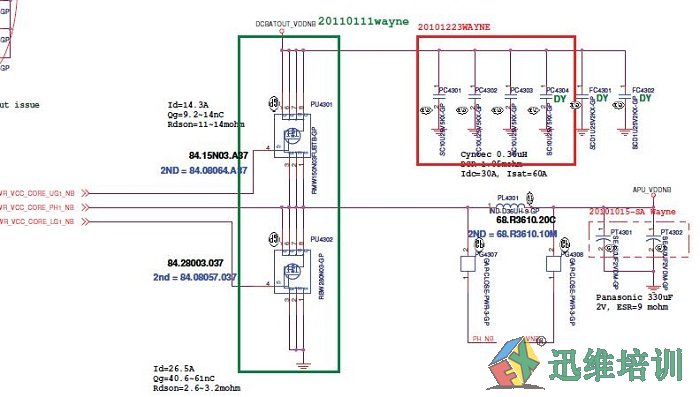

电路图

  APU_VDDNB这边是上下管模式,CPU供电是复合MOS管,先拆简单的。

宏基5560G笔记本无法开机,触发掉电维修 图5

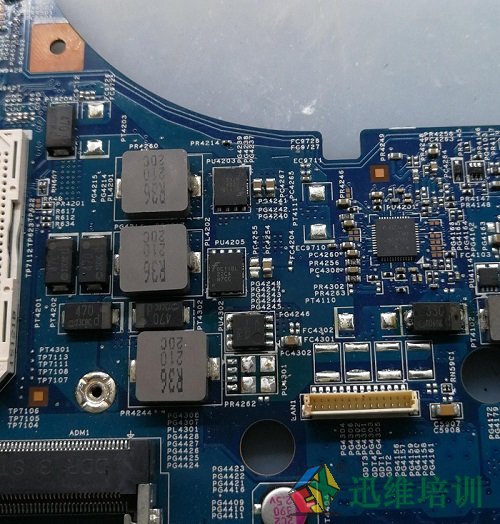

拆PU4301上管

  拆掉PU4301上管。

宏基5560G笔记本无法开机,触发掉电维修 图6

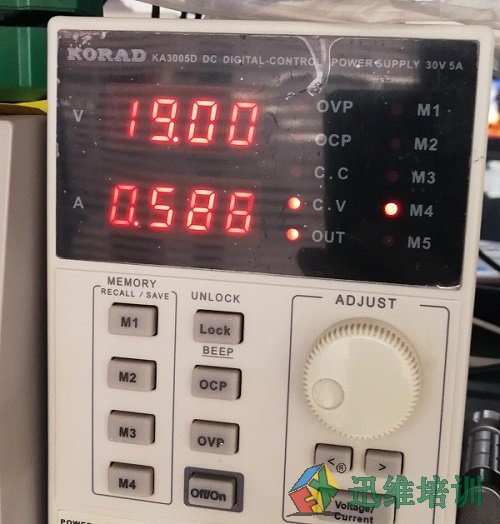

自动上电0.5A

  通电,自动上电到0.5A不掉。问题一下就找到了。MOS有问题,一般上下管一起换,严重的连芯片一起换掉。

宏基5560G笔记本无法开机,触发掉电维修 图7

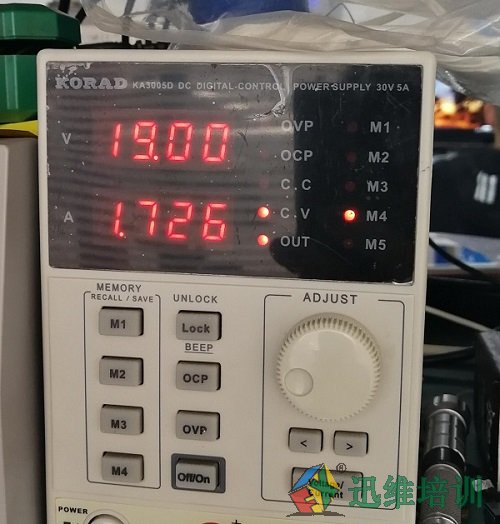

电流1.7A

  上下管一起换后,再次试机,电流到1.7A左右显示。

【维修结果】

  经常有自动触发的机器,被误认不是不触发。一般自动上电后发现电路异常造成的。





    本文作者:迅维-林工(微信号:ganCPU
