联想B470E暗屏小修

更新时间:2015-03-30 浏览量:1305

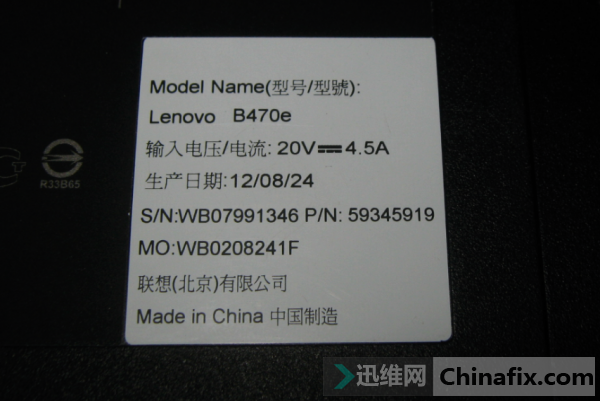

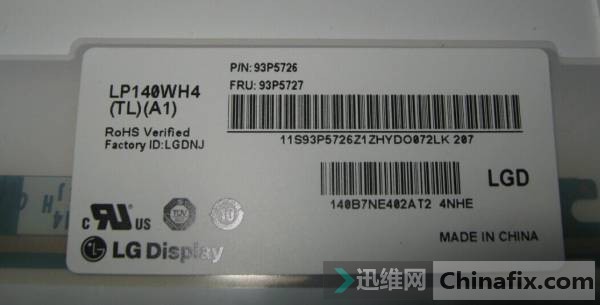

机器型号:联想B470E    机器屏号:LP140WH4  故障现象:开机有图象暗影,屏不亮

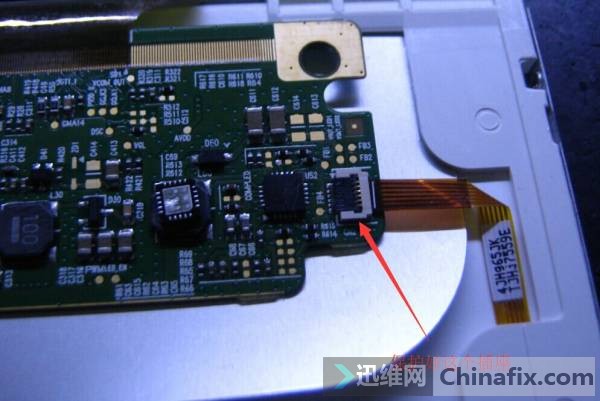

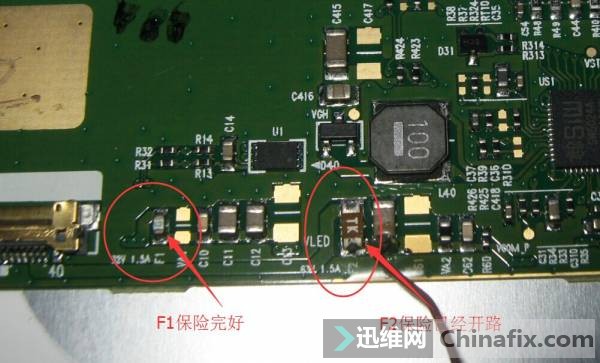

维修:这是典型的LED灯不亮的故障,为了保险,首先拆开AB壳换新屏试试,新屏点亮,确定是屏本身的故障;这种故障分两部分:1.是电路故障,2.LED灯条故障,并且以电路故障居多;拆下屏,看到板子上有两个保险,其中一个已经开路,

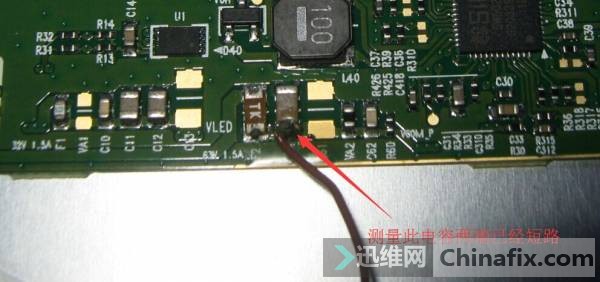

保险旁边的电容经测量阻值为1欧左右(只代表这个回路有短路,不代表电容坏了),

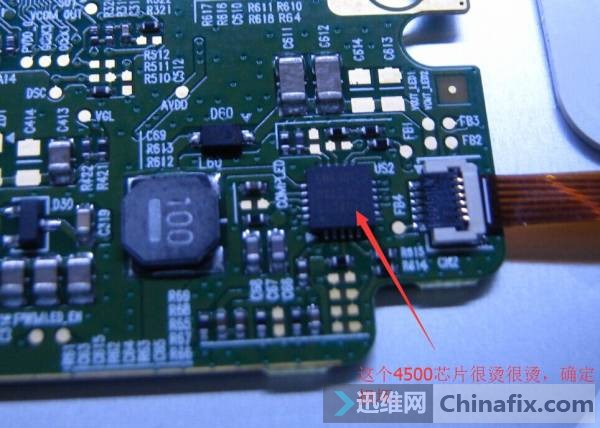

加电烧机,调电流1.5A锁定,通电后,发现DC-DC变换芯片很烫;

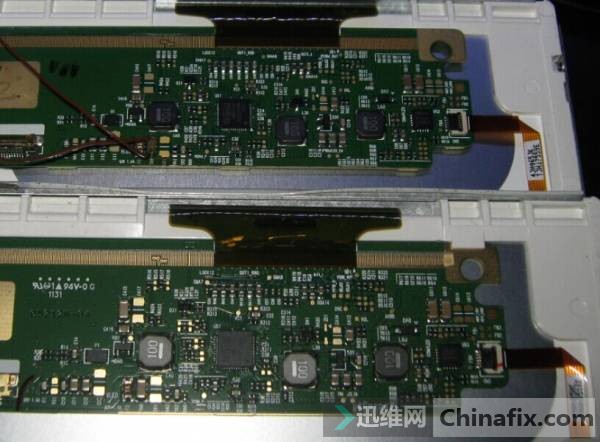

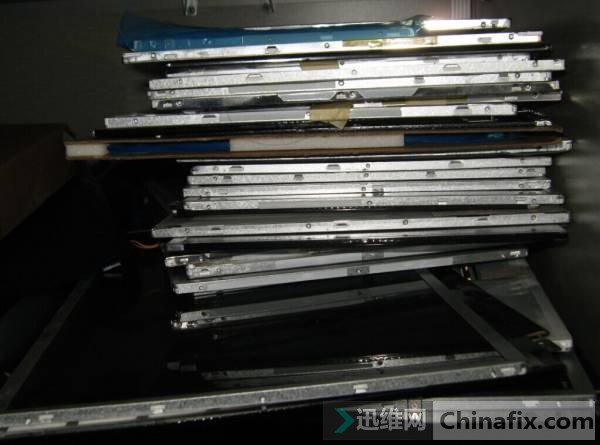

找一相同的碎屏(我这里坏的屏都保留着呢)。





拆下相同的芯片,换上后,测量电容两端不短路了,换上保险,装机,点亮,此屏修复。

注意:焊芯片的时候,板子的下部要垫抗热的东西,否则你装好屏幕后,就会发现屏会烤出来暗影!

文章来源:迅维网
http://www.chinafix.com/thread-848326-1-1.html
