戴尔1564掉电维修

更新时间:2015-03-26 浏览量:453


  同行送机来修,说灯亮几秒就灭了。一听就知道是掉电的,顿时头大,本来就忙还来些掉电的机器。但没办法,还是得修。拆机裸板打值,无短路,上电到1.2A掉电,能再次触发,一看是HM55的桥。照规矩办事,换CPU 内存,刷个BIOS看看,故障涛声依旧。

  直接报个桥的价格,客户说修,那就修吧。心想刷BIOS不行难道是缺小供电,把一些转换管量个遍,没有啊?难道是桥,二话不说,想到什么干什么,直接换桥。换完后还是一个样,又刷了个BIOS。情况不秒,在笔记本维修培训网找到图纸,只有老老实实打开图纸,打开示波器了。

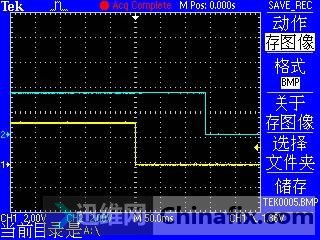

用示波器一看S3比VCORE先掉,再抓

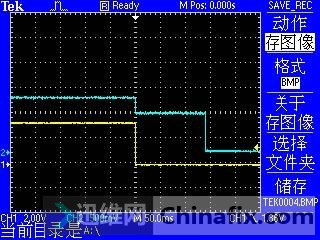

HWPG SUS_ON S5 都是S3先掉  ,那么问题直接指向桥了,差桥的小供电了,直接在桥的屁股下量小电感的电压,当量到L35的时候,一端有,另一端没有。用表量一下L35开路,且另一端对地为0。直接在图纸上搜L35。

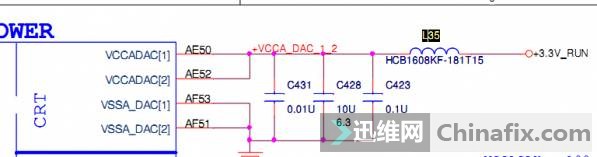

从L35到桥的一端只有3颗电容

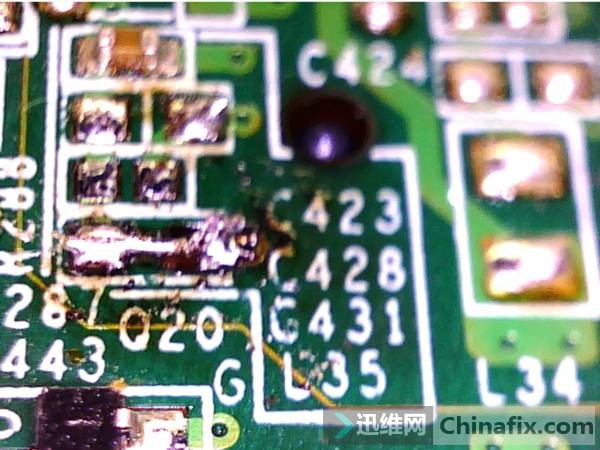

一烙铁下去干掉俩颗,再量,不短了,L35就直接飞过去就行了,通电试机,电流哗哗的上去了,直接亮机,收工。

小结:还是自己太粗心了,浪费不少时间,要是一开始就用示波器测量,就会省不少事。这点相信修友们也会这样吧!

文章来源:迅维网
http://www.chinafix.com/thread-847878-1-1.html
