戴尔15_3541笔记本进水大短路故障维修

来源:迅维网    发表时间:2018-06-25    浏览次数:
  机器型号:15_3541

  版号:13283-1 ref:AOO

  维修过程:

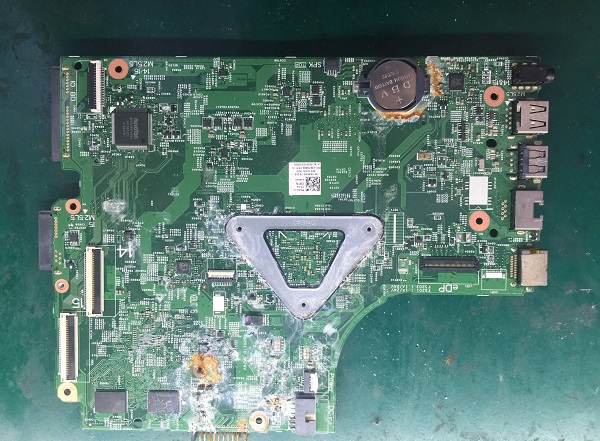

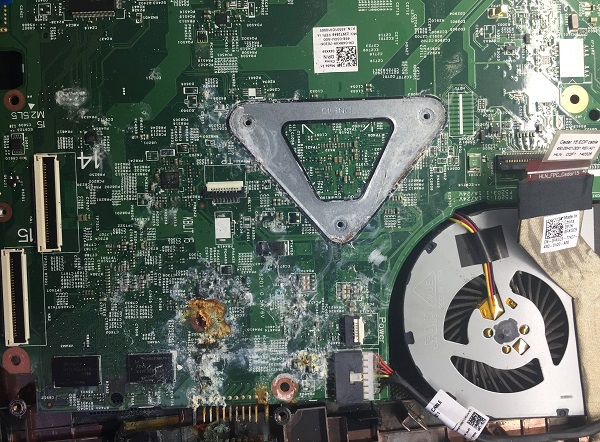

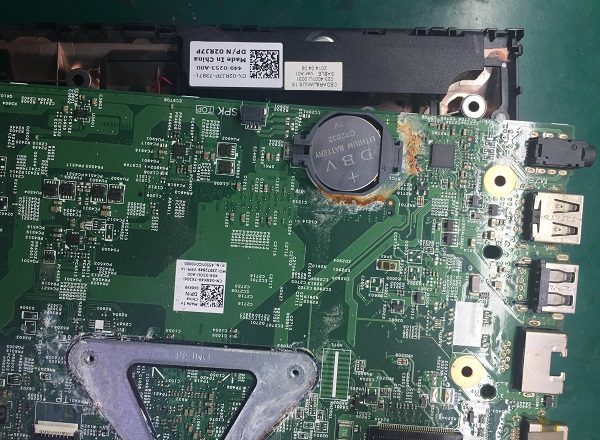

  同行送来一台戴尔15_3541笔记本,说电源头有问题,不加电,说完放下就走了。当时手上有几个活要修,所以没有看,手头上的活忙完了。开始修他的笔记本。插上可调电源19V大短路,这个不是送钱的活吗?拆开笔记本进水还挺严重,看样子又是难搞的活!

戴尔15_3541笔记本进水大短路故障维修

戴尔15_3541笔记本进水大短路故障维修

戴尔15_3541笔记本进水大短路故障维修

  首先把主板、所有芯片附近有腐蚀的痕迹清理干净,RT8237和RT8179C只是引脚发黑,拆下芯片刮刮清理干净还能用,再焊上去。其中就充电管理芯片BQ727最严重,只好更换芯片。当时没有芯片,需要订货,先不着急,再测测有没有别的短路的。

  测量公共点阻值还是短路,断开后极不短路。那就是后极有问题。直接2V烧机,发现显卡爆烫。取掉显卡公共点不短路,然后测量各个公共点都正常。那就订货!收到货以后焊上显卡,焊上BQ727,再测量各个公共点正常,加电,没有反应。先测量充电管理芯片吧!毕竟这个地方进水挺严重的。

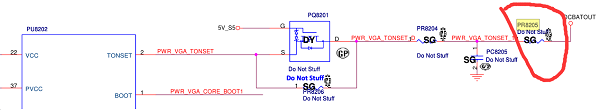

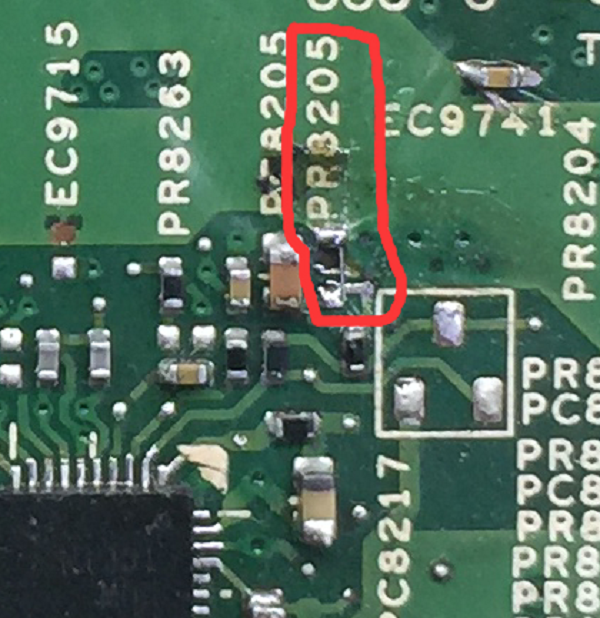

  测量芯片20VCC脚19V,16脚REGN有6v,6脚ACDET2.9V没有,测量PR4407电阻一端19V一端0V,换掉后正常了,测量别的电压正常。加电可以上电但是不亮,电流0.45-0.50左右,测量各个电压都有,仔细看看主板,发现有一个电阻的焊盘掉了的,拆掉,直接直连。

戴尔15_3541笔记本进水大短路故障维修

戴尔15_3541笔记本进水大短路故障维修
.

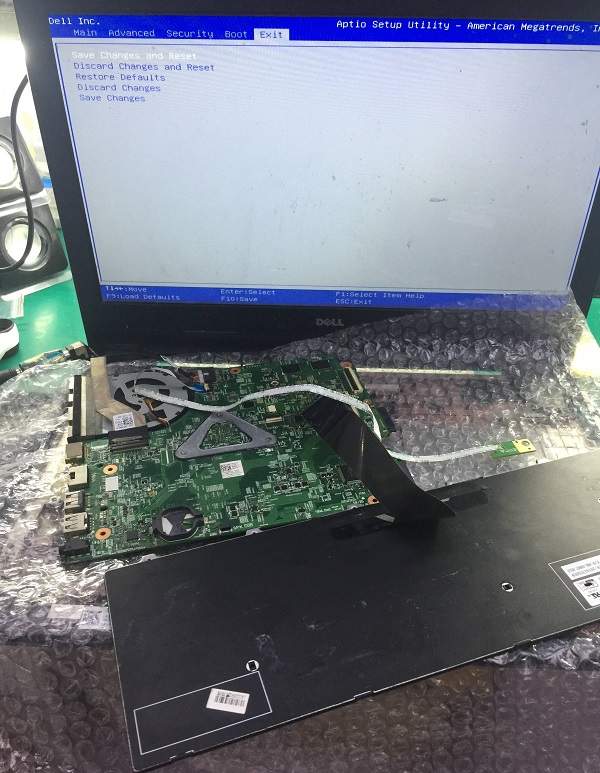

  然后加电就开机亮了,电流在0.65-0.78之间,开机测试了一会应该没问题,开始装机,装好测试三四个小时,没问题,维修结束!

戴尔15_3541笔记本进水大短路故障维修
