联想B460笔记本上电大短故障维修

更新时间:2018-08-06 浏览量:393

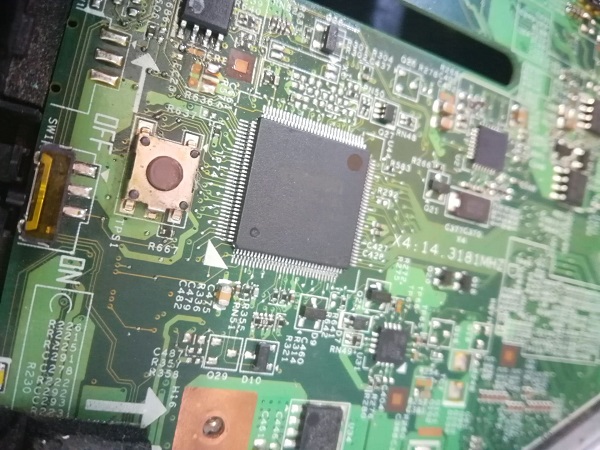

 前台递来一台联想B460机器让我修,故障是笔记本上电大短。有一定维修经验的人都知道这机器大短不容易秒杀,整不好会把板烧穿了。我怀着平静的心情拆机,马上就有发现。

联想B460笔记本上电大短故障维修

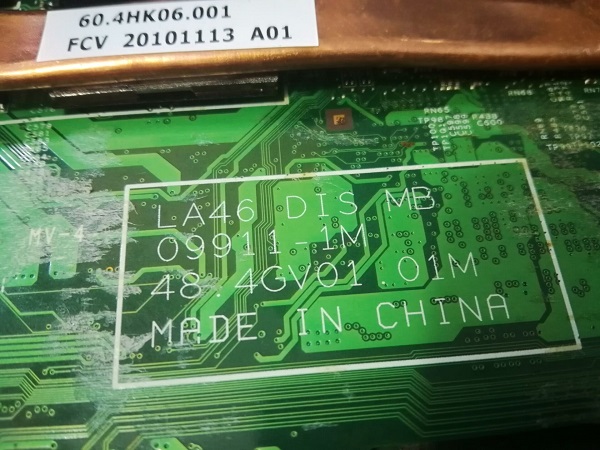

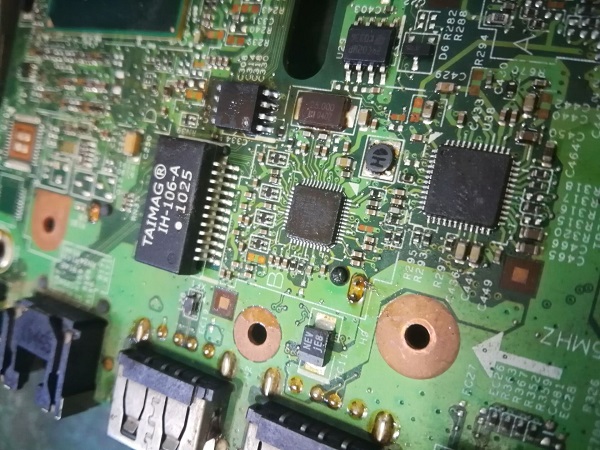

  版号。

联想B460笔记本上电大短故障维修

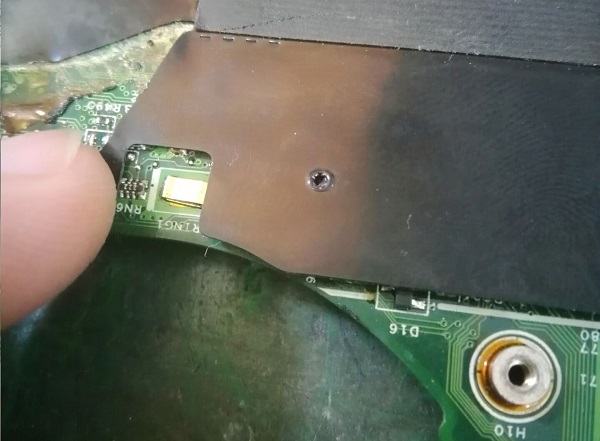

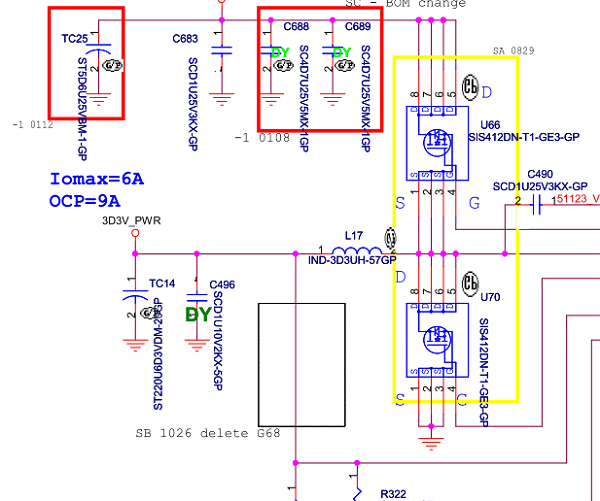

  有图有点位,主板以前修过,修的应该是待机芯片线性开启,公共点打值34(应该是MOS管坏了)。黑表笔戳公共点,红标笔戳各大电感,L17的值为1,正常值应该为400多。

联想B460笔记本上电大短故障维修

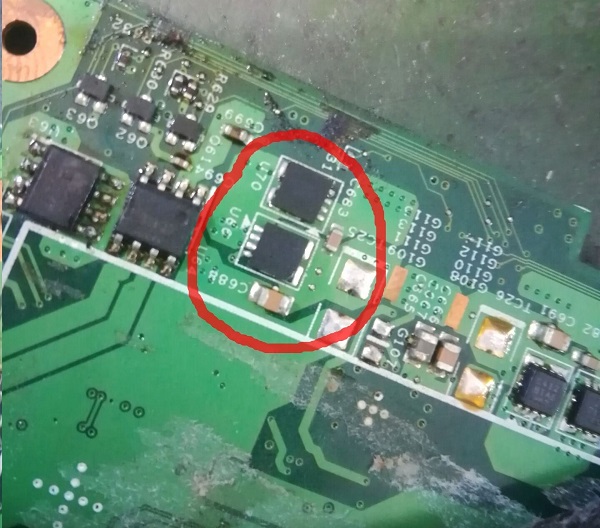

  不用说,上下管一起换。

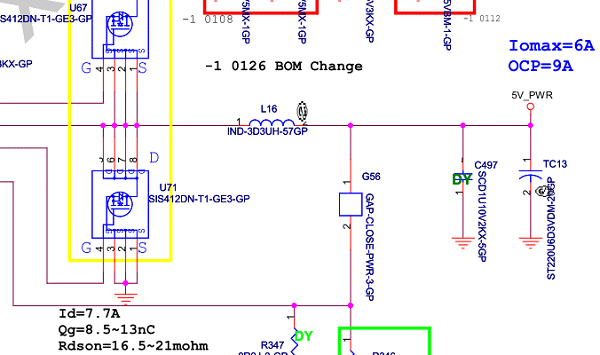

  再量公共点400多了,继续对各大电感打值,除L16、L17对地值为23外其余正常。

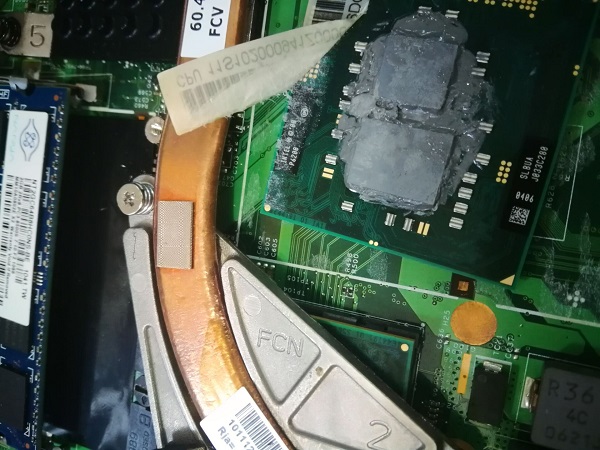

  撬起3V、5V电感,都是后继短,情况不妙,采用烧机大法。桥发烫,跟前台说要换桥,前台报完价说换。上BGA拔桥,取下桥,L16 、L17对地值恢复正常,上电一看0.3,有点蒙,线性也短吗? 一量,真的,3V线性对地值为6,不用说EC挂了,有新的换上。

联想B460笔记本上电大短故障维修

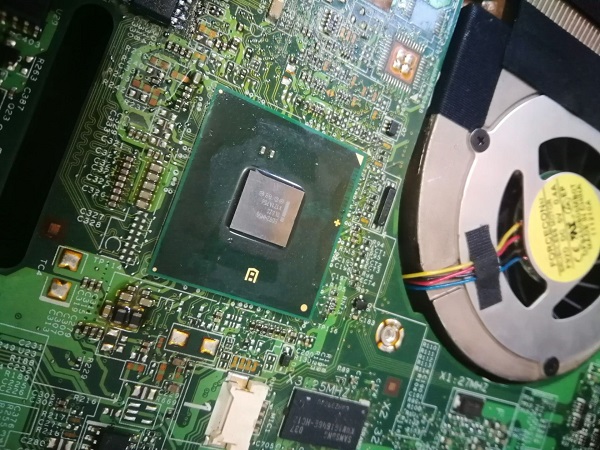

  以防万一待机芯片一起换,再上电待机电流0.023,可以做桥了。

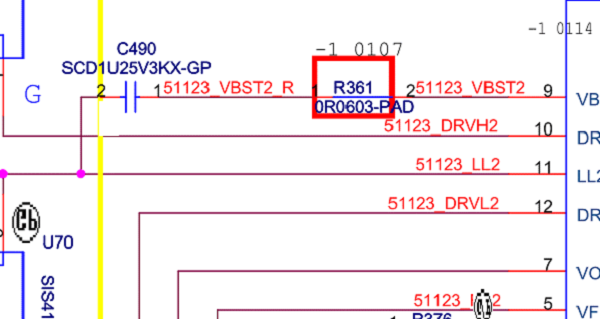

  冷却上电0.22,所有指示灯都不亮,什么情况?桥是坏的?这是新桥啊!冷静一下。突然摸到L17发烫,断电打值不短路了,带不起负载吗?上电抓波,上管G级居然只有19V,自举不足,耦合电容R361是直连的。

联想B460笔记本上电大短故障维修

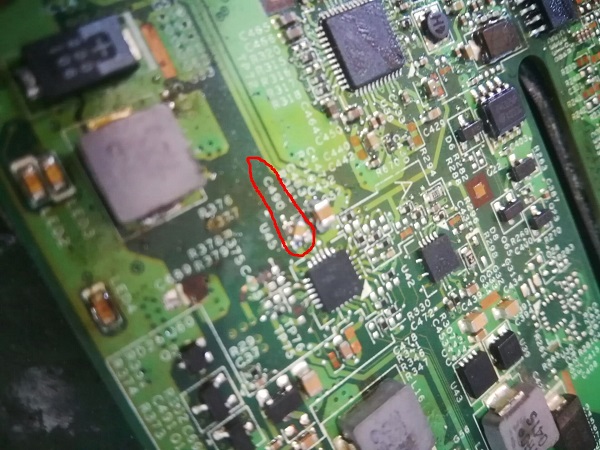

  细一看C490有点发霉,有一端焊盘都没了,马上修复。


  继续上电,0.6触发掉电,换内存CPU一样,示波器测的所有电压都正常,量PLTRST 1V,什么意思?看看对地值11,一查去了网卡。

联想B460笔记本上电大短故障维修

  从料板上取下网卡装上,上本机U、内存、电流卡在0.7,平台复位3.3V,不掉电了就是不跑码,再换U。

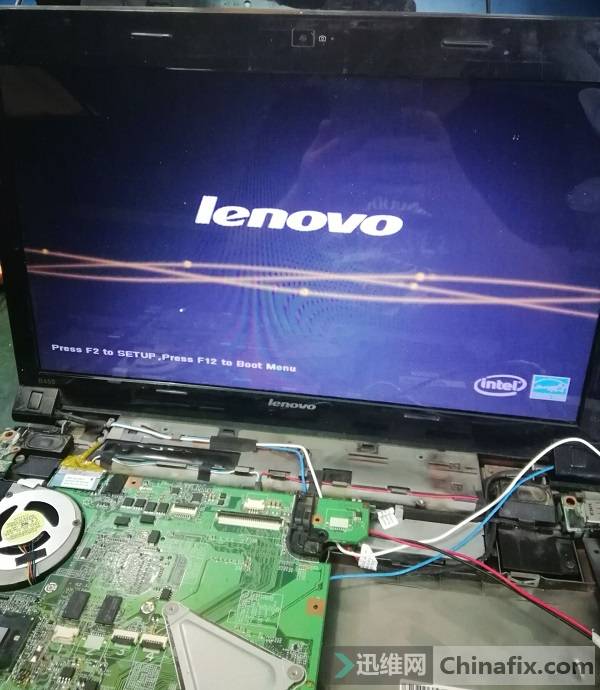

  不是吧!U也坏了,这下玩大了。进系统还好都正常,但是关不了机,电流卡在0.8,屏幕是灭了可风扇还在转,这也是此机的通病, 刷BIOS搞定,维修结束。

联想B460笔记本上电大短故障维修
