苹果A1286开机不显 改集显维修案例

更新时间:2016-11-22 浏览量:1262



  机器型号:苹果A1286

  板号:820-2915-B

  故障描述:开机能听到咚的一声,但不显示。

  维修过程:

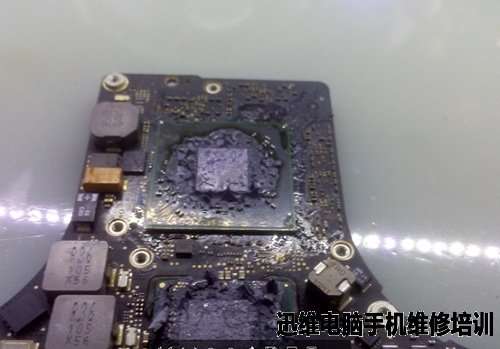

  接修一台苹果A1286,板号为820-2915-B,开机能听到咚的一声,但不显示。客户自己加焊过显卡。

苹果A1286开机不显 改集显维修 图1
苹果A1286开机不显 改集显维修 图1

  重植后现象一样,重新订了个显卡后装上开机能显示,但是花屏。重植也不行,换了4个显存后一样。和客户协商后改成集显。

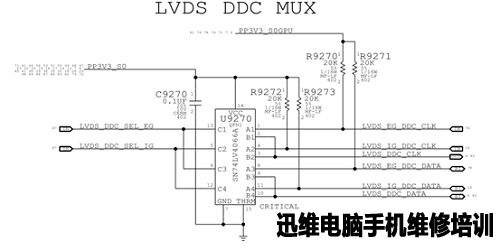

  拆掉U9270,把3,4脚短接;10,11脚短接。

苹果A1286开机不显 改集显维修 图2
苹果A1286开机不显 改集显维修 图2

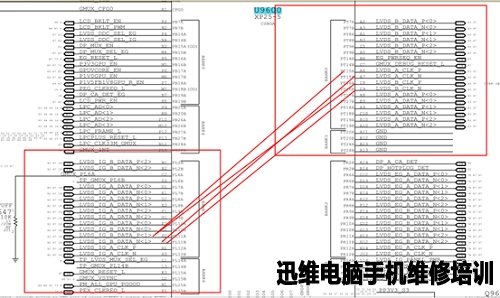

  拆掉U9600,把桥发出的2对3组LVDS信号直接接到屏线接口,共享一组桥的时钟。

苹果A1286开机不显 改集显维修 图3
苹果A1286开机不显 改集显维修 图3

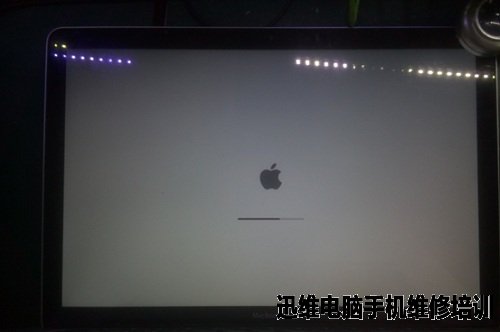

  再把桥发出的屏供电开启信号、背光开启信号改过去,亮度调节直接接3V。开机测试,苹果A1286完美亮机,维修到此结束!

苹果A1286开机不显 改集显维修 图4
苹果A1286开机不显 改集显维修 图4
