华硕K41V笔记本不开机故障维修一例!

更新时间:2016-11-24 浏览量:1110

  接修一台华硕K41V笔记本,伊拉克战场成色,出厂标签都磨没了,是2009年出厂的老古董。

华硕K41V笔记本不开机故障维修一例!
图1 华硕笔记本不开机

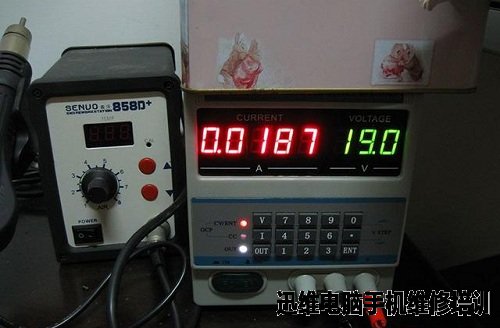

  按电源键不开机,大力金刚指也无反应,只有0.02A左右的待机电流。

华硕K41V笔记本不开机故障维修一例!
图2 华硕笔记本不开机

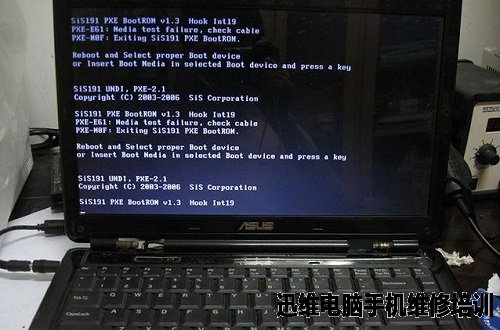

  按Gate Express键亮屏后死在出错界面上。

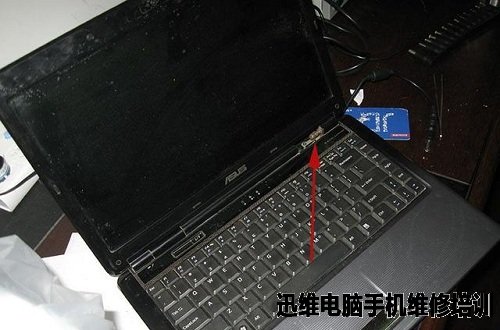

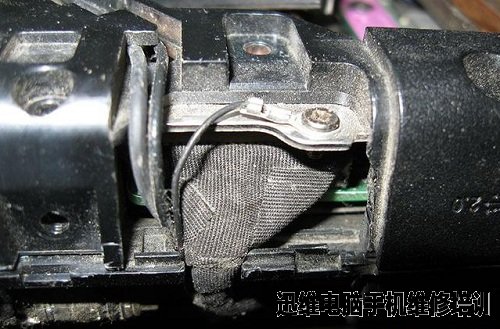

  此机右边铰链处保护盖都没了。

华硕K41V笔记本不开机故障维修一例!
图3 华硕笔记本不开机

  客户说此机有多年来工作上积累的重要资料,想把硬盘拆出用在移动硬盘中,但拆出硬盘挂在台式机上试,发现硬盘完蛋了。

华硕K41V笔记本不开机故障维修一例!
图4 华硕笔记本不开机

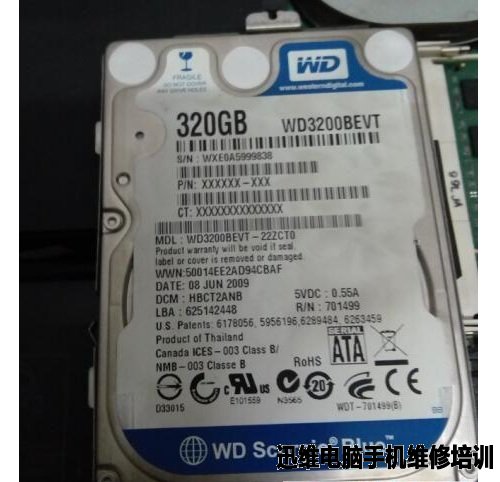

  由于工作时出现不正常的高温(硬盘电路板主芯片极度高温),已把标签烤黄。

  加上有磁头敲盘声,知道此盘基本无解了。

华硕K41V笔记本不开机故障维修一例!
图5 华硕笔记本不开机

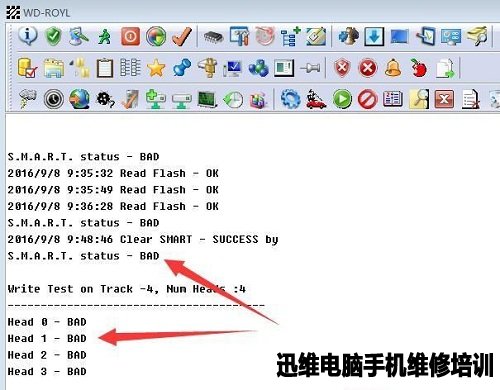

  上西数的修复软件,也是无解,读不出信息,磁头也完蛋了。

  个人无专业设备开盘换磁头,只能报废硬盘。

华硕K41V笔记本不开机故障维修一例!
图6 华硕笔记本不开机

  考虑到此机已有7年历史,而且2012年还修过一次,觉得没有什么修的价值。和客户联系后, 只能报废整机,但第二天,突然想拆机看看主机能不能修。

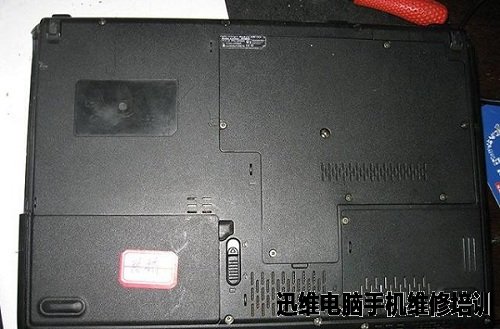

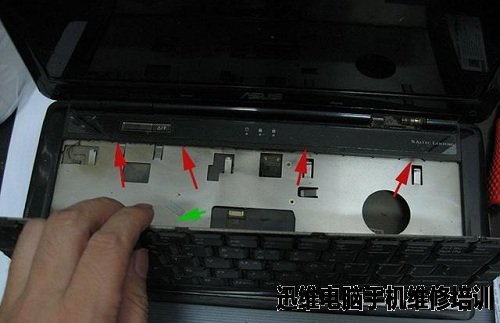

  先拆了D壳上的所有可见螺丝和风扇上的一个固定螺丝,再用卡片推键盘上四处红箭头标的卡子,拆出键盘,再拔了绿箭头的排线,拆出键盘。

华硕K41V笔记本不开机故障维修一例!
图7 华硕笔记本不开机

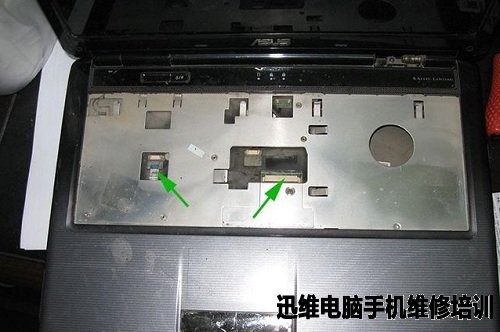

  这有两处排线,还有一个没标出的螺丝要拆了。

华硕K41V笔记本不开机故障维修一例!
图8 华硕笔记本不开机

  铰链处螺丝全拆。

华硕K41V笔记本不开机故障维修一例!
图9 华硕笔记本不开机
华硕K41V笔记本不开机故障维修一例!
图10 华硕笔记本不开机

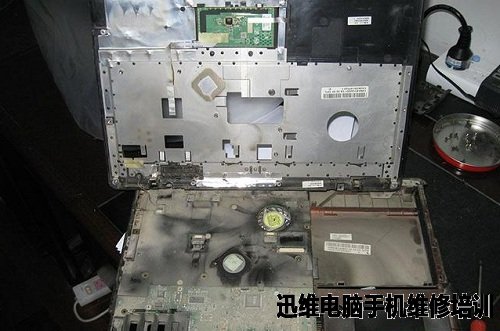

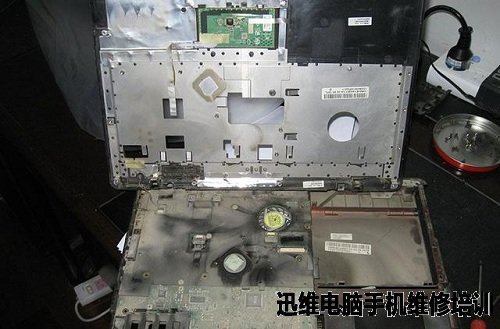

  分离C壳和D壳,拆开键盘下的铝板后,又是战场成色,灰的可以:

华硕K41V笔记本不开机故障维修一例!
图11 华硕笔记本不开机

  不知客户是不是天天坐在灰堆里的。

华硕K41V笔记本不开机故障维修一例!
图12 华硕笔记本不开机

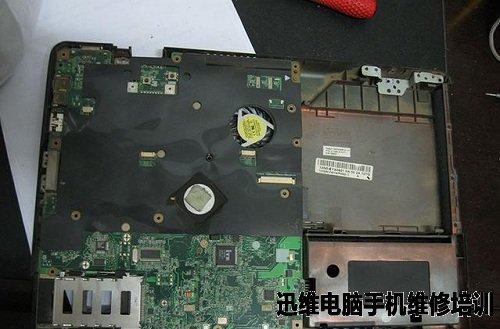

  把机子好好用刷子刷了一通,漂亮多了。

华硕K41V笔记本不开机故障维修一例!
图13 华硕笔记本不开机

  主板全貌。

华硕K41V笔记本不开机故障维修一例!
图14 华硕笔记本不开机

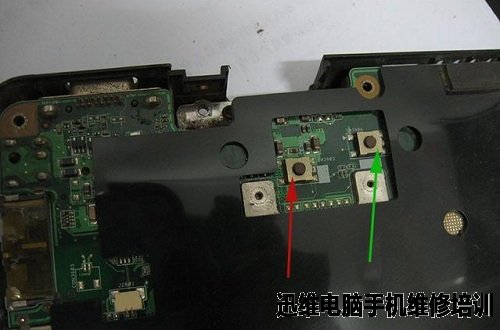

  另一面,红箭头是开机键,绿箭头上Gate express键。

  用万用表蜂鸣档测Gate express键是好的,但是测开机键不正常。

  这下对故障原因有点数了,估计就是这个微动开关坏了。

华硕K41V笔记本不开机故障维修一例!
图15 华硕笔记本不开机

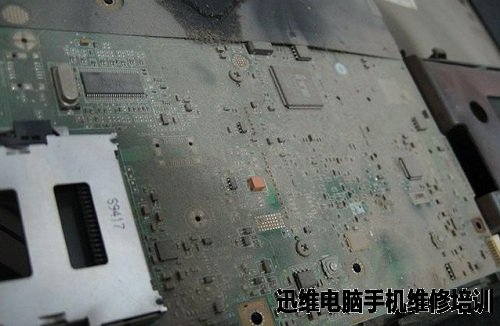

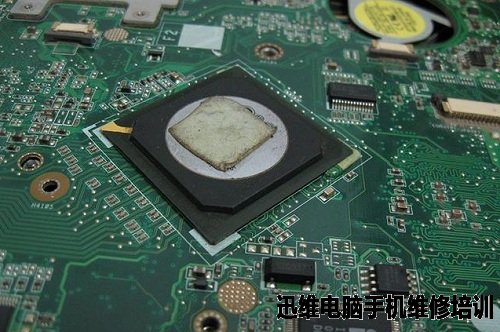

  把黑皮全揭了,清理一下,这个不知是北桥还是南桥的芯片边上有键盘孔过来的污渍。

  估计是机主饮料,为防可能出现的短路故障,用酒精洗了下周边。

华硕K41V笔记本不开机故障维修一例!
图16 华硕笔记本不开机

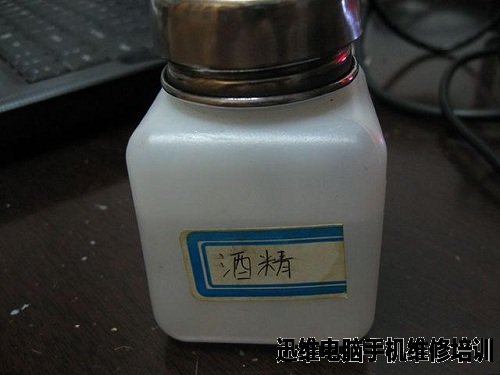

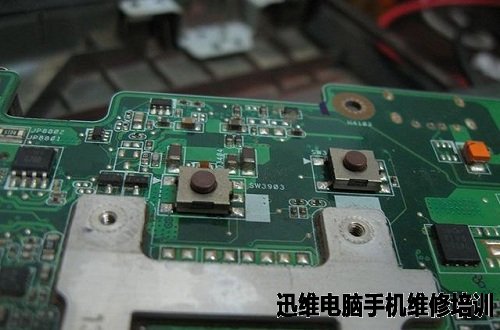

  然后用一滴酒精滴在按键上,反复按击和晃动几下,试图把微动开关内部导致接触不好的灰或饮料污渍洗掉。

  再用万能表测下通断,OK了。

华硕K41V笔记本不开机故障维修一例!
图17 华硕笔记本不开机

  这就是功臣。

华硕K41V笔记本不开机故障维修一例!
图18 华硕笔记本不开机

  装机上电,由于没硬盘,不能启动。

华硕K41V笔记本不开机故障维修一例!
图19 华硕笔记本不开机

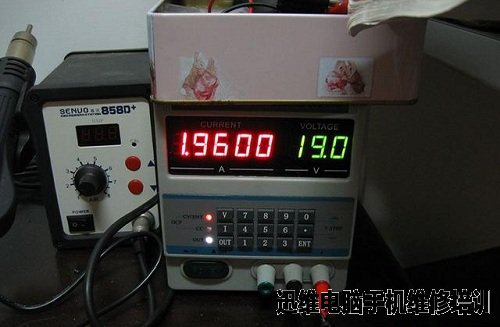

  开机电流一切正常了。

华硕K41V笔记本不开机故障维修一例!
图20 华硕笔记本不开机

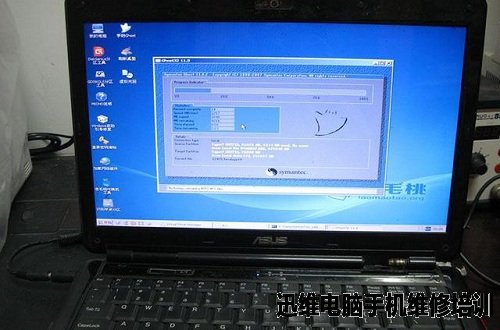

  找了个160G的小硬盘装机成功。

华硕K41V笔记本不开机故障维修一例!
图21 华硕笔记本不开机
