笔记本 INTEL 标准时序(SEQUENCE)

来源:电脑维修培训 发表时间:2014-03-10 浏览次数:


 NTEL 芯片组的笔记本一般开机过程(红色部分为电路图查图用)
1、在没有任何的电力设备在供电时(没电池和电源),通过 3V 的纽扣电池来产生 VCCRTC 供给南桥的 RTC 电路,以
保持内部时间的运行和保持 CMOS 信息32D768
RTC 电路测量点:VCCRTC-DCPRTC/RTCRST#/ SRTCRST#/32.768KHz BATLOW# 3.3V EC 到南桥
2、在插上电池或适配器后,产生公共点,接着产生 EC 的待机供电(一般是线性供电 3.3V 电流 0.08A) 保护隔离
电路公共点有小阻值的电阻
3、 得到待机供电EC(AVCC/VCC0)且获得待机时钟,(32.768KHZ 3.3V)和复位(3.3V EC_RST#/ ECRST# WRST# VCC_POR#
VCC1_RST#)后,读取(BIOS)程序配置自身脚位(示波器可以测到波形)
4、如果 EC 检测到电源适配器(一般来自充电芯片好信号 ACOK 转换 ACIN/AD_IN/ AC_IN / RI2/WUI1/GPD1 /ACAV_IN),
会自动发出信号开启南桥的待机电压(VCCSUS3_3,V5REF_SUS),然后发给南桥一个叫“RSMRST#“(3.3V)的待机电
压好信号通知南桥待机电压正常;如果 EC 检测不到适配器(电池模式),EC 需要收到开关触发信号后,才会去开启
南桥待机供电,以节省电力0.02-0.03 电流
5 、 按 下 开 关 , EC 收 到 开 关 信 号 后 ( 连 接 到 EC 上 名 字 GPIO03/GPIO06 PWUREQ#/GPC7/ PWR_SW#- 华 硕
TMRI0/WUI2/GPC4/ EC_GPXIOD3/ KBC_PWRBTN#)延时发送一个高-低-高的 PWRBTN#开机信号给南桥 不上电还受,
盒盖开关控制(COVER_SW#/LID_SW#)
6、南桥收到 PWRBTN#信号后依次拉高 SLP_S5#、SLP_S4#、SLP_S3#信号,SLP_S5/S4#控制产生+3.3VSUS 和内存供电
(VDIMM)(可以直接控制,也可以通过 EC 去控制)(0.05A DDR1 2.5V DDR2 1.8V DDR3 1.5V),SLP_S3#控制产生
+3.3V_RUN 、+5_RUN、桥供电(1.*V)总线供电、(VCCP)0.2A-0.3A 1.05V) 独立显卡供电(、(0.5-0.7A 1.*V) VGPU_CORE)(
等(可以直接控制,也可以通过 EC 去控制)
7、 发出信号EC(1.*V)或者其他电路转换来开启 CPU 的核心电压(VCORE)无独显电流 0.6A,(有独显电流增加 0.3-0.5A)。
至此,整机的电压已经全部开启。
8、CPU 供电正常后,CPU 电源管理芯片发出 PG 最终送达南桥 VRMPWRGD/ SYS_PWROK/ MEPWROK 脚(3.3V CPU
供电电源好信号)
9、CPU 供电正常后,通过电路转换开启时钟芯片,产生各路时钟(945 以下和 HM55 系列的是 CPU 供电 CLK_EN#
直接开启时钟;965 和 945 系列是 VRMPWRGD 给南桥后,南桥发出 CK_PWRGD 开启时钟 3.3V)
10、南桥收到了供电、时钟、VRMPWRGD,并收到 EC 或供电电路电路转换来的 PWROK(3.3V),南桥会发出
CPUPWRGD/PROCPWRGD/DRAMPWROK 1.05V)(来通知 CPU 它的核心电压已经成功开启,并同时发出 PLTRST# 3.3V)(
和 PCIRST#(3.3V)信号
11、北桥收到 PLTRST#后,发出 CPURST#(1.05V 0.7A)信号给 CPU,CPU 正式开始工作 硬启动完成,软启动开始
12、CPU 开始寻址 ADS#,读取 BIOS 的数据
13、初始化内存 0.7-0.8A
14、初始化显卡 0.9-1.1A
15、显示 LOGO
16、显示外设

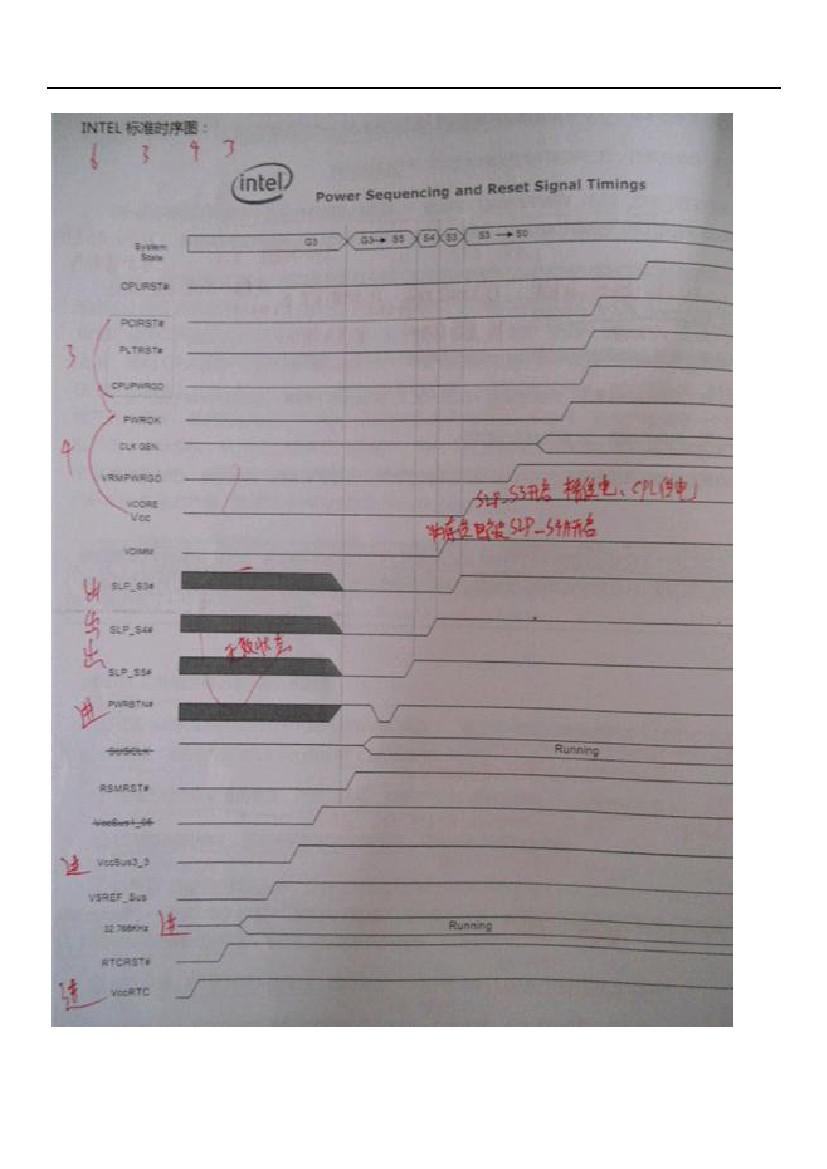

笔记本书的 110 页--时序图解释:
系统状态:
G3:整个系统的电源均关闭 S5:关机状态 S4 休眠状态 S3:睡眠状态 S0:开机状态
INTEL 时序信号解释:
VCCRTC:南桥 RTC 电路的供电,3V,给南桥内部的 CMOS 芯片(RAM)供电

RTCRST#:南桥 RTC 电路的复位信号,3.3V ICH9 以后增加了一个 RTC 复位信号。名字是 SRTCRST#
32.768KHZ:南桥得到了 VCCRTC 和 RTCRST#后,给晶振供电,晶振起振。晶振两脚电压 0.1-0.5 之间
V5REF_SUS:5V 待机电压
VCCSUS3_3:3.3V 待机电压S5 状态
VCCSUS1_05:南桥内部产生给自己供电的 1.05V,不用管
RSMRST#:通知南桥 3.3V 待机电压正常,电压 3.3V,受控于外部电路
SUSCLK:南桥收到 RSMRST#后发出的 32K 时钟,大多数机器不采用,可以忽略
PWRBTN#:POWER BUTTON,电源按钮。3.3V-0-3.3V 脉冲信号
SLP_S5#:3.3V,南桥退出关机状态的控制信号桥供电 EC 供电有
SLP_S4#:3.3V,南桥退出休眠状态的控制信号。(一般 S5#和 S4#只采用一个,用来控制产生内存供电,另一个空着)
SLP_S3#:3.3V,南桥退出睡眠状态的控制信号。(一般用来控制桥供电、总线供电、独显供电、CPU 供电等)
VDIMM:内存供电
VCORE/VCC:指桥供电、总线供电、独显供电、CPU 供电等
VRMPWRGD:通知南桥此时 CPU 供电正常,3.3V
CLK GEN:时钟芯片开始工作,发出各路时钟
PWROK:通知南桥此时供电都正常了(SLP_S3#任务完成)3.3V
CPUPWRGD:南桥发出给 CPU 的 PG。1.05V
PLTRST#:平台复位,南桥发出的第一个复位,一般给板载芯片如北桥、EC 等 3.3V
PCIRST#:PCI 复位,南桥发出的第二个复位,一般给 MINI 插槽 3.3V
CPURST#:北桥收到 PLTRST#后,发给 CPU 的复位,1.05V
没有平台复位检修关键测量点所在的原件号
1、南桥的 1.5V 主供电在_____测量
2、南桥的 3.3V 主供电在_____测量
3、南桥的 1.05V 总线供电在_____测量
4、南桥的 33M 时钟测量点在_____1.6V
5、南桥的 PWROK 测量点在_____,正常电压_____ V
6、南桥的 VRMPWRGD 测量点在_____,正常电压_____ V

intel 标准时序图
ACPI 高级配置和电源管理接口
ACPI 电源和控制信号
G3:断电状态 EC 待机供电
S5:G3 电还有,多了南桥供电
S3:G3 S5 电都有,多了内存供电
S0:G3 S5 S3 S0 电全有
3VSB—3.3V 待机电压,给南桥内的 ACPI 控制器/网卡/PCI 等的唤醒提供电源
3VSB 在三大芯片组中的名字
INTEL:VCCSUS3_3 Nvidia:+3.3V_DUALAMD:S5_3.3V/VDDIO_33_S
RSMRST#--待机电压正常的信号,电压 3.3V
Intel、AMD:RSMRST Nvidia:PWRGD_SB
SLP_S3#/SUSB#(华硕使用)、SLP_S4#/SUSC#、SLP_S5#
低电平进入 S3、S4、S5 状态的信号 S0 状态 3 信号都无效
PWRBTN#--POWER BUTTON 电压按钮,关机时,拉低 PWRBTN#信号,ACPI 将依次置高 SLP_S5、 SLP_S4、 SLP_S3
到 3.3V。如果 PWRBTN#持续 4 秒低电平,将使系统强制进入 S5 状态
C3 四种状态
STPCLK#:南桥发给 CPU,停止 CPU 内部时钟,低电平有效,主机正常工作时,此信号为高电平会引起不跑码
STP_CPU#:南桥发给时钟芯片,关闭 CPU 外部时钟,低电平有效,主机正常工作时,此信号为高电平(无 CPU 时钟)
DPRSTP#:南桥发给 CPU,表示正在深度休眠模式,低电平有效,主机正常工作时,此信号为高电平(引起不跑码)
DPRSLPVR:南桥发给 CPU 供电 IC,指示进入深度休眠模式,高电平有效,主机正常工作时为低电平(引起无 CPU 供电)

ACPI 的 C 状态



信号

正常电平

异常电平

导致故障

STPCLK#

1

0

不跑码

STP_CPU

1

0

无 CPU 和北桥时钟无 CPU 复位

DPSLP#

1

0

可以跑码

DPRSTP#

1

0

CPU 供电瞬间关闭 不跑码

DPRSLPVR

0

1

有一相 CPU 供电,可以跑码



笔记本供电分为 4 个层次---重要供电名称:查电路图方便查图戴尔 S3 S5 同时出来
G3---EC 待机供电 AVCC VCCA刚插上电源时产生的电压,一般供给电源开关和 EC,通常是线性方式产生
S5---南桥待机供电,VCCSUS3_3 V5REF_SUS供给南桥的 VCCSUS3_3 关机状态下电,通常 PWM 方式产生
S3---内存供电,VDD S3 睡眠状态下的电
S0---桥核心供电 VCC1_5_B机器正常运行需要的主供电,S0 开机状态的电,包括桥供电,总线、CPU 供电
总线供电 VCCP通过先查找 CPU 供电在找总线和桥供电
CPU 供电 VCC
有时候,也可以把 G3 或者 S5 状态下的 PWM 方式出来的 3V 5V 称为系统供电
IBM 电压简称:
G3 SW
S5 M
S3 A
S0 B
INTEL 五系列芯片组不同时序
电压分层 G3 S5 S3 S0
VCCRTC
》》》》
SLP_S3#
SLP_M#桥发出的用于开启 ME 模块供电的控制信号,3.3V
如果主板有 ME 固件,开启 AMT 功能时,此信号会在触发前就产生;关闭 AMT 功能时时序与 SLP_S3#
一致
如果主板不支持 AMT 功能,SLP_M#悬空不采用
SLP_LAN#:LAN 子系统休眠控制,控制网卡供电,与 SLP_M#时序同步
VCCME:1.05V ME 模块的供电(即实现 AMT 功能的供电),受控于 SLP_M#。SLP_M#悬空时(主板无 ME 固件),
VCCME 直接采用 S0 状态的供电
VDIMM:指内存供电,受控于 SLP_S4#
VCC:指桥的主供电等 S0 状态的电压,受控于 SLP_S3#
VCC_CPU:主板给 CPU 的核心供电,受控于 SLP_S3#,有延时
SYS_PWROK:由 CPU 的电源管理芯片发给桥的 3.3V 高电平,等同于 VRMPWRGD
PWROK:主板发给桥的 3.3V 高电平,表示 S0 状态电压都 OK
MEPWROK:ME 模块电源好,3.3V,开启 AMT 功能时,MEPWROK 由 AMT 电控制,关闭 AMT 功能时,MEPWROK
与 PWROK 同步
LAN_RST#:主板发给桥的集成网卡复位信号,可以理解为网卡的电源好信号
Clock Chip Outputs:时钟芯片被开启,输出各组时钟
PROCPWRGD:桥发出给 CPU 的 PG,表示 CPU 的核心电压 OKS
DRAMPWROK:桥发给 CPU 的 PG,通知 CPU,内存模块供电 OK
PLTRST#:桥发出的平台复位 3.3V,经过转换作为 CPU 复位
INTEL 六系列芯片组不同时序
VCCRTC:
RTCRST#/SRTCRST#
VCCDSW3_3:主板给桥提供的深度睡眠唤醒电源(Deep Sleep Well),3.3V。不支持深度睡眠时,此电
压与 VCCSUS3_3 连一起
DPWROK:主板给桥的 3.3V 高电平,表示 VCCDSW3_3 电源好,3.3V。不支持尝试睡觉时。此信号与
RSMRST#连一起
SLP_SUS#:深度睡眠状态指示信号,可用于开启 S5 状态的电压,比如 VCCSUS3_3.不支持深度睡眠时,
SLP_SUS#悬空
VCCSUS3_3:主板给桥的待机供电 3.3V
RSMRST#:主板给桥的 3.3V 高电平 的 ACPI 复位信号
SUSCLK:桥发出的 32.768KHz 时钟,但不一定被主板采用
PWRBTN#:桥收到的下降沿触发信号,3.3V-0V-3.3V,通知桥可以退出睡眠状态
SLP_S5:桥收到 PWRBTN#后,置高 SLP_S5#成 3.3V,表示退出关机状态
SLP_S4:桥置高 SLP_S4#成 3.3V,表示退出休眠状态
》》》》
VDIMM:内存供电
VCC:桥主供电等
CPU SVID:CPU 发出的串行 VID 信号,用于调节 CPU 核心电压和控制集显供电
CPU 得到 PROCPWRGD 后,才会发出 SVID
VCCCORE_CPU:主板给 CPU 的核心供电
SYS_PWROK:由 CPU 的电源管理芯片发给桥的 3.3V 高电平,等同于 VRMPWRGD
PWROK:
APWROK:ME 模块电源好,开启 AMT 模块
DRAMPWROK:桥发给 CPU 的 PG
25MHz Crystal Osc:6 系列芯片组无时钟芯片,桥增加 25M 晶振,给桥内部的时钟模块提供基准频率
PCH Output Clocks:桥输出各组时钟
PROCPWRGD:桥发给 CPU 的 PG,表示 CPU 的核心电压 OK
PLTRST#:桥发出的平台复位 3.3V,经过转换作为 CPU 复位

本文由迅维-追梦奋斗-制作
