联想z400 不触发——迅维维修案例展示

来源：未知发表时间：2016-01-08 浏览次数：

笔记本型号：联想z400
板号： LA-9061P
芯片组：SLJ8E
故障描述：不触发

解决办法：

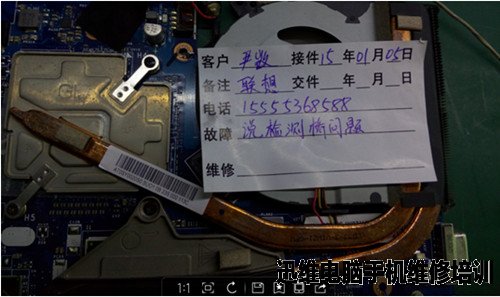

联想z400 板号LA-9061P REV 2A ，客户拿到其它地方修没修好说是要桥有问题。

　　客户寄过来给我们看看。拿到板子先观察，发现BIOS刷过，EC换过，EC是KB9012带程序的。发现上家的焊功不怎么样，就把EC拆下来重新焊了下。插可调电源电流0.008按开关没反应。查EC和桥的待机条件。

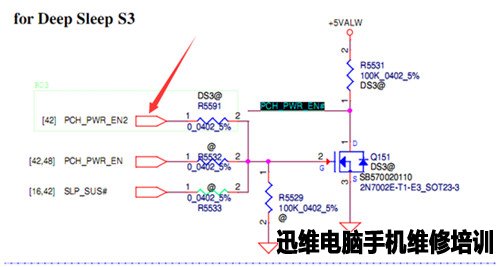

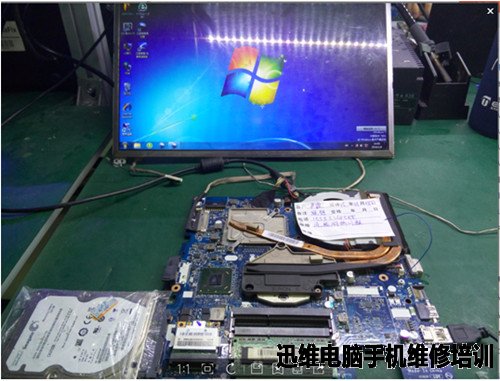

　　供电：9 67 111 125脚正常，时钟 123脚susclk没有，后修好测的这个时钟要上电之后才有。复位 37脚 EC_RST#正常，110脚 ACIN正常 124脚 +V18R 1.7V正常，112脚 EC_ON正常，100脚EC_RSMRST# 没有，开关到EC 114脚高低高跳变正常 EC到桥没有跳变一直3.3V, 待机芯片RT8205 PL402 PL401 3 5V正常,查桥的待机条件，发现桥的待机+3V_PCH +5V_PCH没有，找来源发现由PCHPWREN2开启，这个信号有EC发出。判断EC程序有问题，飞线刷EC程序后触发亮机。

【本文作者】　程文龙，大学毕业后在电信通信部门工作，因为对电脑行业的热爱。多年前的迅维毕业优秀学员，毕业后一直留在迅维维修部，擅长笔记本主板电路分析和维修。对使用示波器抓掉电和一些疑难问题有着独到的见解。
