华硕进水机的维修

来源:未知    发表时间:2016-01-09    浏览次数:
  众所周知,华硕的机器不是很好修,板子、电阻、电容都没标示,这给维修带了困难。然而,下班之前,老板交给我一台华硕进水机。从没修过华硕的我只能硬着头皮接了这个活。
  维修过程如下:

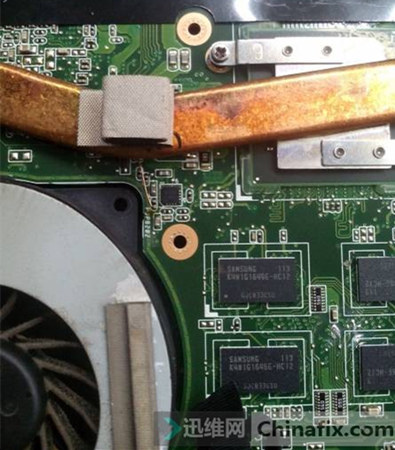

  首先,向老板要了点位图和图纸,接着,开始拆机。拆开机器后,发现很多已被腐蚀,没来的急拍照就拿到水龙头上去清洗了,清洗后去烘干板子。
  板子烘干后,拿过来开始补元件。打开点位图查找元件,发现两处被腐蚀,便开始清理。一个接口处已被腐蚀,开始补元件。补好后,开始打值各大电感,发现无短路,对地阻值均正常。接着,开始装机上电,电流上到了0.56安就停顿了一下,然后开始慢慢上去,闪到了1.1几安就不动了,这不是没有跑码嘛!

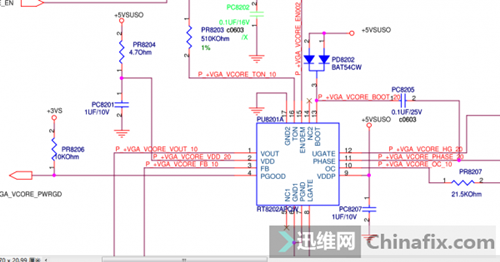

  然后,又各种拆,发现都正常。把小板拆下来装好上电,测量发现北桥电感无电压;打开图纸查看输出端,发现有电压输出来。开始追查电感的供电,追查到PR8203时,发现是个北桥的小芯片。心想肯定烧掉了,便测量芯片各个供电是否短路,但没有短路。



  这是各个电压,发现无短路,然后开始上点测量电压,最后发现16脚没电压,属不正常;然后又翻点位图,顺着16脚一流追查到PJP8202节点,发现还没电压,难道节点腐蚀了?

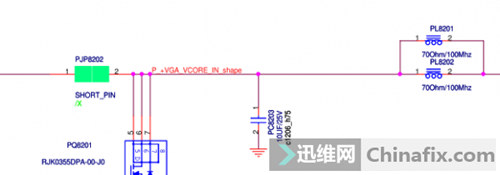

  打开点位图,在实物有个过线孔,经测量,确实无电压;看图纸发现和它相连接的有一个PQ8201的场馆5678脚连接,然后进行再次对比,发现实物和点位图有点出入,查看PQ8201测量是否短路,却正常,然后上点测量5678脚有电压。

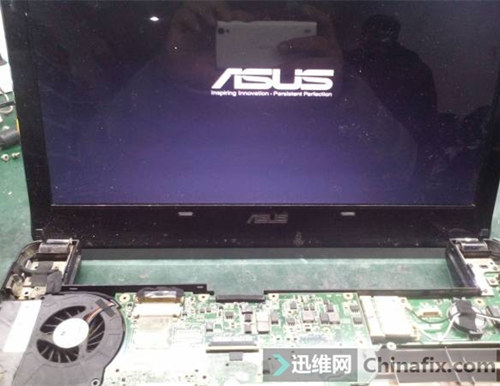

  飞线连接PR8203电阻,然后上电测量,发现开机跑马正常,电流上到了1.8安多,华硕的LOGO也出现了,完美亮机。



  本文作者:迅维网实地毕业学员,迅维网论坛会员,ID:jie25944。
