戴尔inspiron5420 不触发——迅维维修案例展示

来源:未知    发表时间:2016-01-22    浏览次数:
笔记本型号 板号 芯片组 显卡型号 BIOS型号 BIOS备份
戴尔inspiron5420 DA0R08MB6E2 REV E2
SLJ8C

N13P-GL-A1

故障描述 :不触发
解决办法:

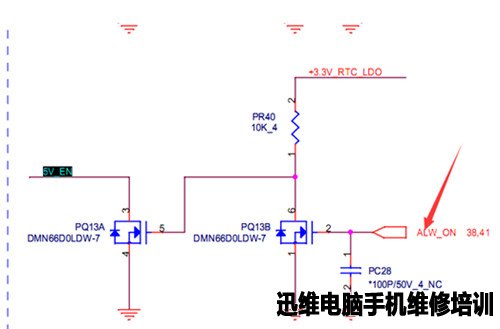

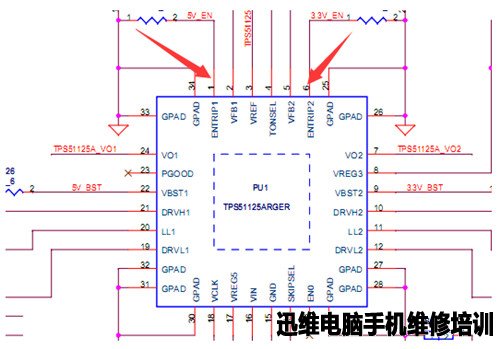

  接修一台DELL Inspiron 5420,板号 DA0R08MB6E2 REV E2的机器不触发,打各大电感值都正常,接稳压电源,待机电流0.006,按开关不触发,测待机电压发现只有3V没有5V,查待机芯片,待机芯片是TPS51125A,测1脚0V不正常,6脚1.5V正常,追查5VEN来源发现ALW_ON没有。

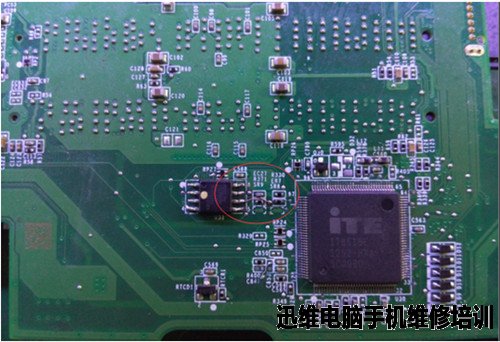

  再追查ALW_ON来源,发现来自EC IT8518 83脚。查EC待机条件 待机供电 3 74 127脚正常,时钟 IT8518 EC自带时钟 复位 14脚WRST正常, 抓BIOS波形发现6脚没有波形,拆掉BIOS发现第6脚到EC断线。如下图



  补上去后待机电流0.007 3 5V正常,按开关没反应,仔细一瞧发现上家把BIOS芯片换错,8M换成了4M,找了一个8M的芯片刷一个我备份的BIOS后顺利亮机。


【本文作者】 程文龙, 迅维维修部金牌技术员,饼哥的忠实粉丝,论坛UID: 785497 ,2013年迅维毕业后一直留在维修部在各位老师的帮助下逐渐成长起来,擅长笔记本 主板电路分析和维修。对掉电和一些疑难问题有着独到的见解。
