迅维实地学员分享焊接CPU经验

更新时间:2020-06-05 浏览量:206

  本文为迅维实地学员 lizongguo 原创,迅维论坛ID:1115176

  原文链接:https://www.chinafix.com/thread-1060804-1-1.html

  周六下午没课大家都外出游玩去了,我抽空给大家分享下焊接CPU自己的小小经验,希望能给后来的小白们小小帮助。

  今天要分享的是焊接IPHONE 5C主板CPU,使用的风枪是快克的2008(以下提到的温度风速都是指2008,其他风枪请酌情增减温度风速)。

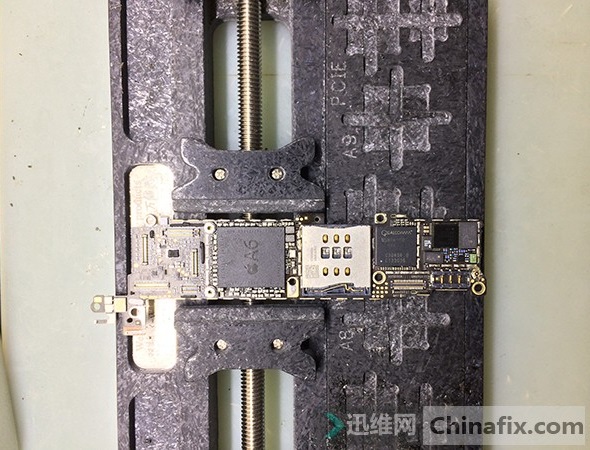

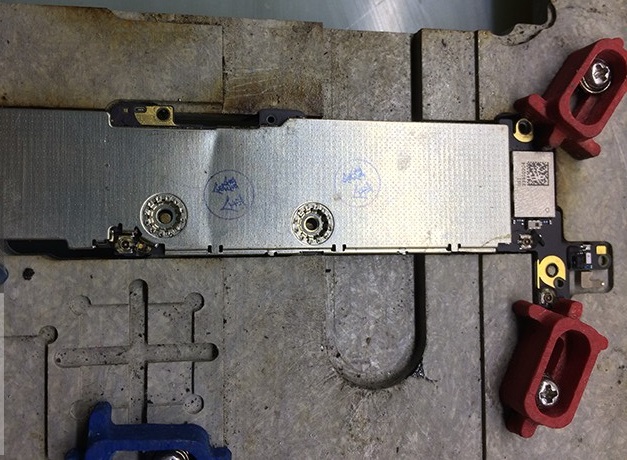

下图为5C主板:

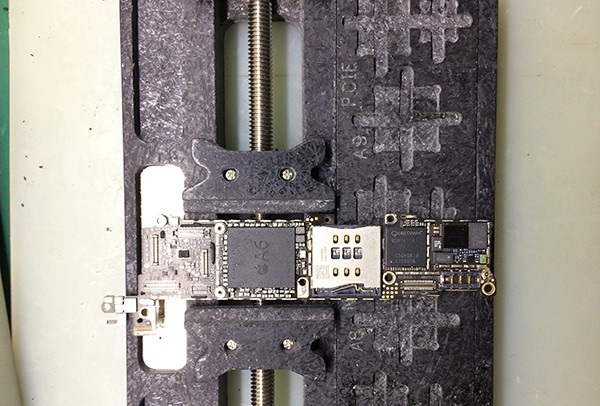

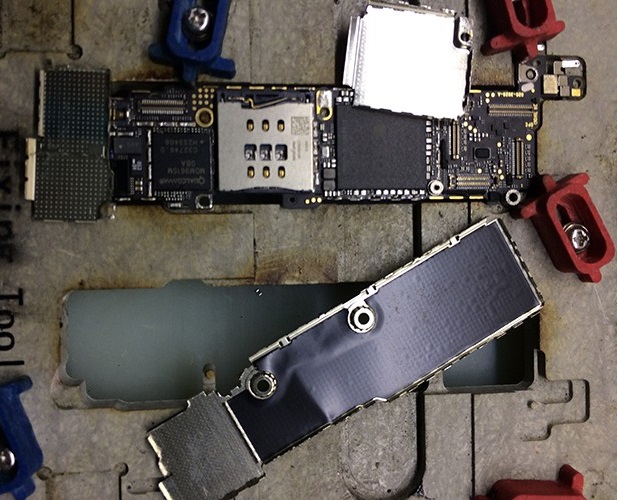

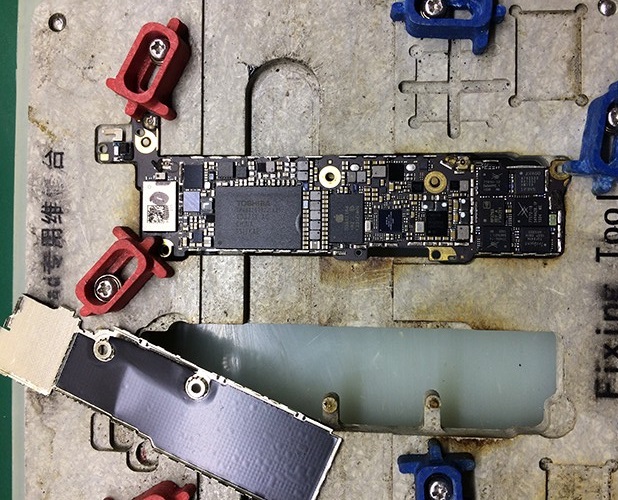

风枪(以下风枪都是指快克2008)温度370度,风速80,开始拆主板上的屏蔽罩,建议温度要高,越快越不容易烤坏元器件。一大二小都拆下来。如下图:





  调整风枪温度为270度风速50,除CPU芯片四周的边胶,除边胶一定要彻底,一定要细心,小心旁边元器件的同时将边胶清楚干净,其实除边胶的目的就是让CPU与周边小元件分离,从而避免在撬CPU时发生粘连把小元件带掉,同时注意风枪温度不宜过高,标准为你的刮刀在除边胶的时候碰到小元件不会掉为宜。

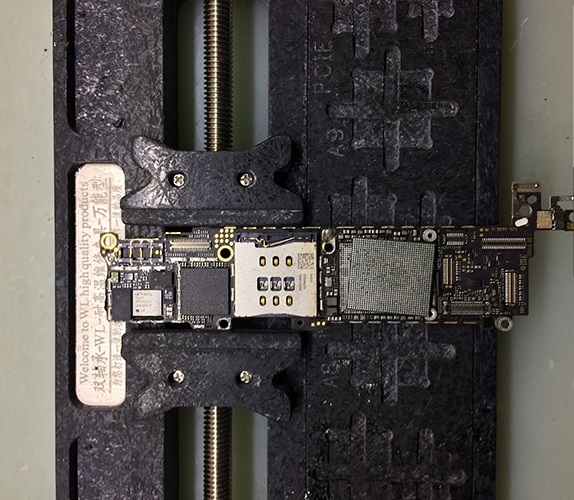

  边胶清除干净后,风枪开到370度,风速100撬CPU。注意:一定要等芯片下面的锡完全融化了再下撬刀,禁忌在锡未化的时候用蛮力撬起,势必会造成焊盘CPU的掉点露铜。

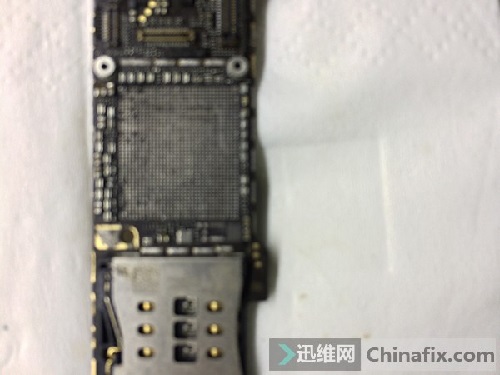

  撬完CPU,风枪开300度,风速50给CPU焊盘除胶。在除胶之前先给焊盘涂上焊油,用电烙铁带低温锡浆,在焊盘上走一遍,将焊盘上的锡点中和使其熔点降低,利于除胶。

  注意:一定保证焊盘锡能融化再去刮胶。

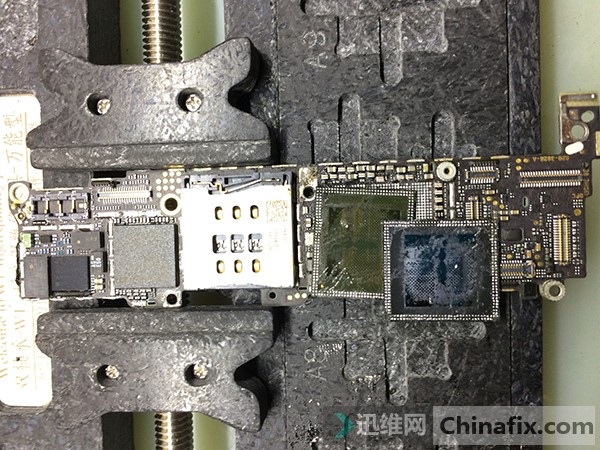

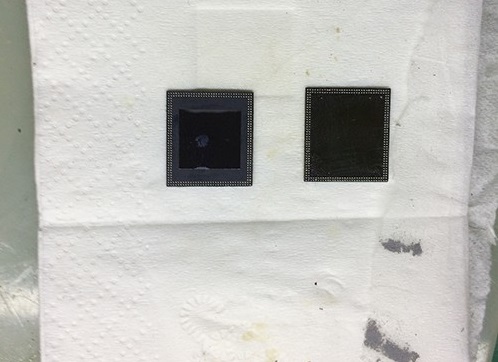

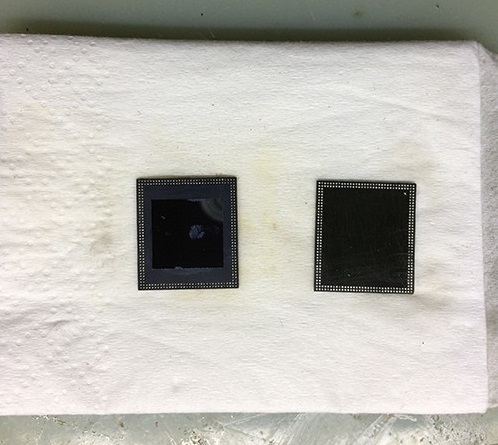

  焊盘除胶完成,以同样的温度给CPU刮胶。不论用刮刀还是烙铁,一定保证刀口与芯片平行,防止CPU刮掉点。除胶完毕,将CPU上下分层,风枪温度320度,风速100(注意不要切坏中层)



  分层完毕,开始给中层除胶灌锡,先涂上低温锡浆,加焊油用烙铁托平焊盘,用烙铁平着刮中层四周的胶,同时给上层加焊油,用烙铁沾低温锡拖平上层,用烙铁或刮刀给上层除胶(注意:边缘与拐角必须刮干净)。


  用毛刷刷干净中层,用刮刀取适量的锡浆均匀涂抹到中层四边,擦干净残留无用锡浆,开风枪280度,风速50吹化,再次重复一次(涂抹两次可使每个孔内锡球饱满)。

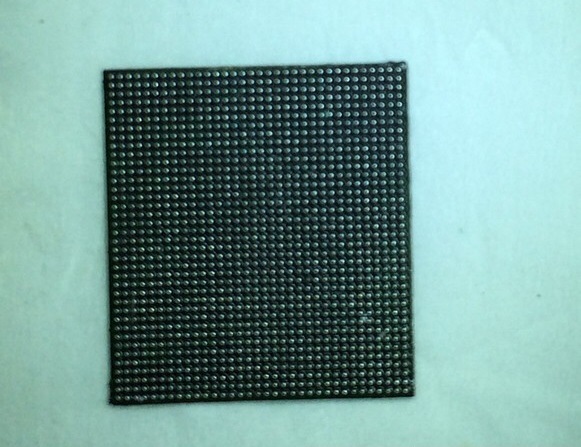

  下面开始给CPU植锡,本人认为这里最为关键。风枪280度,风40。植锡时请注意:在扣好钢网涂抹锡浆时,最好一遍涂好,不要来回涂抹,而且力度要适中。


  接着开始上层除胶、植锡,用烙铁挂锡拖平锡点,用刮刀给上层刮胶。(注意边缘与拐角一定刮干净,很重要哦),用吸锡丝吸干净多余锡球,擦拭干净,风枪开280度风速40植锡。



  以上都处理完毕,最重要的时刻到来了,开始焊接CPU回焊盘了。

  焊接前,先用毛刷清理干净焊盘,预热焊盘加锡膏,将CPU一脚(中层晶体有个小圆点)对准焊盘放正,风枪350度,风速80焊接中层。


  中层完毕后,加焊膏给中层,取上层一脚对准中层一脚,风枪开到350度风80,焊接完毕。

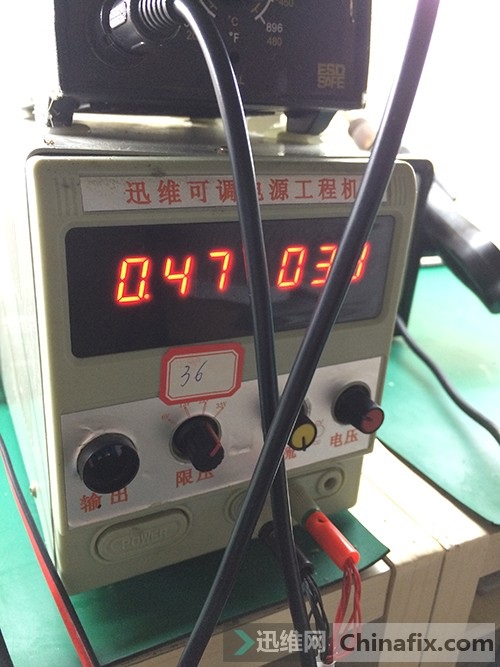

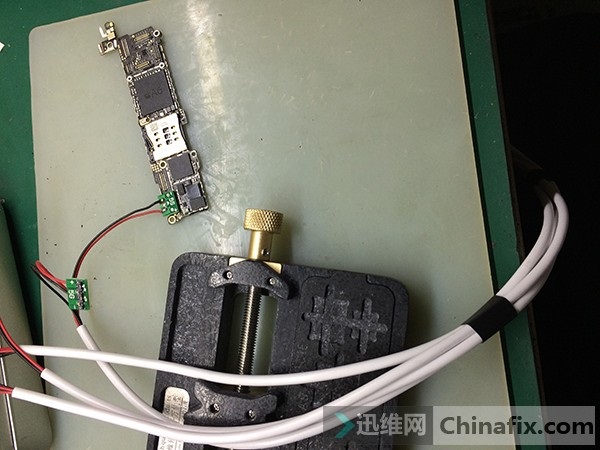

  下面就是见证奇迹的时刻到了,给主板加电测试,OK!通过!谢谢初级班苏老师他们的不厌其烦的教导。





  其实焊接CPU大家可能都知道步骤与流程,但是大家缺的可能就是细心细心再细心,哪怕一个再小的细节,大家最好也不要放过,应该像大姑娘绣花一样,仔仔细细认认真真。
