迅维学员分享:联想Z40-70笔记本保护隔离烧毁维修

更新时间:2021-10-12 浏览量:207

  本文为迅维学员zhangxuhvi原创,迅维论坛ID:888483

  原文链接:https://www.chinafix.com/thread-1200009-1-1.html

  机器型号:联想Z40-70

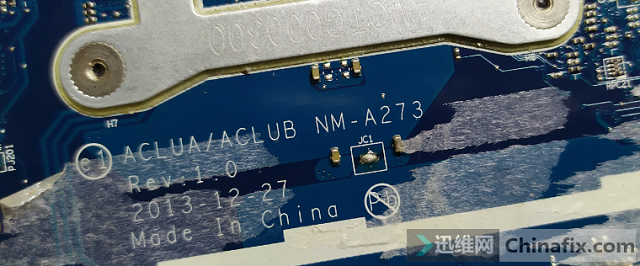

  板号:NM-A273

迅维学员分享:联想Z40-70笔记本保护隔离烧毁维修 图1

  故障现象:通电瞬间大短

  拆机第一幕。

迅维学员分享:联想Z40-70笔记本保护隔离烧毁维修 图2

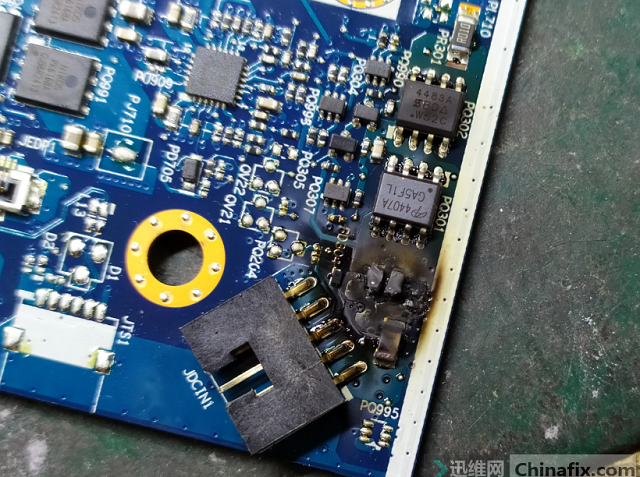

  感觉不能善了了,打值公共点居然没短路,那看来是电源出问题把隔离管烧了,先处理一下糊了的地方。

迅维学员分享:联想Z40-70笔记本保护隔离烧毁维修 图3

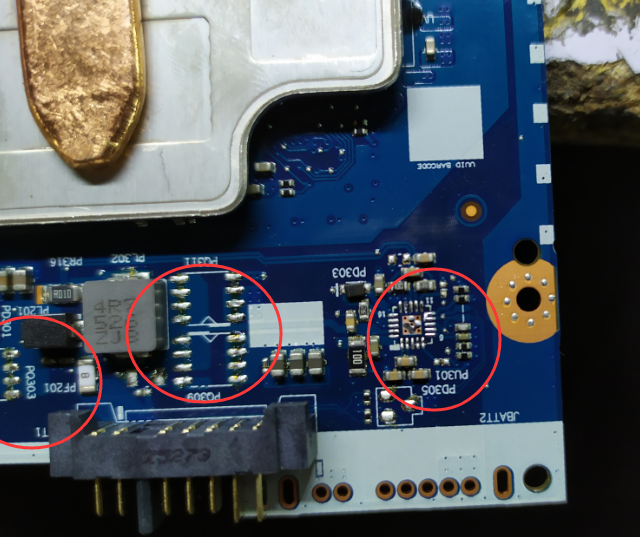

  一看这个情况心想里面如果断了信号,要是彻底修好不得个几个小时啊?拆掉充电芯片,电池隔离管等等。

迅维学员分享:联想Z40-70笔记本保护隔离烧毁维修 图4

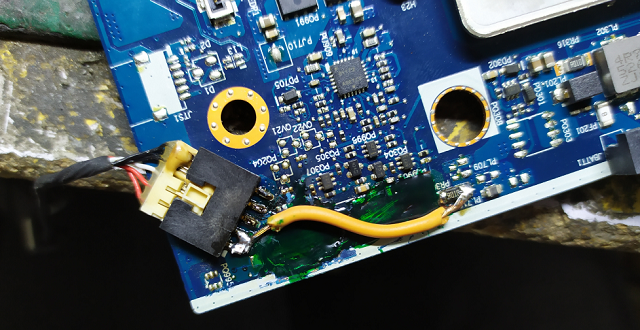

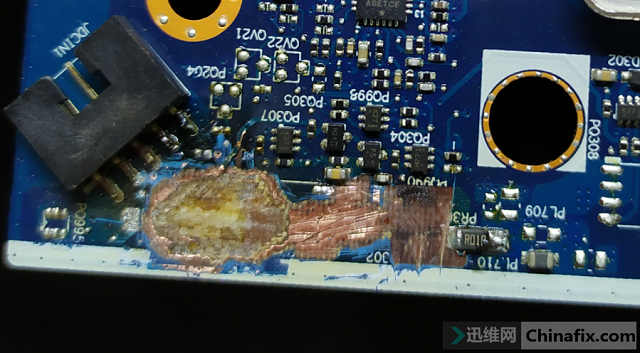

  一根线过去。

迅维学员分享:联想Z40-70笔记本保护隔离烧毁维修 图5

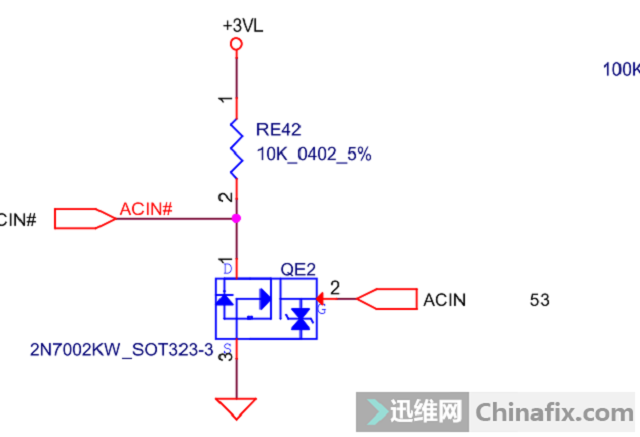

  给EC个AC_IN#信号1。

迅维学员分享:联想Z40-70笔记本保护隔离烧毁维修 图6

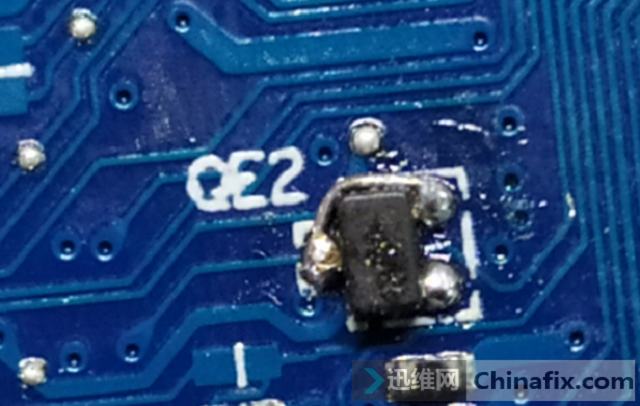

  给EC个AC_IN#信号2。

迅维学员分享:联想Z40-70笔记本保护隔离烧毁维修 图7

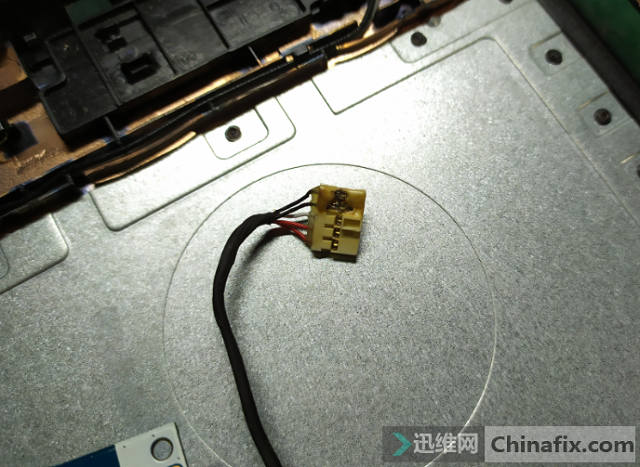

  电源线都烧糊了。

迅维学员分享:联想Z40-70笔记本保护隔离烧毁维修 图8

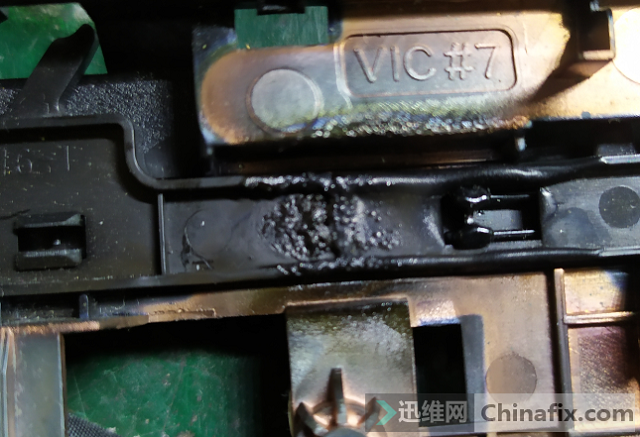

  壳子也烧糊了。

迅维学员分享:联想Z40-70笔记本保护隔离烧毁维修 图9

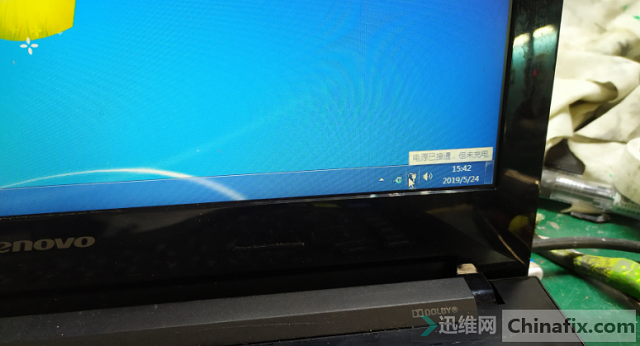

  进系统了,只能用适配器。

迅维学员分享:联想Z40-70笔记本保护隔离烧毁维修 图10

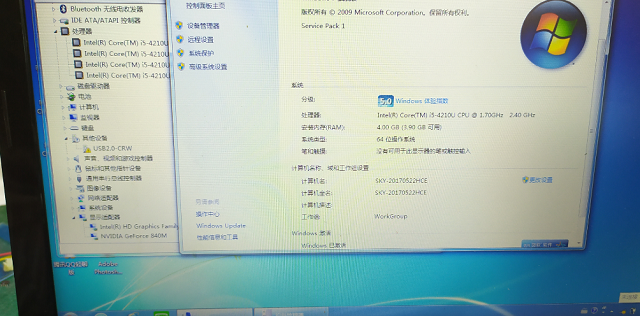

  这是配置图。
