迅维实地学员分享:三星535U3C笔记本不显示通病分析

更新时间:2021-10-13 浏览量:207

  本文为迅维实地学员小博士123原创,迅维论坛ID:1142218

  原文链接:https://www.chinafix.com/thread-1292939-1-1.html

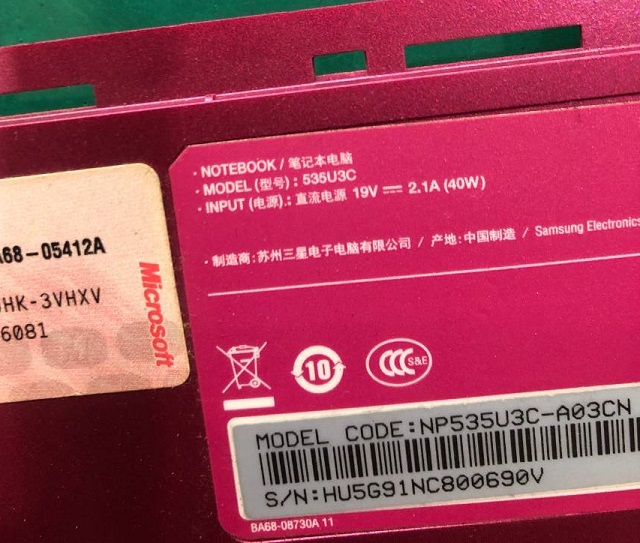

  三星535U3C,此机正常待机电流为0.004A,亮机电流在1.1A左右,待机时无3.3V和5V,触发后才触发!


  此机的问题是触发后开机电流在0.85A后慢慢上升不显示,所有的供电都出来了,刷BIOS没用。最后发现一个通病,就是南桥上面的电容漏电导致的。

迅维实地学员分享:三星535U3C笔记本不显示通病分析 图1

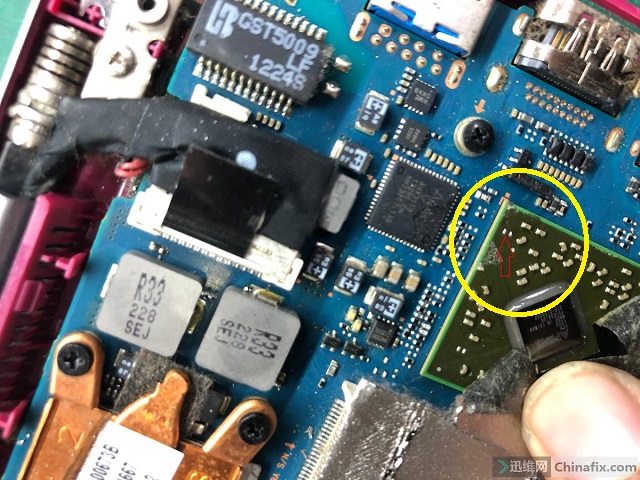

  这个RTCRST信号为1.5V不正常,去掉南桥上这个电容(箭头处所指的)就OK了。

迅维实地学员分享:三星535U3C笔记本不显示通病分析 图2

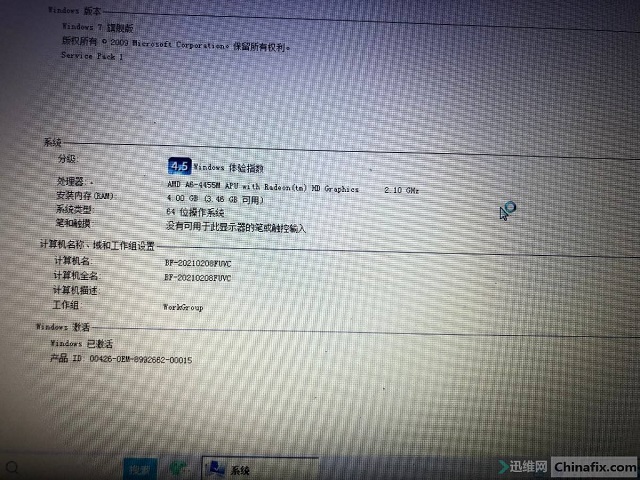

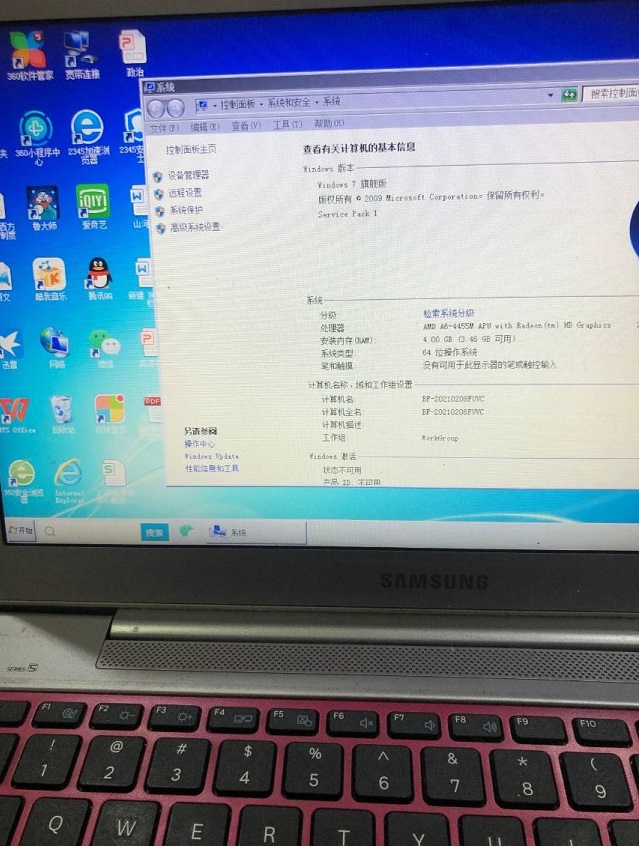

  装机测试,开机一切正常,维修结束。

迅维实地学员分享:三星535U3C笔记本不显示通病分析 图3

迅维实地学员分享:三星535U3C笔记本不显示通病分析 图4
