　　本文为迅维学员我曹无情原创，迅维论坛ID：1273862

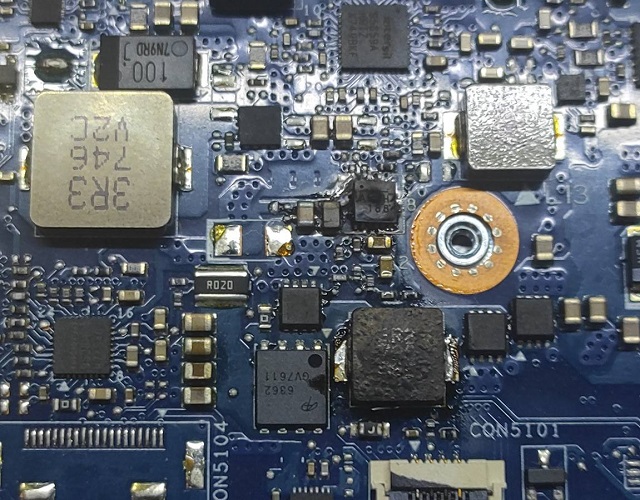

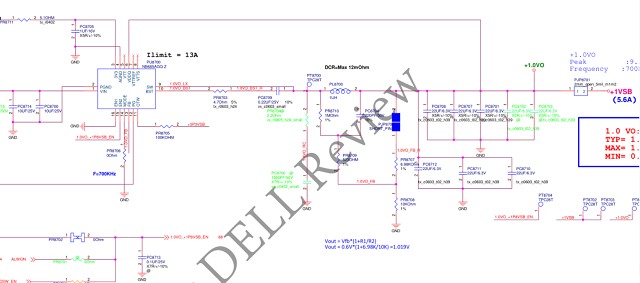

　　戴尔5370 ARMANI13这电脑到手一股烧焦的味道，拆机对照图纸发现1VSB对地短路，集成MOS管的芯片都烧糊了。

　　下方充电电感也是糊的，不过充电电路量了一通没问题，找了个2.2UH的电感换上。

　　拆了芯片，焊盘也废了，撬电感为前级短，希望后级没事。刮到不短的时候已经是一个大坑了，芯片也无法再焊回去。如果有料板可以剪板飞线，移花接木，省时省力，但是无奈没有，心里想尝试一下直接芯片飞线。

　　芯片到货了，一开始想先把芯片这端都飞好再放上去飞另一端，但是绿油固定的不稳，烙铁一碰都脱焊了，把芯片翻转找了个空地拿胶固定了一下，开始一根一根飞线。

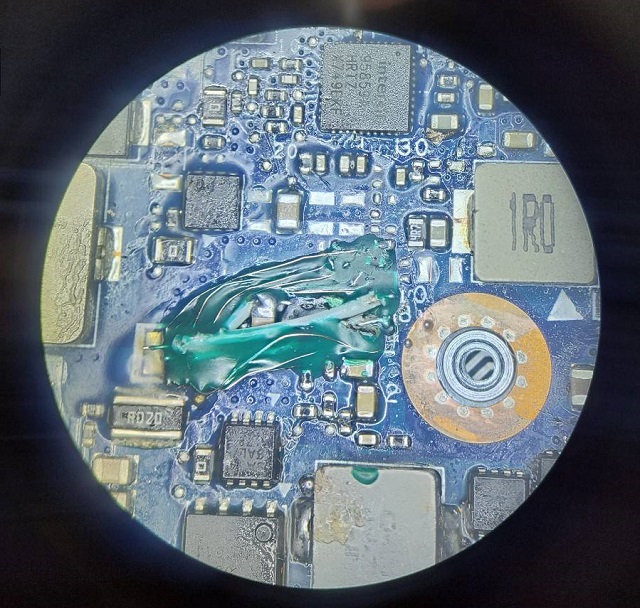

　　为了保险，供电接地和输出都是用的粗线，其他信号用的细线。镜像飞线，飞好线量了一下每个引脚直间不相连，上绿油。

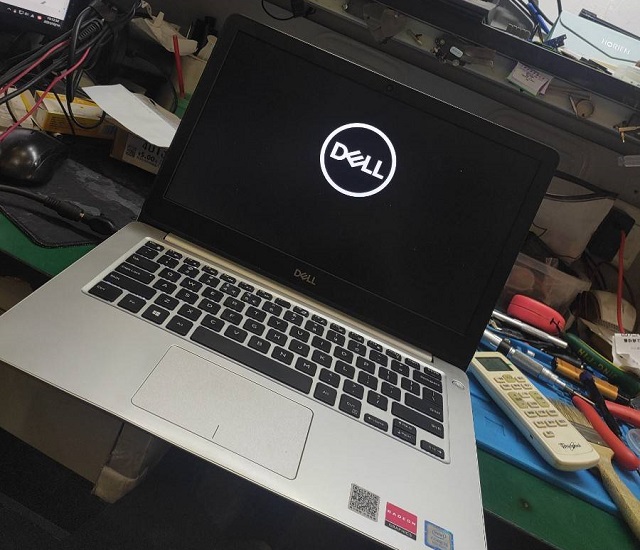

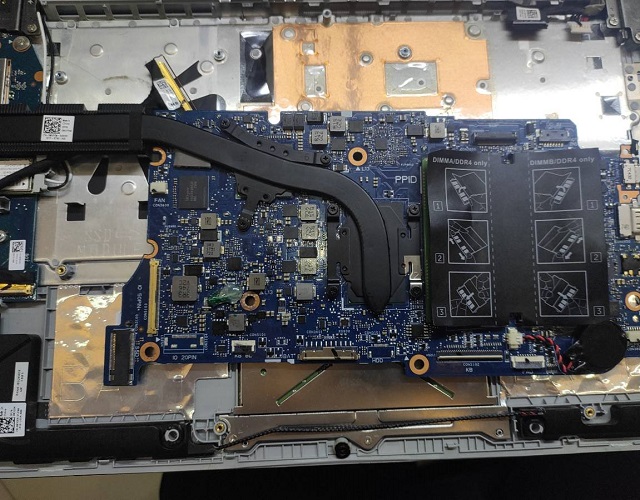

　　抱着死马活马的心态，测量电感对地值正常后接电上机电流跳变，屏幕亮了，到此维修结束，保险起见又给那块上了热熔胶。

　　处理烧糊的地方只用了几分钟，但是飞线活生生显微镜下三个小时。
