迅维培训学员分享:华硕H61主板插内存反复重启维修
更新时间:2021-10-15 浏览量:223
【主板版号】P8H61-M LX3R2.0 VER:2.01
【故障现象】主板不插内存有报警,插内存反复重启
【维修过程】

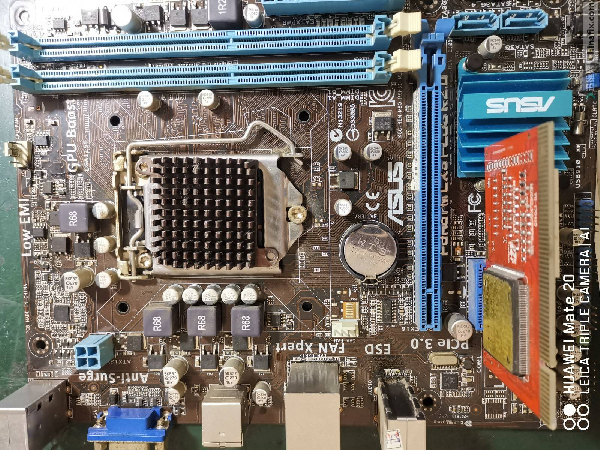

收到一块主板华硕H61,客户描述电脑不开机,拿到手上通电测试不插内存有报警,插上内存反复重启。
拆下主板,一般这种问题先刷BIOS,在官网下载了BIOS后缀为.CAP的,如果直接用BIOS刷肯定刷不进去,我的编程器是TL866CS打开文件修改开始地址为00800再刷,成功刷入后故障一样反复重启。
再测内存条件,系统管理总线3.3V、VTT0.7V、时钟0.4V、VDDSPD 3.3V、复位1.5V都正常 ,看来只有按时序走了。

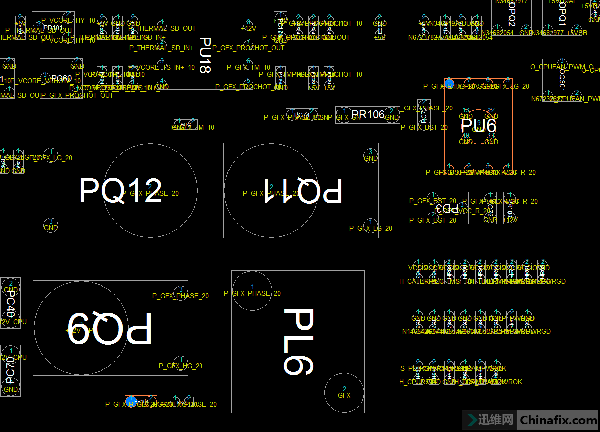

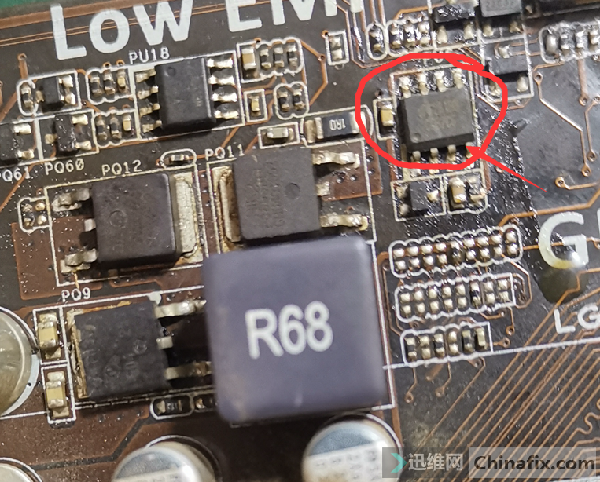

先测量各电压内存1.5V、桥供电1.8V、总线1.06V、VCORE1.05V,当测到PQ12电压为0V。打开神器找到对应的点位图、找到相连的芯片PQ12受控于PQ9,测PQ9 G级为0V,继续追查凶手,找到UP6281BS电源管理芯片,然后测每个脚位电压1脚1.9V、2脚0.9V、3脚1.9V、4脚1.9V、5脚0V、6脚0V、7脚0V、8脚0V,电压明显不对,PR103连接4脚一边由12V通过R103过来,正常也是11.6V左右明显电压偏低,本以为是电阻坏了,换了一个还是一样,在料板上找了一个同样的芯片换完。

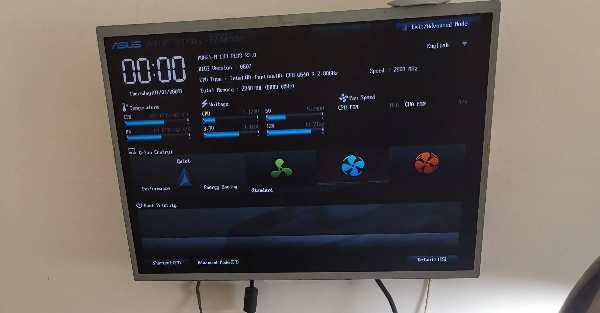

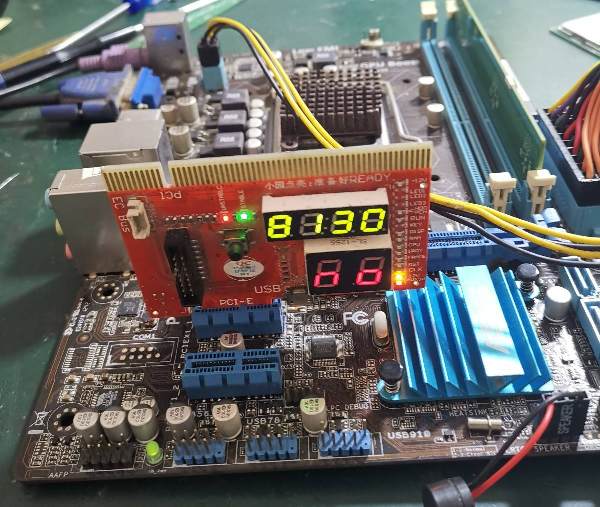

再测电压如下:1:12V、2:0.45V、3:11.27、4:11.27、5:9.93、6:0V(GND)、 7:1.02、8:1.78,测试了一段时间没问题。
