iPhone手机WiFi显示灰色,无法打开故障维修

更新时间:2017-02-09 浏览量:993

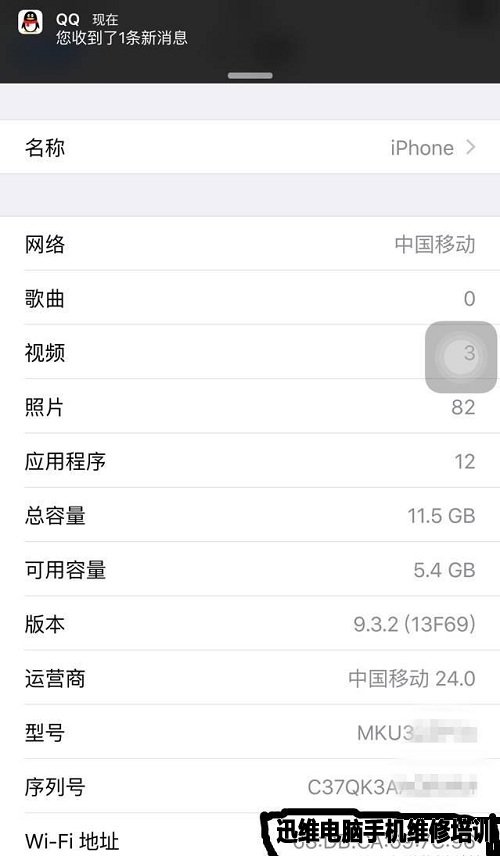

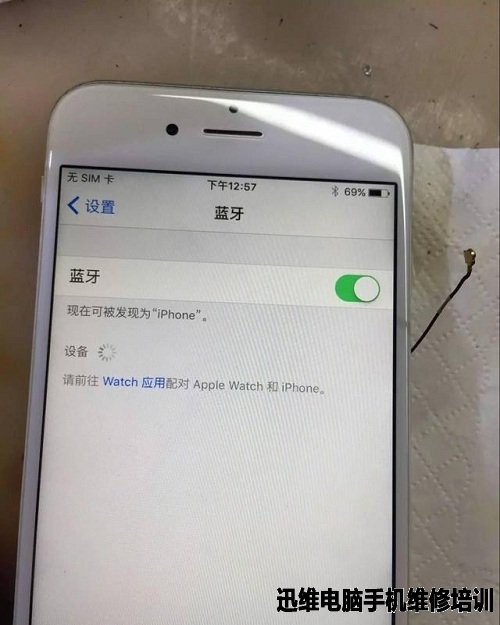

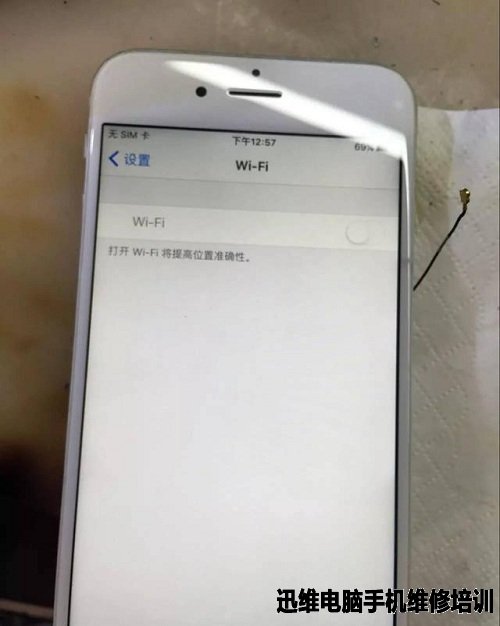

  初步分析wifi 蓝牙 地址都有,排除模块问题。

iPhone手机WiFi显示灰色,无法打开故障维修
图1 苹果手机WiFi显示灰色,无法打开维修

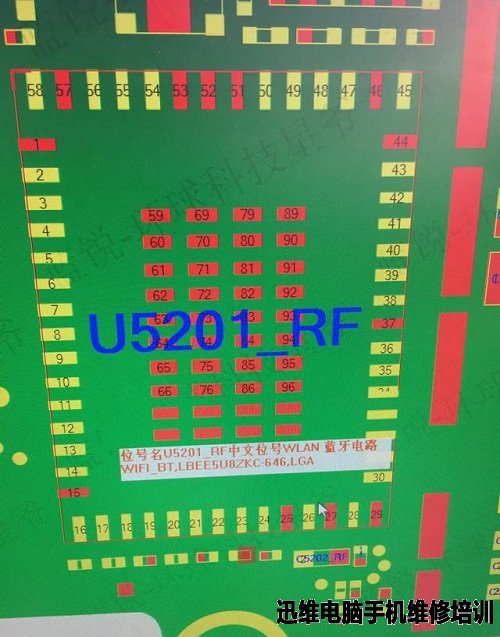

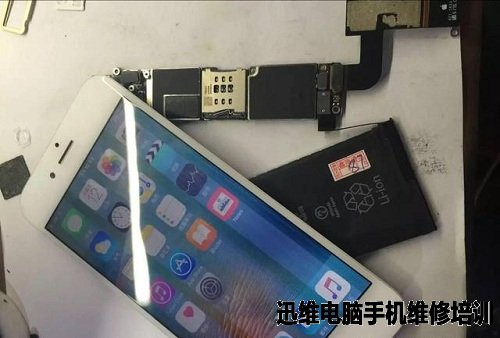

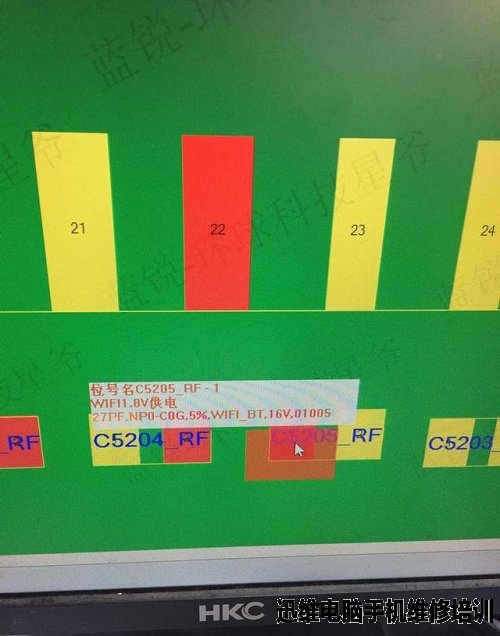

  拆下主板以后,先检测元件C5205_RF(3.7V)C5204_RF(1.8V),发现无问题,供电正常。

iPhone手机WiFi显示灰色,无法打开故障维修
图2 苹果手机WiFi显示灰色,无法打开维修
iPhone手机WiFi显示灰色,无法打开故障维修
图3 苹果手机WiFi显示灰色,无法打开维修

  进一步检测对地阻值发现也都正常。

iPhone手机WiFi显示灰色,无法打开故障维修
图4 苹果手机WiFi显示灰色,无法打开维修

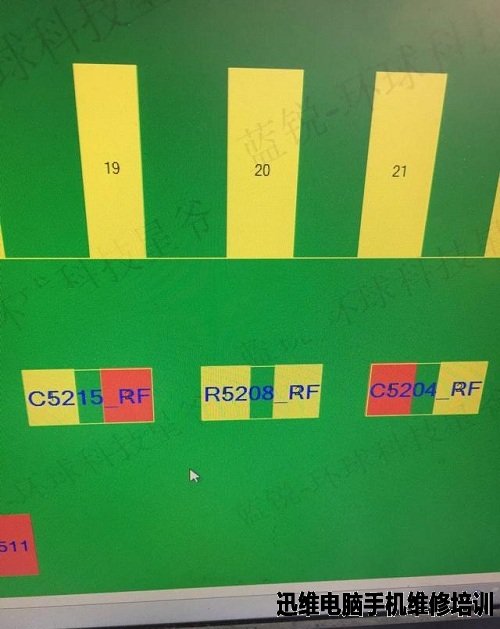

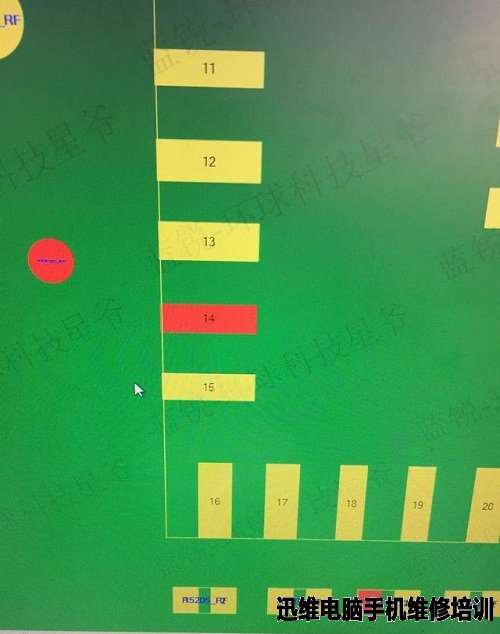

  最后在检查复位电源的时候发现1.8V时有时无,根据图纸查看相关通路。

iPhone手机WiFi显示灰色,无法打开故障维修
图5 苹果手机WiFi显示灰色,无法打开维修

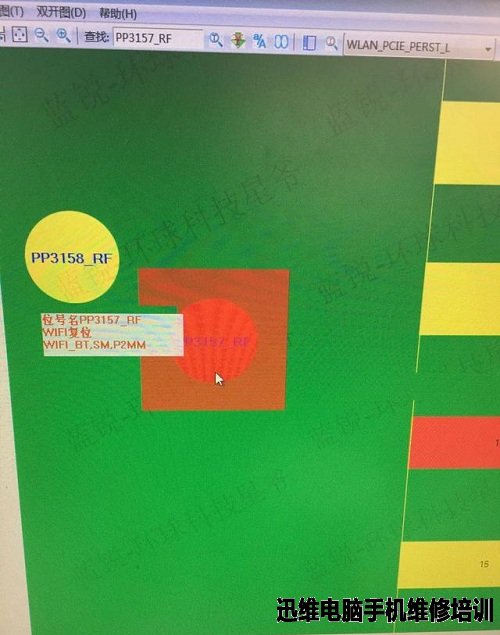

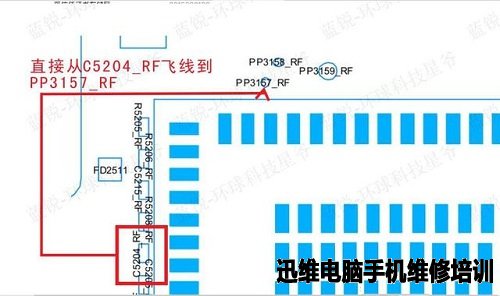

  查看图纸以后,直接从C5204_RF飞线到PP3157_RF。

iPhone手机WiFi显示灰色,无法打开故障维修
图6 苹果手机WiFi显示灰色,无法打开维修
iPhone手机WiFi显示灰色,无法打开故障维修
图7 苹果手机WiFi显示灰色,无法打开维修

  重新装机检查。

iPhone手机WiFi显示灰色,无法打开故障维修
图8 苹果手机WiFi显示灰色,无法打开维修
iPhone手机WiFi显示灰色,无法打开故障维修
图9 苹果手机WiFi显示灰色,无法打开维修

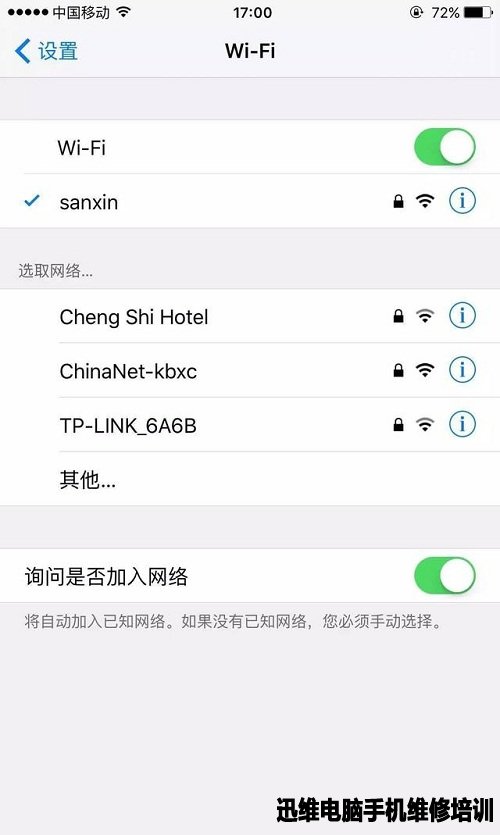

  装机测试,WiFi正常打开,故障解决。

iPhone手机WiFi显示灰色,无法打开故障维修
图10 苹果手机WiFi显示灰色,无法打开维修
iPhone手机WiFi显示灰色,无法打开故障维修
图11 苹果手机WiFi显示灰色,无法打开维修
