iPhone6S Plus触摸失灵 A9 CPU重植注意事项

更新时间:2017-02-08 浏览量:1799


  机器型号:iPhone6S Plus

  故障现象:

  该机维修的是触摸故障,触摸有时候失灵,紧压CPU部分可以触摸,初步判断CPU虚焊。

  维修过程:

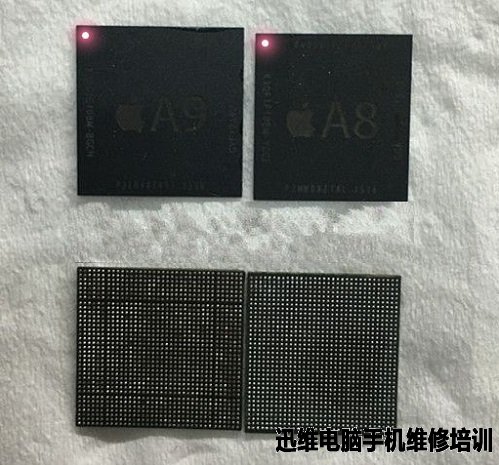

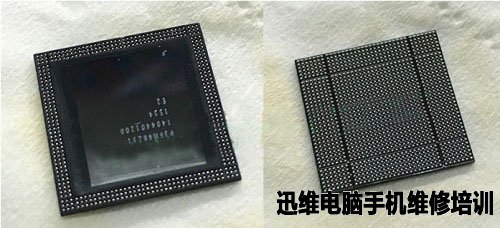

  首先大家认识一下A8和A9的区别,A9比较宽大,底部有类似井字模样。

iPhone6S Plus触摸失灵 A9 CPU重植 图1
iPhone6S Plus触摸失灵 A9 CPU重植 图1

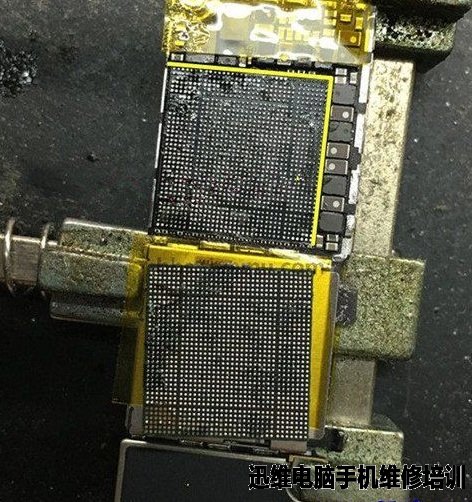

  拆CPU前,先把CPU和周边电阻电感之间的硬胶加热切除,以免在拆开CPU后周边电容电感脱落或虚焊。

iPhone6S Plus触摸失灵 A9 CPU重植 图2
iPhone6S Plus触摸失灵 A9 CPU重植 图2

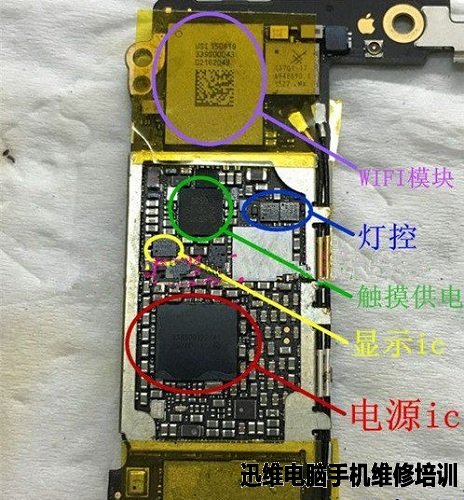

  CPU拆开后留意背后电源IC是否爆珠,另外提醒一下:

  1、6S电源IC带封胶,脚位较密。

  2、6S坏了wifi不能单换,必须连同硬盘同时更换,否则只能出现wifi地址,wifi功能灰,打不开。

  3、6S没有触摸IC,只有一个触摸供电。

iPhone6S Plus触摸失灵 A9 CPU重植 图3
iPhone6S Plus触摸失灵 A9 CPU重植 图3

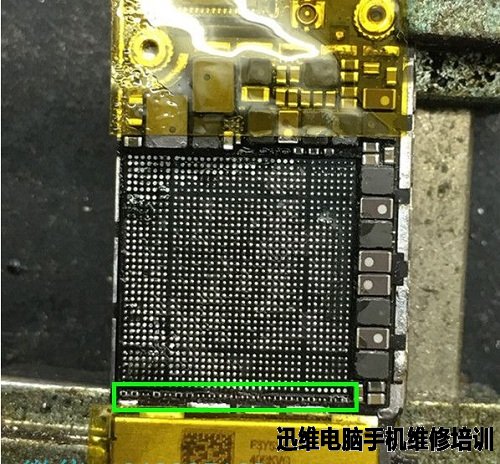

  拆cpu或刮胶,千万留意这一排电阻,都是会影响开机的,比较重要。

iPhone6S Plus触摸失灵 A9 CPU重植 图4
iPhone6S Plus触摸失灵 A9 CPU重植 图4

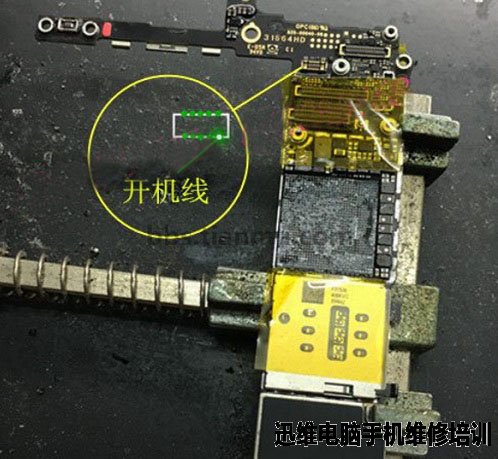

  单板开机碰触点。

iPhone6S Plus触摸失灵 A9 CPU重植 图5
iPhone6S Plus触摸失灵 A9 CPU重植 图5

  植好锡的A9。

iPhone6S Plus触摸失灵 A9 CPU重植 图6
iPhone6S Plus触摸失灵 A9 CPU重植 图6

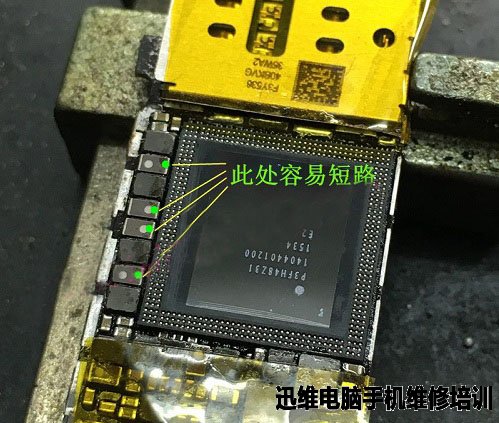

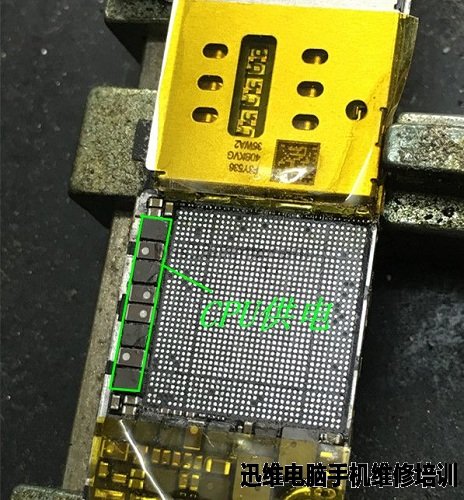

  CPU旁边这排电感是CPU工作电压,如果手机不能开机或者夹电电流大,此处短路机会比较大。刮胶清理干净后,留意没有断点,就可以安装底层,装好底层后,先用万能表测一下这排电感,没有短路再夹电看脉搏或电脑连接DFU测试。

iPhone6S Plus触摸失灵 A9 CPU重植 图7
iPhone6S Plus触摸失灵 A9 CPU重植 图7

  CPU旁边的小电阻记得补齐。

iPhone6S Plus触摸失灵 A9 CPU重植 图8
iPhone6S Plus触摸失灵 A9 CPU重植 图8

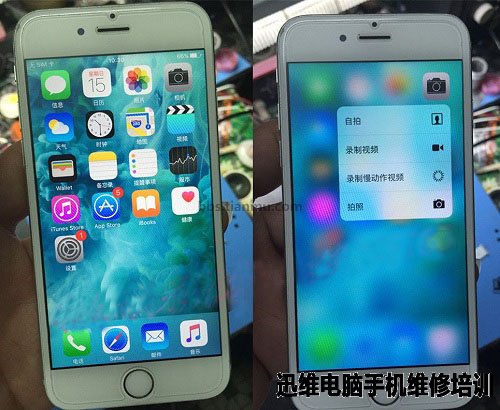

  装好后用电源表测试,有开机电流了再装机测试。开机正常了。

iPhone6S Plus触摸失灵 A9 CPU重植 图9
iPhone6S Plus触摸失灵 A9 CPU重植 图9
