苹果6摔坏 开机80MA一例

更新时间:2016-07-07 浏览量:399


  朋友送来摔得外壳变形,屏碎的小6,说是两口子打架摔的,具体情况大家想象,不上图了。接下来是维修过程,大家耐心看完,肯定会有收获:

  1、夹电源开机,电流直接到了80ma,用数据线连电脑,不连机。

  2、测量复位电压,1.35V,暂时不管对不对,先放过。接下来量总线,R0302两端都是1.8V正常,R0303一端有1.8V一端为0V,问题找到了,断开电源,打阻值0V这一端,阻值都是12,正常值应该是400多。

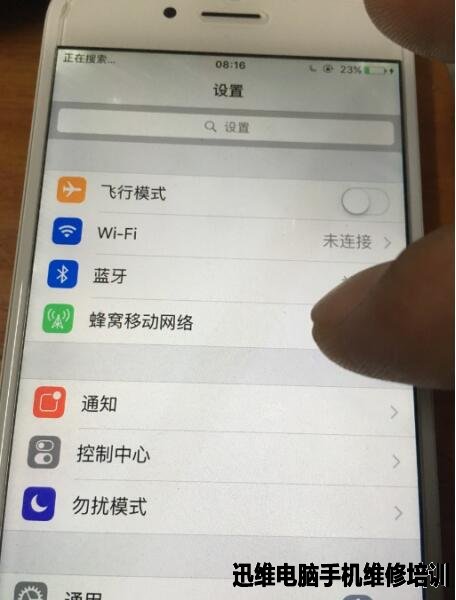

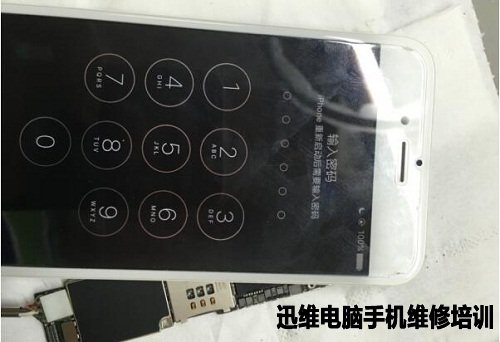

  3、吹下U1501,测量总线阻值正常,开机电流上窜下跳的变成正常开机电流了,把U1501重植锡装回板子,机子修复。下面是过程图:因为没什么原理,图序不要了(看完图,还有分析,不着急,哈哈。)










  俗话说装逼要高格,下面对维修过程稍作分析,这才是重要的:

  1、为什么不显示,不连电脑,直接量复位和总线,而不是首先量供电??或者换USB控制管??电流能上到80ma ,一般供电都出来完了,机子修多就懂了,不多说了。

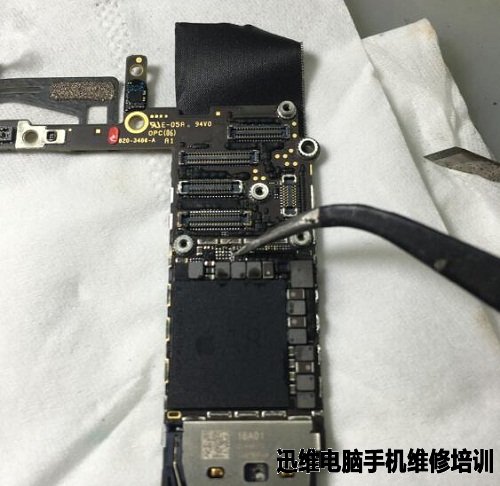

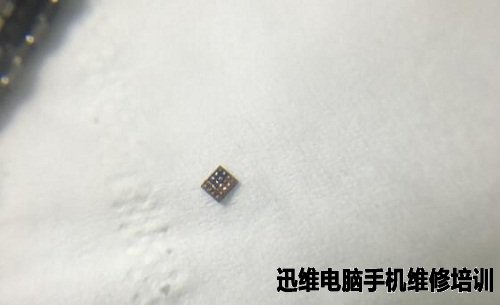

  2、修机的都知道,I2C0这一组总线连总的元件连着的,有显示U1501供电IC,U1502灯光IC,U1202电源IC,U1700的USB控制管,最重要的还连着U0201大CPU,本例维修直接拆U1501,而且一拆就找到故障点,为什么??大家看图,主板的防水标签是红的,说明这机子之前还进过水的,而且在这几个元件中,唯一没有封胶的就是U1501,所以,首先就拆它了,加上点运气,一拆就找到故障点了。看图,拆下的U1501,有点变黑了,应该是之前进水留下的隐患了。最终本例维修的是摔之前进水的后遗症。一切以测量为依据,大家不要拿到摔机就以为CPU或者什么元件摔虚了之类的。

  3、补充一点,现在iphone手机小电路设计日趋成熟,很多小电路上的元件都是通用的,比如指南针,USB控制管,显示IC,灯光IC等等,好多可以用旧机型直接代换,遇到手上没件的时候,对比一下原理图脚位功能一样的,大胆代换。

  本文作者:迅维ID(断箭)本文是作者原稿,迅维编辑未作修改。
