iphone6开机不显示维修案例
更新时间：2016-07-07 浏览量：2102
机型：iphone6
故障现象:
拆机发现主板螺丝柱处飞过线，有绿油，上家已修过没修好。iphone6开机电流正常,屏无显示，从屏侧面看无背光。
维修过程：

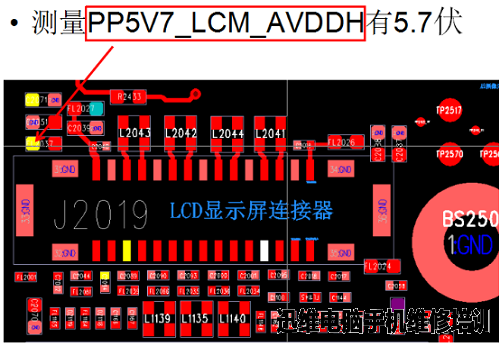

测量PP5V7-LCM-AVDDH有5.7V。
iphone6开机不显示维修 图1

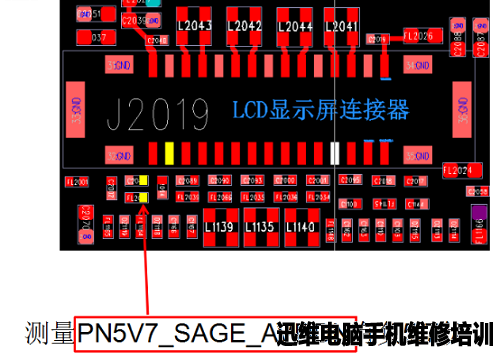

测量PN5V7-SAGE-AVDDN有-5.7V。
iphone6开机不显示维修 图2

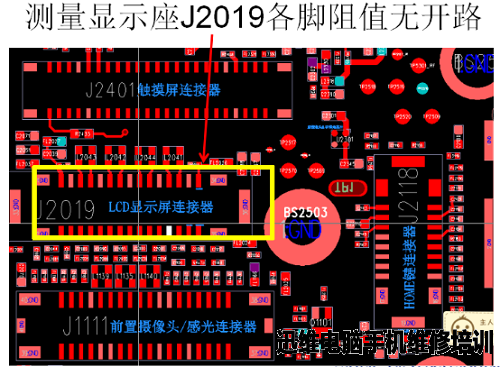

测量显示座J2019各脚阻值无开路。
iphone6开机不显示维修 图3

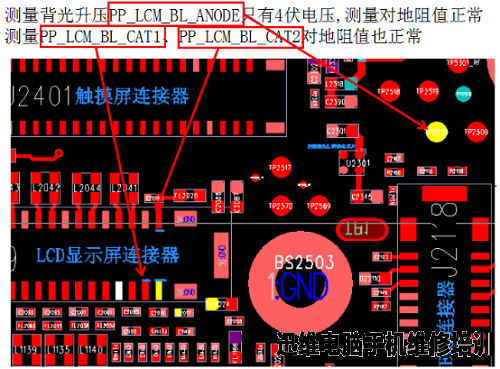

测量背光升压PP-LCM-BL-ANODE只有4V电压，测量对地阻值正常。测量PP-LCM-BL-CAT1、PP-LCM-BL-CAT2对地阻值也正常。
iphone6开机不显示维修 图4

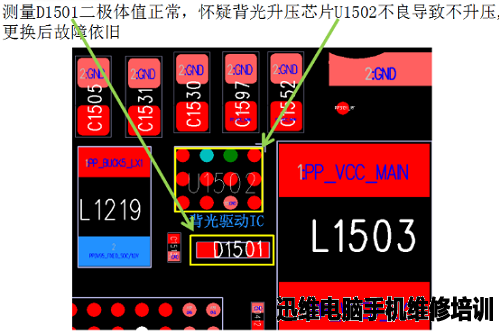

测量D1501二极体值正常，怀疑背光升压芯片U1502不良导致不升压，更换后故障依旧。
iphone6开机不显示维修 图5

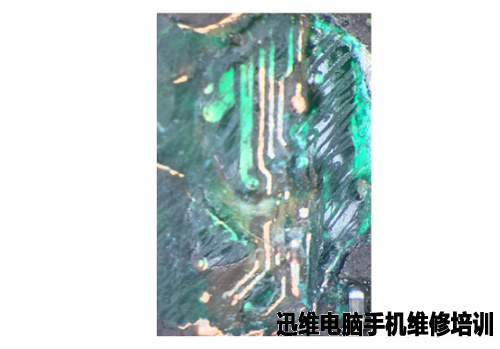

难道上家飞线没飞好，重新刮开绿油，把螺丝柱下面断线刮出来。
iphone6开机不显示维修 图6

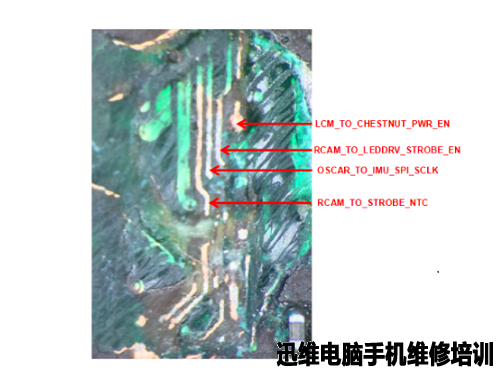

刮开后发现断了4根线，跟显示有关的信号是LCM-TO-CHESTNUT-PWR-EN。
iphone6开机不显示维修 图7

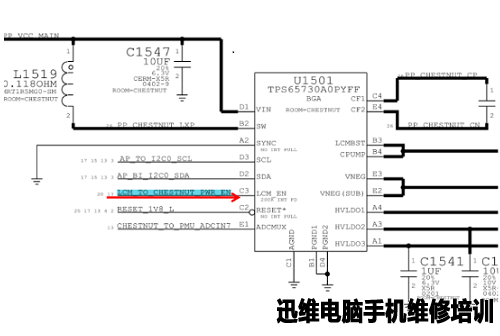

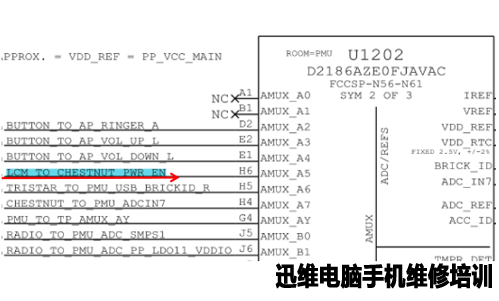

看原理图LCM-TO-CHESTNUT-PWR-EN信号到U1501和U1202。
iphone6开机不显示维修 图8
测量有PP5V7-LCM-AVDDH，说明U1501有LCM-TO-CHESTNUT-PVR-EN信号。
iphone6开机不显示维修 图9

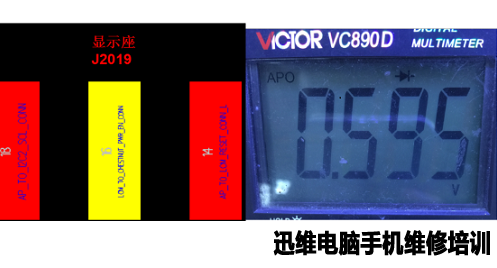

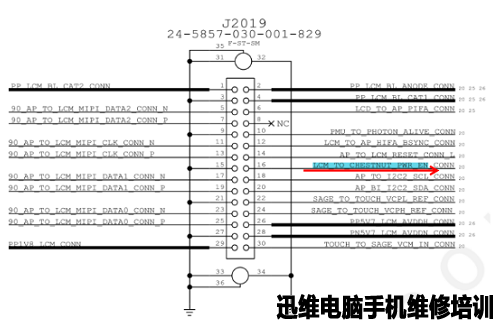

测量显示座2019的16脚对地二极体值为0.595V。
iphone6开机不显示维修 图10
测量显示座2019的16脚到螺丝柱断线处不通。
iphone6开机不显示维修 图11
U1501有LCM-TO-CHESTNUT-PWR-EN信号，说明LCM-TO-CHESTNUT-PWR-EN到U1202开路。
iphone6开机不显示维修 图12

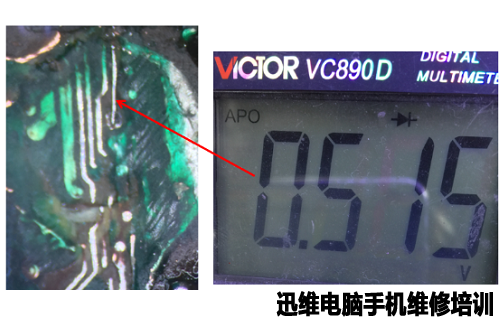

飞线后LCM-TO-CHESTNUT-PVR-EN对地二极体值为0.515V。
iphone6开机不显示维修 图13
所有断线飞好线后，用绿油固化绝缘。
iphone6开机不显示维修 图14

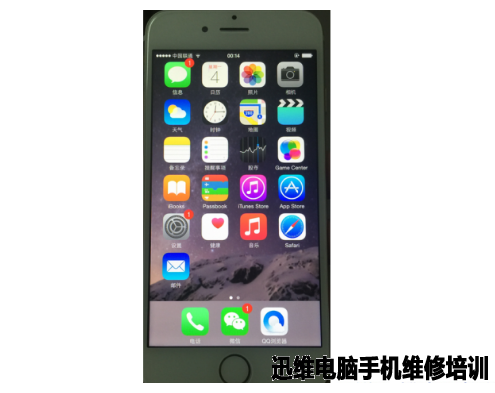

开机测试一切正常。
iphone6开机不显示维修 图15
文中图纸不清晰，请查看原文链接：http://www.chinafix.com/thread-984286-1-1.html
本文作者：迅维ID:水共云华
